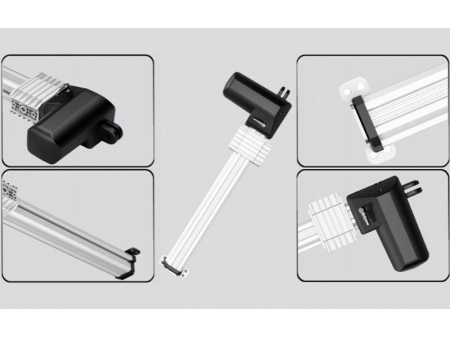

Интеллектуальный актуатор серии U5C является обновленной версией линейного, и специально разработан для использования в электрических диванах, массажных креслах, электрических кроватях и умной мебели. Одна единственная разница между двумя сериями актуаторов заключается в том, что редуктор оснащен вилкой с 5 штырьками для ручного пульта управления. Монтажная плата линейного актуатора установлена в редукторе, за счет чего можно легко установить и управлять блоком управления.
Внешний вид и размерЛиния графика ① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)
Код Параметров| д | Усилие（Н） | Потребляемый ток（A） | Скорость (мм/сек) | ||
| Толкающее | Тяговое | На холостом ходу (32В постоянного тока) | При полной нагрузке (24В постоянного тока) | ||
| Стандартный двигатель (2600об/мин) | |||||
| A | 6000 | 3000 | 5 | 5.4 | 2.9 |
| B | 5000 | 3000 | 5 | 7.1 | 3.9 |
| C | 3000 | 3000 | 4.5 | 11 | 6.2 |
| D | 2500 | 2500 | 4 | 15.8 | 7.8 |
| E | 2000 | 2000 | 5 | 22.5 | 13 |
| F | 1200 | 1200 | 4 | 33 | 19 |
| G | 700 | 700 | 4.5 | 44.5 | 23.6 |
| Высокоскоростной двигатель (3400об/мин) | |||||
| H | 6000 | 3000 | 5 | 6.7 | 3.9 |
| I | 5000 | 3000 | 5 | 7.6 | 4.6 |
| J | 3000 | 3000 | 4.8 | 10.1 | 8.2 |
| K | 2500 | 2500 | 4.5 | 15.1 | 11 |
| L | 2000 | 2000 | 4.5 | 20.2 | 16 |
| M | 1200 | 1200 | 5 | 27.1 | 23 |
| N | 700 | 700 | 4.5 | 39.5 | 30 |
Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.
Ключ для заказа1=12В
2=24В(стандартный)1=прямой кабель
2=спиралевидный кабель
1=отсутствует
2=Переднее крепление L-типа
C=по заказу1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
C=по заказу
1=концевые выводы
2=01-контактный разъем
3=Din 4-контактный разъем, 90°
4=Din 5-контактный разъем, 90°
5=Din 6-контактный разъем, 90°
C=по заказу1=нормально разомкнутый выключатель на обоих концах замыкает цепь
2=нормально разомкнутый выключатель на обоих концах выводит сигнал
3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
C=по заказу
1=отсутствует
2=один датчик Холла
3=два датчика Холла
4=герконовый датчик1=отсутствует
3=Торсионная пружина, 4,5 цикла
2= Торсионная пружина в 3 цикла
4=тормоз двигателя
1=0.5м
2=1м
3=1м
4=2м
5=3M
C=по заказу
