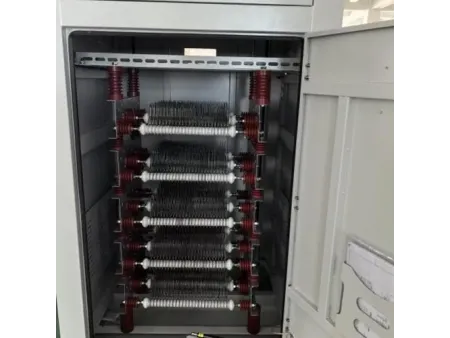

Резисторы заземления нейтрали (РЗН)
Распределительные устройства
Резистор заземления нейтрали серии CABA-CNR предназначен для сетей распределения электроэнергии напряжением 6–35 кВ и обеспечивает защиту заземления нейтральной точки. Введение резистора заземления эффективно ограничивает переходное перенапряжение при дуговом замыкании на землю, снижает эксплуатационные и резонансные перенапряжения и способствует быстрому отключению однофазных замыканий на землю.
Резистивные элементы изготовлены из высококачественных импортных или отечественных сплавов нержавеющей стали, обеспечивающих отличную проводимость, стабильное сопротивление, коррозионную стойкость, высокую термостойкость и устойчивость к окислению. Эти свойства гарантируют надёжную работу, продлевают срок службы системы и повышают безопасность эксплуатации.
Широко используется в городских кабельных распределительных сетях, на крупных промышленных предприятиях, заводах, аэропортах, портах, в метро и других ключевых распределительных сетях, а также в системах вспомогательного питания на электростанциях.
DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32
| Модель | Номинальное напряжение (кВт) | Кратковременно выдерживаемый ток (А) | Время действия кратковременного тока (с) | Номинальное сопротивление (Ω) |
| | 6.3 | 100 | 10 | 36.40 |
| | 6.3 | 200 | 10 | 18.20 |
| | 6.3 | 400 | 10 | 9.09 |
| | 6.3 | 600 | 10 | 6.06 |
| | 10.5 | 400 | 10 | 15.16 |
| | 10.5 | 600 | 10 | 10.10 |
| | 10.5 | 800 | 10 | 7.57 |
| | 10.5 | 1000 | 10 | 6.06 |
| | 35 | 1000 | 10 | 20.20 |
| | 35 | 2000 | 10 | 10.10 |
- Высота над уровнем моря: не более 4000 м
- Температура окружающей среды: от –40 °C до 65 °C
- Относительная влажность: ≤95% при 25 °C
- Место установки: воздух должен быть свободен от химически агрессивных газов, паров и взрывоопасной пыли
- Частота сети: 48–52 Гц (для систем 50 Гц) или 58–62 Гц (для систем 60 Гц)
- Среда применения: подходит для установки как в помещении, так и на открытом воздухе
- Смещение нейтральной точки: при нормальных условиях смещение нейтрали не должно превышать 3% от фазного рабочего напряжения
Примечание: при особых условиях эксплуатации укажите детали при оформлении заказа.
