Зубчатый редуктор с горизонтальным креплением серии CHM

Зубчатый редуктор с горизонтальным креплением серии CHM
Зубчатый редуктор с горизонтальным креплением серии CHM
Запрос цены

Зубчатый редуктор с горизонтальным креплением серии CHM легко соединяется с входным фланцем и выходным (вторичным) валом, позволяя клиентам выбрать двигатели различных марок в зависимости от их потребности.

Редукторы серии CHM устанавливаются горизонтально: редуктор и двигатель плотно соединены с помощью базового основания. Данные редукторы широко используются в различном оборудовании производственных и конвейерных линий, включая деревообрабатывающие станки, машины для печати на ткани, сушильные машины, осветительное промышленное оборудование, упаковочные машины для упаковки продуктов питания и электронное оборудование для печати, машины для изготовления бумажной продукции, оборудование для резиновой промышленности, транспортеры для удаления стружки, пескоструйные аппараты и т.д.

Диапазон индивидуализированных параметров
Мощность 200-3700 Вт
Передаточное отношение 1:3-1:200
Степень защиты IP54
Класс изоляции Класс F,класс B
Характеристики:
  • Зубчатая передача с внутренними зубьями прошла точную обработку в ходе зубофрезерования червячной фрезой. Точность зубчатой передачи достигает 1-2 уровня, при этом сокращен уровень шума во время работы двигателя.
  • Передача закалена током высокой частоты, за счет чего обеспечивается оптимальная толщина и отличный показатель допустимой нагрузки.
  • Редукторы данной серии имеют компактное устройство с минимальной длиной 155 мм и минимальной высотой 122 мм, экономя пространство и упрощая процедуру установки.
  • Корпус выполнен из алюминиевого сплава, полученного литьём под давлением с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.

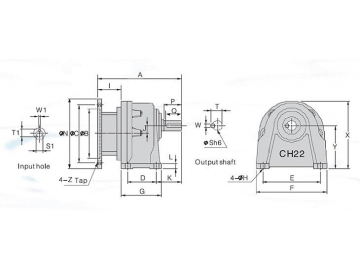

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.


Ед.измерения: мм
Мощность Коэффициент передачи A D E F G H L J K X Y B C N Z I Выходной вал Ведущий вал Вес
P Q S T W S1 T1 W1 кг
200Вт
(1/4л.с.)
3-10 155 40 110 135 65 9 10 16 48 132 88.5 110 130 158 8 53 30 25 18 20 5 11 13 4 4
15-90 188 65 130 163 90 11 13 18.2 56 152 97.5 110 130 158 8 53 40 35 22 25 7 11 13 4 6
100-200 216 90 140 180 120 11 15 20.8 66 180 116 110 130 158 8 53 45 40 28 31 7 11 13 4 8
400Вт
(1/2л.с.)
3-10 188 65 130 163 90 11 15 18.2 56 152 97.5 110 130 158 8 53 40 35 22 25 7 14 16.5 5 6
15-90 216 90 140 180 120 11 15 20.8 66 180 116 110 130 158 8 53 45 40 28 31 7 14 16.5 5 8
100-200 250 130 170 215 160 13 20 30.2 76 210 138.5 110 130 158 8 53 55 50 32 35.5 10 14 16.5 5 21
750Вт
(1л.с.)
3-25 240 90 140 180 120 11 15 20.8 66 180 116 130 165 198 10 80 45 40 28 31 7 19 21.5 6 11
30-120 275 130 170 215 160 13 20 30.2 76 210 138.5 130 165 198 10 80 55 50 32 35.5 10 19 21.5 6 26
125-200 305 150 210 260 185 15 23 42.2 85 255 160 130 165 198 10 80 65 60 40 43.5 10 19 21.5 6 38
1500Вт
(2л.с.)
3-25 275 130 170 215 160 13 20 30.2 76 210 138.5 130 165 198 10 80 55 50 32 35.5 10 24 27 8 26
30-120 305 150 210 260 185 15 23 42.2 85 255 160 130 165 198 10 80 65 60 40 43.3 10 24 27 8 39
125-180 347 170 265 330 220 19 25 51.4 100 320 200 130 165 198 10 80 80 75 50 54 14 24 27 8 60
2200Вт (3л.с.) 4-60 320 150 210 260 185 15 23 42.2 85 255 160 180 215 250 12 95 65 60 40 43.5 10 28 31 8 43
70-120 365 170 265 330 220 19 25 51.4 100 320 200 180 215 250 12 95 80 75 50 54 14 28 31 8 60
3700Вт (5л.с.) 4-25 315 150 210 260 185 15 23 42.2 85 255 160 180 215 250 12 95 65 60 40 43.5 10 28 31 8 43
30-80 365 170 265 330 220 19 25 51.4 100 320 200 180 215 250 12 95 80 75 50 54 14 28 31 8 60
Как сделать заказ
    CHM - 22 - 200 - 80
    (1) (2) (3) (4)

  • Модель
    CHM: Зубчатый редуктор с горизонтальным креплением серии CHM
  • Выходной вал
    18, 22, 28, 32, 40, 50……
  • Мощность
    100Вт-3700Вт
  • Передаточное число редукции
    3, 5, 10……
