Соединительная термоусадочная муфта для 1, 2-х, 3-х, 4-х и 5-ти жильного кабеля 1 кВ

Соединительная термоусадочная (термоусаживаемая) муфта производится из мягкого и огнестойкого этиленвинилацетата (EVA) и используется для изоляции кабелей с низким напряжением от 0,6 кВ до 1 кВ.

Для достижения полной влагостойкости и гарантии безопасности кабеля необходимо использовать тройную систему уплотнения, такие как внешняя оболочка, внутренний слой и концы изоляционной трубки. Трубка имеет свойство удлиняться для удобства использования в условиях повышенной влажности.

В зависимости от структуры кабеля производятся муфта для 1, 2-х, 3-х, 4-х и 5-ти жильного кабеля.

Соединительные термоусадочные муфты на низкое напряжение

Соединительная термоусадочная (термоусаживаемая) муфта для 1 жильного кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
JSY-1/1.0	10-16
JSY -1/1.1	25-50
JSY-1/1.2	70-120
JSY-1/1.3	150-240
JSY -1/1.4	300-500

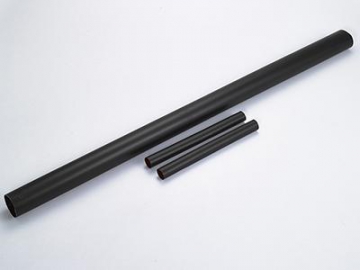

Соединительная термоусадочная (термоусаживаемая) муфта для 2-х жильного кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
JSY-1/2.0	10-16
JSY -1/2.1	25-50
JSY-1/2.2	70-120
JSY-1/2.3	150-240
JSY -1/2.4	300-500

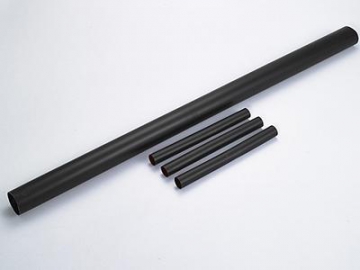

Соединительная термоусадочная (термоусаживаемая) муфта для 3-х жильного кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
JSY-1/3.0	10-16
JSY-1/3.1	25-50
JSY -1/3.2	70-120
JSY -1/3.3	150-240
JSY -1/3.4	300-500

Соединительная термоусадочная (термоусаживаемая) муфта для 4-х жильного кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
JSY-1/4.0	10-16
JSY -1/4.1	25-50
JSY -1/4.2	70-120
JSY -1/4.3	150-240
JSY -1/4.4	300-500

Соединительная термоусадочная (термоусаживаемая) муфта для 5-ти жильного кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
JSY -1/5.0	10-16
JSY -1/5.1	25-50
JSY -1/5.2	70-120
JSY -1/5.3	150-240
JSY -1/5.4	300-500

Технические характеристики

Характеристика испытания	Значение
Испытание на выдерживаемое напряжение промышленной частоты в условиях повышенной влажности	4 кВ, 1мин
4-х часовое испытание на выдерживаемое напряжение промышленной частоты	2,4 кВ, 4ч
