Соединительная термоусадочная муфта для 1 и 3-х жильного кабеля 10 кВ
Соединительная термоусадочная муфта для 1 и 3-х жильного кабеля 10 кВ

Соединительная термоусадочная муфта для 1 и 3-х жильного кабеля 10 кВ

Соединительная термоусадочная муфта для 1 и 3-х жильного кабеля 10 кВ

Соединительная термоусадочная (термоусаживаемая) муфта для кабеля с уровнем напряжения в 10 кВ производится из этиленпропиленового каучука (EDPM) путем экструзии, гарантируя равномерную толщину и пластичность стенки. При использовании необходимо нагреть ее для герметичности, огнестойкости, изоляционной и коррозионной стойкостью.

Данный вид соединительной муфты защищает кабели с уровнем напряжения от 6кВ до 15кВ. В зависимости от структуры кабеля производятся соединительная муфта для 1 и 3-х жильного кабеля.

Соединительные термоусадочные муфты на среднее напряжение

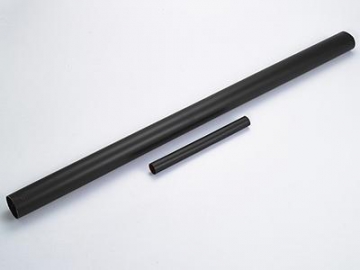

Соединительная термоусадочная (термоусаживаемая) муфта для 1 жильного кабеля
Модель и параметры Площадь поперечного сечения (мм2)
JSY -10/1.1 25-50
JSY -10/1.2 70-120
JSY -10/1.3 150-240
JSY -10/1.4 300-500

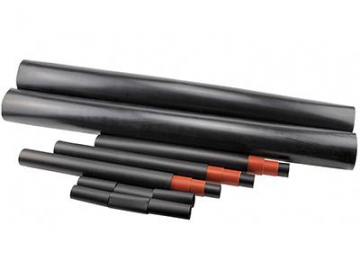

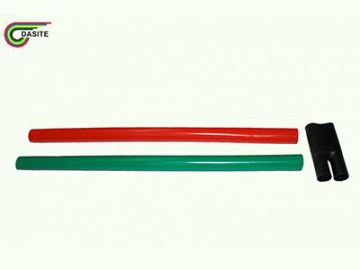

Соединительная термоусадочная (термоусаживаемая) муфта для 3-х жильного кабеля
Модель и параметры Площадь поперечного сечения (мм2)
JSY -10/3.1 25 - 50
JSY -10/3.2 70-120
JSY -10/3.3 150-240
JSY -10/3.4 300-500

Технические характеристики
Характеристика испытания Значение
Испытание на выдерживаемое напряжение промышленной частоты в условиях повышенной влажности (снаружи) 35 кВ, 1мин
Испытание на выдерживаемое напряжение промышленной частоты в сухом состоянии (внутри) 39 кВ, 5мин
Испытание для определения выдерживаемого напряжения 95 кВ 1.2/50 мкс 10 раз
Измерение частичных разрядов ≤10pc(1.73u)
