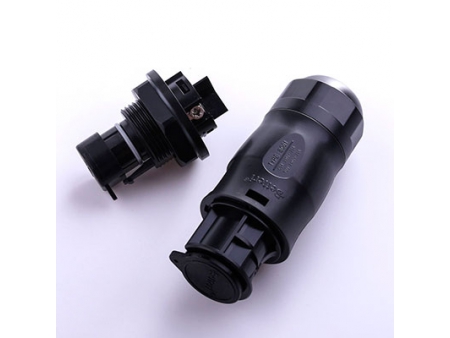

Цилиндрические разъёмы BC01 (3 контакта)

Запрос цены

О нас: http://thesolarconnector.ru/2-1-bc01-circular-connectors.html

Наши фотоэлектрические разъёмы постоянного тока используются для подключения панелей, инверторов или распределительных коробок. Для винтовой установки и демонтажа могут использоваться различные инструменты, каждый соединитель обладает стойкостью к ультрафиолетовому излучению, солевому туману, высокой температуре, вибрации и ударам тока, а также обладает отличными уплотняющими характеристиками. Каждый соединитель сертифицирован ТЮФ (TUV) на качество и надёжность.

Диапазон мощности: 1000 Вт - 5000 Вт, однофазный
Номинальное напряжение: 250 В / 350 В AC (CSA) 250 В AC (ТЮФ(TUV))
Номинальный ток: 25 А (4 мм2), максимальный ток: 30 А (4 мм2)
Сердечники электродов: 2 PE
Степень защиты от воды: IP68 (1,5 м, 24 ч)
Параметры применяемого электрокабеля: 2,5 / 4,0 мм2
Наружный диаметр кабеля:10-13 мм

BC01(CC2)

Артикул (ТЮФ, CSA 250A): BC01-3M22-15
Артикул(CSA 350A): BC01-3F22-15
Количество в упаковке: 10 штук

Технические параметры

Общие

Количество контактов	2 PE
Номинальный ток	25А (при использовании провода 4 мм²)
Номинальное напряжение	ТЮФ: 250 В AV CSA: 250/350 В AV
Переходное сопротивление контактов:	≤1mΩ ≤1MΩ
Номинальное импульсное выдерживаемое напряжение	4000В переменный ток (AC)
Категория перенапряжения	Ⅲ
Степень загрязнения	2(сопряженный)
Степень защиты от воды	IP68 (1.5 м, 24 ч)
Усилие вставки и изъятия	10~50N Н
Класс горючести	UL94-V0
Класс защиты МЭК	Ⅱ
Номинальная температура	-40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля	2.5/4.0мм² или 14/12/10AWG
Наружный диаметр кабеля	10~13мм
Запорная система	Штык

Модель

Тип соединителя	ПАПА
Тип соединение проводки	Винтовой тип

Материал

Корпус и диэлектрический материал	PPO(полифениленоксид)
Материал контакта:	Сплав CuZn (резка)
Покрытие контакта	Покрытый серебром
Герметизирующая прокладка	Силикон (кремний)

Стандарты

EN 61535:2012 PPP 59015A:2013	МЭК и VED требования по безопасности и контролю
UL6703A ( Независимый испытательный и сертификационный центр)	Канада и США - требования по безопасности и контролю
Соответствие требованиям RoHS	Да

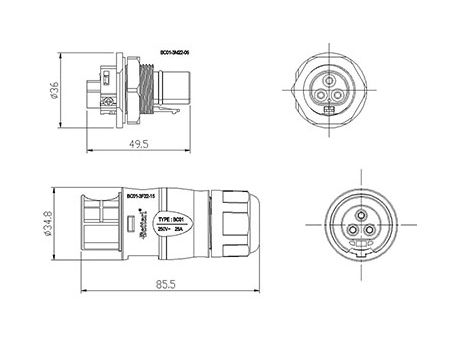

Размеры

Длина	85.5мм
Ширина	35.0мм
Высота	35.0 мм
Вес	49.48 гр

BC01-3F22-15

Артикул (ТЮФ, CSA 250A): BC01-3F22-15
Артикул (CSA 350A): BC01-3F22-15
Количество в упаковке: 10 штук

Общие

Количество контактов	2 PE
Номинальный ток	25А (при использовании провода 4 мм²)
Номинальное напряжение	ТЮФ (TUV): 250 В AV CSA: 250/350 В AV
Переходное сопротивление контактов:	≤1MΩ
Номинальное импульсное выдерживаемое напряжение	4000В AC
Категория перенапряжения	Ⅲ
Степень загрязнения	2(сопряженный)
Степень защиты от воды	IP68 (1,5 м, 24 ч)
Усилие вставки и изъятия	10~50Н
Класс горючести	UL94-V0
Степень защиты МЭК	Ⅱ
Номинальная температура	-40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля	2.5/4.0мм² или 14/12/10AWG
Диаметр внешнего кабеля	10~13мм
Система блокировки	Bayonet (Штык)

Модель

Тип соединителя	«МАМА»
Тип соединение проводки	Винтовой тип

Материал

Корпус и диэлектрический материал	PPO(полифениленоксид)
Материал контакта:	Сплав CuZn (резка)
Покрытие контакта	Покрытый серебром
Герметизирующая прокладка	Силикон (кремний)

Стандарты

EN 61535:2012 PPP 59015A:2013	МЭК и VED требования по безопасности и контролю
UL6703A ( Независимый испытательный и сертификационный центр)	Канада и США - требования по безопасности и контролю
Соответствие требованиям RoHS	Да

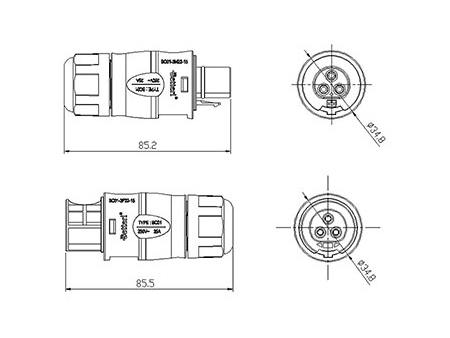

Размеры

Длина	85.5мм
Ширина	35.0мм
Высота	35.0 мм
Вес	50.96 гр

BC01(FC2)

Артикул (ТЮФ(TUV), CSA 250A): BC01-3M22-05
Артикул (CSA 350A): BC01-3F22-15
Количество в упаковке: 10 штук

Технические параметры

Общие

Количество контактов	2 PE
Номинальный ток	25А (при использовании провода 4 мм²)
Номинальное напряжение	ТЮФ(TUV): 250 В AV CSA: 250/350 В AV
Переходное сопротивление контактов:	≤1MΩ
Номинальное импульсное выдерживаемое напряжение	4000В AC
Категория перенапряжения	Ⅲ
Степень загрязнения	2(сопряженный)
Степень защиты от воды	IP68 (1,5 м, 24 ч)
Усилие вставки и изъятия	10~50Н
Класс горючести	UL94-V0
Степень защиты МЭК	Ⅱ
Номинальная температура	-40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля	2.5/4.0мм² или 14/12AWG
Диаметр внешнего кабеля	10~13мм
Система блокировки	Bayonet (Штык)

Модель

Тип соединителя	«ПАПА»
Тип соединение проводки	Винтовой тип
Фиксированная метрическая резьба	M25
Размер панелной вырезки	Φ25.5 0.2/0

Материал

Корпус и диэлектрический материал	PPO(полифениленоксид)
Материал контакта:	Сплав CuZn (резка)
Покрытие контакта	Покрытый серебром
Герметизирующая прокладка	Силикон (кремний)

Стандарты

EN 61535:2012 PPP 59015A:2013	МЭК и VED требования по безопасности и контролю
UL6703A ( Независимый испытательный и сертификационный центр)	Канада и США - требования по безопасности и контролю
Соответствие требованиям RoHS	Да

Размеры

Длина	50.мм
Ширина	36.0мм
Высота	36.0 мм
Вес	26.08 гр

Артикул (ТЮФ(TUV), CSA 250A): BC01-3F22-15
Артикул (CSA 350A): BC01-3F32-15
Количество в упаковке: 10 штук

Технические параметры

Общие

Количество контактов	2 PE
Номинальный ток	25А (при использовании провода 4 мм²)
Номинальное напряжение	ТЮФ(TUV): 250 В AV CSA: 250/350 В AV
Переходное сопротивление контактов:	≤1MΩ
Номинальное импульсное выдерживаемое напряжение	4000В AC
Категория перенапряжения	Ⅲ
Степень загрязнения	2(сопряженный)
Степень защиты от воды	IP68 (1,5 м, 24 ч)
Усилие вставки и изъятия	10~50Н
Класс горючести	UL94-V0
Степень защиты МЭК	Ⅱ
Номинальная температура	-40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля	2.5/4.0 мм² или 14/12AWG
Диаметр внешнего кабеля	10~13мм
Система блокировки	Bayonet (Штык)

Модель

Тип соединителя	«МАМА»
Тип соединение проводки	Винтовой тип

Материал

Корпус и диэлектрический материал	PPO(полифениленоксид)
Материал контакта:	Сплав CuZn (резка)
Покрытие контакта	Покрытый серебром
Герметизирующая прокладка	Силикон (кремний)

Стандарты

EN 61535:2012 PPP 59015A:2013	МЭК и VED требования по безопасности и контролю
UL6703A ( Независимый испытательный и сертификационный центр)	Канада и США - требования по безопасности и контролю
Соответствие требованиям RoHS	Да

Размеры

Длина	85.5мм
Ширина	35.0мм
Высота	35.0 мм
Вес	50.96 гр
