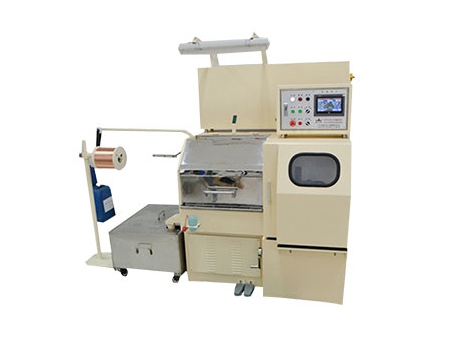

Машина сверхтонкого волочения серии QSF45-10

Запрос цены

О нас: http://wiredrawingline.ru/12-superfine-wire-drawing-line-45.html

Описание

Линия сверхтонкого волочения серии QSF45-10 предназначена для волочения проволоки до 0,0085мм. Линия оснащена сервоприводом, который, в свою очередь контролируется ПЛК. Данная конструкция снижает риск дестабилизации тяговой шайбы, вызванная скольжением, что обычно бывает при ременном приводе. Также благодаря данной конструкции можно предотвратить разрыв проволоки при волочении. Наличие оптоволоконных приборов измерения позволяет контролировать процесс намотки с высокой точностью.

Характеристики

Модель машины	QSF45-10
Входящий диаметр	φ0.0112мм-φ0.0174мм
Диаметр на выходе	φ0.0085мм-φ0.013мм
Макс скорость волочения	600м/мин
Количество фильер для волочения	10 (9 1)
Растяжение	4.5% - 5%
Система смазки	Распыление (плоскоструйная форсунка)
Диаметр тяговой шайбы	φ45
Общая мощность	серводвигатель 0,4кВт, ISMH1-40B30CB-U231Z
Двигатель намотки	серводвигатель 0,4кВт, ISMH4-40B30CB-U234
Двигатель поворотного механизма	серводвигатель ISNH1-40B30CB-U231Z
Двигатель водяного насоса	серводвигатель 90Вт MP -55R 10W MP-15км
Розжиг	220В 40Вт, 220В 7Вт-11Вт
Метод расположения линии	Шариковый винт приводится в действие серводвигателем для вращения приемного устройства
Размеры машины	1450×1020×1580мм(Д×Ш×В）
Вес машины	1т
Размеры катушки	φ110×72×φ100×68×φ15.5 (алюминиевая катушка) φ88×52×φ80×52×φ78 (алюминиевая катушка) φ36×185×φ30×17×φ28 (алюминиевая катушка)

Отправьте запрос

Если Вы заинтересованы данным оборудованием, просим связаться с нами в любое удобное Вам время!

Линия волочения проволоки серии QSF15-10 оснащена секцией отжига, и это является стандартной моделью линии. Мы также предлагаем услуги индивидуального заказа в соответствии с запросами клиента. Например, технические характеристики (количество фильера, смазочный материал, материал корпуса, диаметр фильера и т. д.) оборудования можно регулировать в зависимости от физических свойств исходной заготовки.
