Серводвигатель переменного тока серии 150
Описание
Эффективность серводвигателя переменного тока серии 150 на 35% выше, по сравнению с обычными электродвигателями. Широко используется для высокоточной аппаратуры станков, печати, пищевых продуктов, химической промышленности и т.д.
Технические параметры:
| Модель | ||||||||||||||||
| Номинальная мощность (кВт) | 3.8 | 3.0 | 3.6 | 4.7 | 5.5 | |||||||||||
| Номинальное линейное напряжение (В) | 220 | 220 | 220 | 220 | 220 | |||||||||||
| Номинальный ток (А) | 17 | 14 | 17 | 21 | 24 | |||||||||||
| Номинальная скорость вращения (об/мин) | 2500 | 2000 | 2000 | 2000 | 2000 | |||||||||||
| Номинальный момент (Н·м) | 15 | 15 | 18 | 23 | 27 | |||||||||||
| Максимальный момент (Н·м) | 30 | 30 | 36 | 46 | 54 | |||||||||||
| Момент инерции ротора (кг.м2） | 3.88x10-3 | 3.88x10-3 | 4.6x10-3 | 5.8x10-3 | 6.8x10-3 | |||||||||||
| Вес (кг) | 15.2 | 15.2 | 17.2 | 21 | 23.5 | |||||||||||
| Номер линии кодирующего устройства PPR | Класс F | |||||||||||||||
| Класс изоляции электродвигателя | 2500 | |||||||||||||||
| Степень защиты | IP65 | |||||||||||||||
| Эксплуатационная среда | Температура окружающей среды: -20℃ ~ + 40℃ Степень влажности: relative Степень влажности<90%(В безморозных условиях) | |||||||||||||||
| Розетка обмотки электродвигателя | Обмоточный провод | U (Красный) | V (Желтый) | W (Синий) | PE(Желтый зеленый/черный) | |||||||||||
| Номер розетки | 1 | 2 | 3 | 4 | ||||||||||||
| Розетка кодирующего устройства | Сигнальный провод | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Номер розетки | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Пояснение:
(например: 60 - ST - M - 00630 Z1)
60: номер основания
ST: синусоидальная волна привода
M: код отклика комплектующих,например, M-фтоэлектрический импульсный кодер
00630: номер рабочих параметров, первые три цифры обозначают номинальный момент (Н.м), последние две цифры обозначают номинальную скорость вращения (об/мин). Например, 00630 обозначает, что номинальный момент 0.6Н.м,а номинальная скорость вращения - 3000 об/мин.
Z1: производный код. Например, Z1 обозначает электромагнитный тормоз, Z2 обозначает тормоз с постоянным магнитом
Внешние и установочные размеры

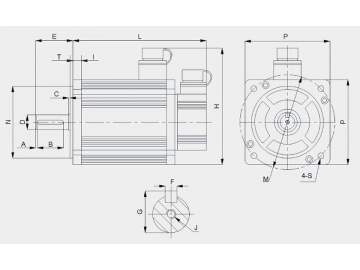

чертёж с размерами| Номинальный момент (Н·м) | A | B | C | D | E | F | G | H | I | J | T | M | N | P | S | L* | L1 * | |
| 15 | 2500 (rpm) | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 230 | 303 |
| 2000 (rpm) | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 230 | 303 | |
| 18 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 248 | 321 | |
| 23 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 279 | 351 | |
| 27 | 4 | 45 | 0.5 | ⌀28 | 58 | 8 | 31 | 198 | 14 | M8 | 5 | ⌀165 | ⌀130 | 150 | ⌀11 | 302 | 375 | |
Прим.: единица изремения в таблице - миллиметр.
L - длина электродвигателя без тормоза,
L2 - длина электродвигателя с постоянным магнитом.
Компания Zhouyi- опытный производитель и поставщик серводвигателей переменного тока серии 150. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства серводвигателей на заказ, согласно Вашим потребностям.
