Щупы со сферическими наконечниками из синтетического рубина
Описание щупа
Щуп используется в работе высокоточных КИМ и является частью измерительной системы, которая непосредственно контактирует с деталью, приводя к срабатыванию датчика. Генерируемый сигнал позволяет получить данные измерений.
Измерительный стилус состоит из наконечника из синтетического рубина и удлинителя. Фирма YUKAI производит щупы отвечающие стандарту RENISHAW, что позволяет быть уверенными в жесткости комплектующей и антикоррозийной сопротивляемости. Степень сферичности щупа равен 0.13мкм, а степень точности 5.
Стержень щупа может быть выполнен в одном из четырёх материалов: нержавеющая или вольфрамовая сталь, керамика и карбон. Мы так же можем изготовить стержни из других материалов по вашему запросу. Ниже можете найти более детальную информацию.

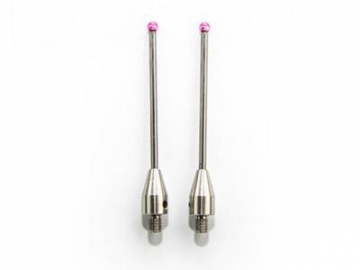

Щуп с стержнем из нержавеющей стали применяется для стилусов длиной 30мм и диаметром более 2мм.
Стержни из карбида вольфрама лучше всего использовать для увеличения жесткости в двух случаях. Либо когда используется стержень маленького диаметра с диаметром рубинового наконечника меньше 1мм, либо для длины до 50мм.

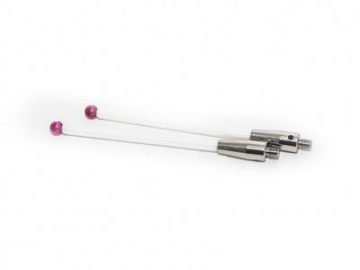

Если диаметр рубинового шарика превышает 3мм,а длина более 50мм, оптимальнее всего использовать керамические стержень, в силу их более легкого веса по сравнению с карбид вольфрамовыми. Керамический стрежень так же усиливает защиту щупа от возможных разрушений во время столкновений.

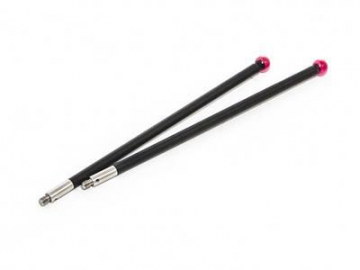

Щупы с карбоновыми стержнями подходят для системы длиной более 50мм в длину, тк обладают максимальной жёсткостью наряду с лёгким весом. Карбоновый стержень является оптимальным вариантом для работы с тензодатчиками высокой точности, за счёт прекрасных характеристик
- Стилус обладает высоким уровнем стабильности во время эксплуатации, исключающей выпадание шара
- Швейцарский сферический наконечник из синтетического рубина 5 уровня отвечает стандартам RENISHAW
- Мы смогли добиться оптимальной жесткости щупа за счет использования различных материалов для стержня
| Степень точности | уровень 5 |
| Степень сферичности | 0.13мкм |
| Резьбовое соединение | M2, M3, M4, M5 |
| Диаметр рубинового шара | 0.3, 0.5, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0 мм |
| Общая длина | 2мм~300 мм (возможны другие варианты по запросу) |
