Мощное электромагнитное реле NNC70A-3Z (JQX-10F-3Z)

Запрос цены

Веб-сайт: http://electrical-relay.ru/2018/1-3-2-nnc70a-3z-electromagnetic-power-relay.html

Мощное электромагнитное реле NNC70A-3Z (JQX-10F-3Z) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности

Мощное электромагнитное реле NNC70A-3Z (JQX-10F-3Z) имеет перекидной контакт, который включает две группы 10A и три группы 10A.
Устройство имеет розеточный тип установки.
Устройство оснащается световыми индикаторами по требованию

Маркировка

CCC:2011010303471252

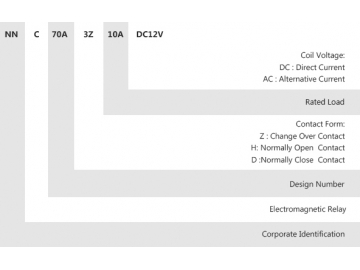

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	3Z,3H,3D
Контактная нагрузка	10A
Макс.напряжение переключения	240VAC 10A 28VDC 10A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	150	75	16.3	8.1
Сопротивление обмотки(±10%) Ом	80	320	6748	27160
Номинальная мощность Вт	1.8W
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	225	112.5	24.5	12.3
Сопротивление обмотки(±10%) Ом	18.7	74.7	1571	6260
Номинальная мощность Вт	2.7VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики мощного электромагнитного реле NNC70A-3Z (JQX-10F-3Z)

Изоляционное сопротивление		≥100MΩ(500VDC)
Напряжение обмотки		DC:6 - 220V AC:6-380V
Время срабатывания		≤20ms
Время отпускания		≤10ms
Выдерживаемое напряжение	Между контактами одной полярности	1000В AC/мин(ток утечки 1мA)
	между контактами разной полярности	1500В AC/мин(ток утечки 1мA)
	между контактом и катушкой	2000В AC/мин(ток утечки 1мA)
Размер	35 × 35 ×55мм
Вес	около 75г

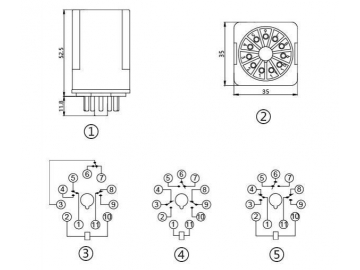

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Схема соединения 3Z -1; ④ Схема соединения 3Z -2; ⑤ Схема соединения 3Z -3
