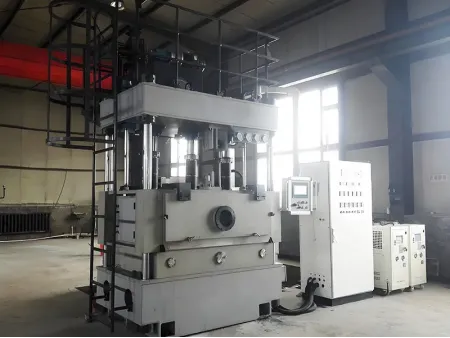

Вакуумные печи для диффузионной сварки и пайки
Специализированные печи для диффузионной сварки и спайки созданы для точного соединения как простых, так и сложных компонентов в контролируемых вакуумных условиях, создавая чистые и высокопрочные металлургические соединения.
Вакуумная диффузионная сварка и пайка – передовые технологии скрепления материалов, широко применяемые в аэрокосмической отрасли, электронике и медицине. В авиакосмической промышленности они используются для производства лопаток турбин, дисков двигателей и других критически важных компонентов. При производстве электроники вакуумные печи для диффузионной сварки позволяют создавать высокопроизводительные полупроводниковые приборы и микросхемы, а в медицинской сфере незаменимы при изготовлении протезов, имплантатов и хирургических инструментов.

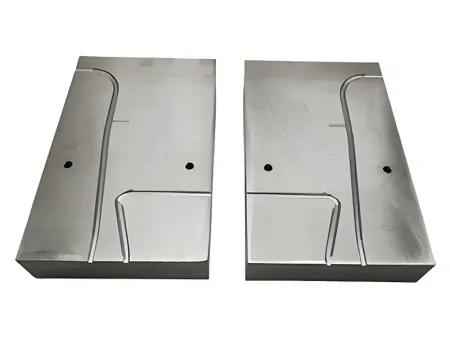

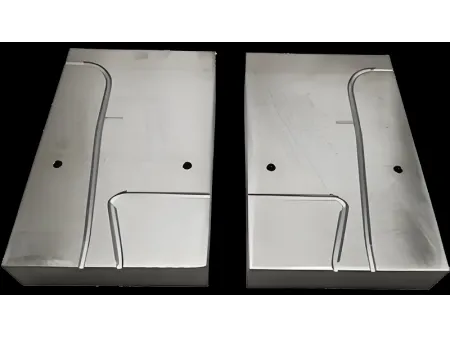

Диффузионно спайенные термоплаты

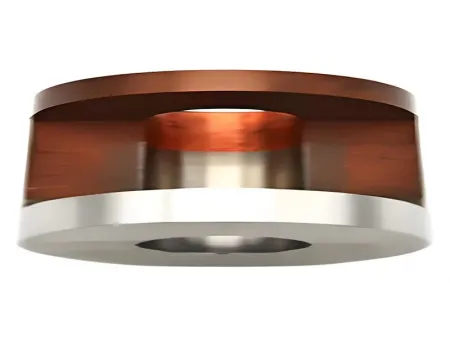

Соединение меди со сталью
В таблице ниже представлен общий обзор наших моделей вакуумных печей для пайки. Каждая система может быть настроена в соответствии с вашими конкретными производственными требованиями.
| Усилие давления | 20-10000 кН |
| Точность измерения давления | ±1%/±3% |
| Регулировка уровня давления | 4%-100%/10%-100% |
| Температура нагрева | 900℃-1500℃ |
| Точность контроля температуры | ±1℃ |
| Однородность температуры | ±4-10℃ |
| Предельный вакуум | 5×10⁻⁴ Па |
| Рабочий вакуум | 5×10 ⁻³ Па |
| Ход прижимной головки | 120-200 мм |
| Концентричность прижимной головки | ≤φ0.1 |
| Скорость натекания | ≤0.4-0.67 Па/ч |
| Время откачки воздуха из вакуумного контура | 40-70 мин |
| Скорость охлаждения | 50-150 мин (1100℃-200℃) |
| Теплозащитная изоляционная конструкция | Многослойный металлический теплозащитный экран или теплозащитный экран из кремнеземной керамики |
| Интерфейс подачи защитного газа | Зарезервированный интерфейс подачи газа для формования сверхпластиков |
| Габариты | Настраиваемые |
Вакуумная диффузионная сварка – процесс твердотельного соединения, при котором плотно подогнанные детали выдерживаются при контролируемой температуре и давлении в вакууме. На атомном уровне происходит взаимная диффузия, создающая металлургическую связь без расплавления основного материала или применения припоя.
Печь для вакуумной сварки позволяет создавать исключительно чистые соединения, без видимых швов, сохраняющие структурную целостность даже при сильном увеличении. Данные соединения также обладают превосходной прочностью, коррозионной стойкостью и исключают риск перекрестного загрязнения.
Вакуумная пайка дополняет технологию, позволяя соединять изделия со сложными геометрическими формами с минимальными деформациями, что идеально подходит для создания гибкого серийного и спец. производства.
