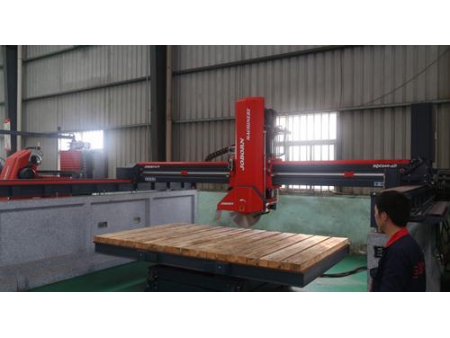

Мостовой камнерезный станок с ЧПУ
- Материалы, пригодные для резки: каменные плиты из гранита, песчаника, искусственного камня, известняка, травертина и мрамора.
- Размер, подходящий для резки: 3.2м x 2м
- Доступный диаметр лезвия: 450 мм, 600 мм, 700 мм
- Глубина реза: 100 мм, 180 мм, 230 мм
- Вес: каменная плита весом менее 3 тонн
Мостовой камнерезный станок с ЧПУ оснащен системой ЧПУ и является одним из вариантов нашего инфракрасного камнерезного оборудования. Управляется компьютерно-программной системой и регулируется устройством инфракрасно-лазерной разметки, что обеспечивает высокую точность и безопасность. Для более эффективной резки, рабочий стол может вращаться горизонтально влево и вправо на 90°, а также наклоняться вверх и вниз на 85°.
Примеры резки-
Резка при повороте рабочего стола на 90 °
-
Резка при повороте рабочего стола на 360 °
-
-
-
-
| Наименование | Ед. измерения | SQC450-4D CNC | SQC600-4D CNC | SQC700-4D CNC |
| Макс. диаметр диска | мм | Φ450 | Φ600 | Φ700 |
| Макс. вертикальный ход | мм | 220 | 350 | 470 |
| Размер рабочего стола | мм | 3200×2000 | ||
| Угол поворота рабочего стола (по выбору) | 0°,90° / 0°~360° (настроено на каждые 45°) | |||
| Угол наклона рабочего стола | 85° | |||
| Макс. высота обработки | мм | 100 | 180 | 230 |
| Расход воды | м³/ч | 3 | ||
| Мощность главного двигателя | кВт | 15 | 18.5 | 22 |
| Общая мощность | кВт | 21 | 24.5 | 28 |
| Размер (ДхШхВ) | мм | 6000×4800×3200 | 6000×4800×3200 | 6000×4800×3400 |
| Вес | кг | 5700 (6500 кг, включая стальную подставку) | 5800 (6600 кг, включая стальную подставку) | 5900 (6700 кг, включая стальную подставку) |
- Разместить камень на рабочий стол
- Запустить оборудование
- Выполнить резку
Компоненты
-
Устройство лазерно-инфракрасной разметки
-
Хромированная направляющая колонна
-
Износостойкая направляющая втулка
Особенности оборудования
Интерфейс системы ЧПУ
Благодаря пользовательскому интерфейсу человек-машина, мостовая камнерезная машина легко управляется и обладает высокой точностью.
Импортированный из Германии преобразователь частоты Bosch
Использует немецкий преобразователь частоты Bosch для регулирования движений реза влево и вправо, скорость реза регулируется в соответствии с типом материала.
Двойная гидравлическая система
Движения лезвия вверх и вниз контролируются двойной гидравлической системой, произведенной в Тайване, что обеспечивает надежность оборудования
Рабочий стол
Сваренный из крупногабаритных и тяжелых несущих металлоконструкций, рабочий стол обладает большей грузоподъемностью и прочностью чем обычные рабочие столы.
Главный двигатель
Мостовая пила использует энергосберегающий главный двигатель, благодаря чему имеет высокую мощность и низкое энергопотребление, что снижает расходы клиентов во время длительного использования.
