AJDm(4H)

Запрос цены

Веб-сайт: http://leopumps.ru

Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях и т.п.

Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Крыльчатка из нержавеющей стали.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: 40°C.
- Макс. высота всасывания: 40m.

Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле..
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: 40°C.

Технические параметры

Модель	Мощность		HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
Модель	KW	HP	HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
AJDm55/4H	0.55	0.75	15	H (M)	39	35	33	29	27	25	23	21	19	17	15	14	13	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			50	46	43	40	37	34	32	30	28	26	24	22	20	19	18	17	˗	˗
AJDm110/4H	1.1	1.5			75	70	66	62	58	55	52	49	47	45	43	41	39	37	35	33	31	29
AJDm55/4H	0.55	0.75	20		32	28	25	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			42	39	36	33	30	27	25	23	21	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			67	62	58	54	51	48	45	43	41	39	37	35	33	31	29	27	˗	˗
AJDm55/4H	0.55	0.75	25		25	21	18	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			35	32	29	26	23	21	19	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			59	54	50	47	44	41	38	36	34	32	30	28	˗	˗	˗	˗	˗	˗
AJDm55/4H	0.55	0.75	30		18	15	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			28	25	22	19	17	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			51	47	43	40	37	34	32	30	28	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1	35		21	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5	35		44	40	36	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5	40		37	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗

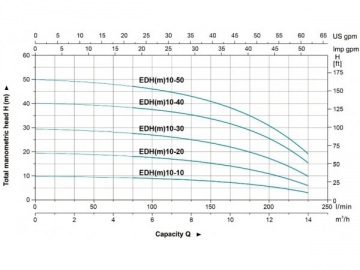

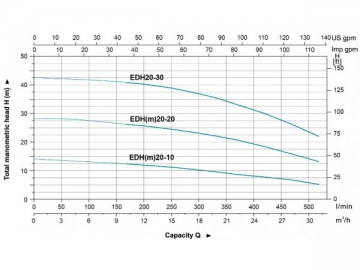

Кривая гидравлической характеристики

Таблица материалов

№	Часть	Материал	№	Часть	Материал
1	Корпус насоса	HT 200	1	Эжектор	HT 200
2	Диффузор	PPO	2	Клеммная коробка	ABS
3	Крыльчатка	Нерж. сталь	3	Клеммная колодка	PC
4	Узел уплотнения	Углепластик/керамика	4	Статор
5	Уплотнительное кольцо	NBR	5	Кронштейн мотора	PA6
6	Опорная крышка	AISI 304/HT 200	6	Конденсатор
7	Опора	ZL 102	7	Фиксатор конденсатора
8	Подшипник		8	Задняя крышка	ZL 102
9	Ротор		9	Вентилятор	PP
10	Трубка Вентури	PPO	10	Кожух вентилятора	PP
11	Сопло	PPO
