AJDm(2H)

Запрос цены

Веб-сайт: http://leopumps.ru

Назначение
- Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами
- Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях и т.п.

Насос
- Специальная антикоррозионная обработка чугунного корпуса и опоры насоса.
- Крыльчатка из нержавеющей стали.
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: 40°C.
- Макс. высота всасывания: 40m.

Мотор
- Подшипники C&U.
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле..
- Класс нагревостойкости: F.
- Степень защиты: IPX4.
- Макс. температура окружающей среды: 40°C.

Технические параметры

Модель	Мощность		HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
Модель	KW	HP	HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
AJDm55/2h	0.55	0.75	15	H (M)	37	33	30	27	25	23	21	19	17	15	13		˗	˗	˗	˗
AJDm75/2h	0.75	1			47	43	40	37	34	31	29	27	25	23	21	19	17	˗	˗	˗
AJDm110/2h	1.1	1.5			70	65	61	57	53	50	47	44	42	40	38	36	34	32	30	28
AJDm55/2h	0.55	0.75	20		30	26	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			39	36	33	30	27	24	22	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			62	57	53	49	46	43	40	38	36	34	32	28	28	˗	˗	˗
AJDm55/2h	0.55	0.75	25		23	19	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			32	29	26	23	20	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			54	49	45	42	39	36	33	31	29	27	˗	˗	˗	˗	˗	˗
AJDm55/2h	0.55	0.75	30		16	13	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			25	22	19	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			46	42	38	35	32	29	27	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1	35		18	15	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	35		39	35	31	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	40		32	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗

Кривая гидравлической характеристики

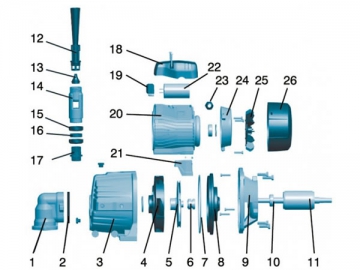

Таблица материалов

№	Часть	Материал	№	Часть	Материал
1	Отвод	HT 200	14	Эжектор	HT 200
2	Уплотняющая прокладка	NBR	15	Уплотнительная манжета	NBR
3	Корпус насоса	HT 200	16	Медная оболочка	л.с.b59-1
4	Диффузор	PPO	17	Медная втулка	л.с.b59-1
5	Крыльчатка	AISI 304	18	Клеммная коробка	ABS
6	Узел уплотнения	Углепластик/керамика	19	Клеммная колодка	PC
7	Уплотнительное кольцо	NBR	20	Статор
8	Опорная крышка	AISI 304/HT 200	21	Кронштейн мотора	PA6
9	Опора	ZL 102	22	Конденсатор
10	Подшипник		23	Фиксатор кабеля
11	Ротор		24	Задняя крышка	ZL 102
12	Трубка Вентури	PPO	25	Вентилятор	PP
13	Сопло	PPO	26	Кожух вентилятора	PP
