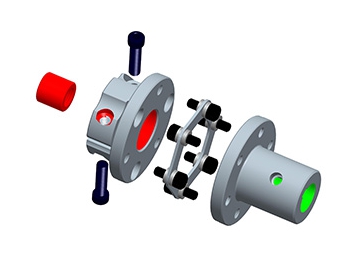

LK24-3 Упругие муфты
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
| Модель | φd1φd2 Макс.диаметр (мм) | Φd2 | φD | Φd1 | L | W | L1 | M | M1 | M2 | Момент затяжки ( Н.м) | |
| LK24-CC60-11T | ≤22 | Φ11 1/10taper | 60 | 44 | 53 | 6 | 23 | M6 | - | - | 8 | |
| 22-28 | 48 | |||||||||||
| LK24-CC60-16T | ≤22 | Φ16 1/10taper | 70 | 44 | 71 | 6 | 41 | M6 | - | - | 8 | |
| 22-28 | 48 | |||||||||||
| LK24-60-11T | ≤22 | Φ11 1/10taper | 80 | 44 | 60 | 6 | 23 | - | 4-M8 | 2-M8 | 8 | |
| 22-28 | 48 | |||||||||||
| LK24-60-16T | ≤22 | Φ16 1/10taper | 90 | 44 | 78 | 6 | 41 | - | 4-M8 | 2-M8 | 8 | |
| 22-28 | 48 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес (кг) |
| LK24-CC60-11T | 60 | 14000 | 2.2×10-4 | 53000 | 0.02 | 1 | ±0.3 | 660 |
| LK24-CC60-16T | 100 | 14000 | 2.1×10-4 | 53000 | 0.02 | 1 | ±0.3 | 690 |
| LK24-60-11T | 200 | 13000 | 2.2×10-4 | 53000 | 0.02 | 1 | ±0.3 | 860 |
| LK24-60-16T | 300 | 12000 | 2.1×10-4 | 53000 | 0.02 | 1 | ±0.3 | 950 |
Для получения дополнительной информации, .
