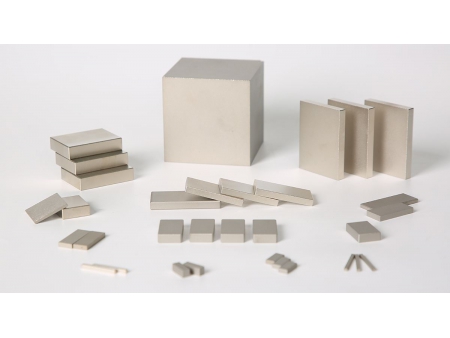

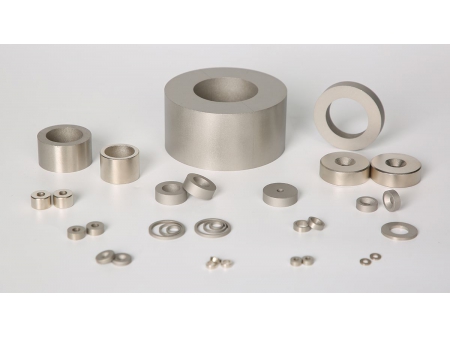

Самарий-кобальтовые магниты (магниты SmCo)
Постоянный магнит с высокой стабильностью при высоких температурах
Наши магниты - результат высокопрецизионного производства, представляющего собой тщательный процесс, начиная с аккуратного смешивания самария, кобальта и других элементов в строго соблюдаемых пропорциях. Далее, эти материалы подвергаются расплавлению при высоких температурах, после чего измельчаются до состояния порошка, прессуются в различные формы и спекаются, чтобы создать широкий ассортимент магнитных заготовок разных классов. С помощью механических методов мы придаем этим заготовкам требуемую заказчиком форму. После завершения процесса обработки мы проводим намагничивание для усиления их магнитной силы. Эти магниты обладают разнообразными магнитными свойствами и эффектами, что делает их идеальным выбором для множества приложений, включая двигатели, магнитные машины, датчики, СВЧ-устройства и другие области. Они играют важную роль в передаче и конвертации магнитной, механической и электрической энергии, обеспечивая точное управление системой.
Наши самарий-кобальтовые магниты характеризуются высокой устойчивостью к коррозии и окислению, обладают высокой энергоэффективностью и исключительно низким температурным коэффициентом. Максимальная рабочая температура для наших магнитов может достигать от 250 до 500°C в зависимости от их типа, и они не теряют своих характеристик даже при негативных температурах. При эксплуатации в условиях, где температура превышает 180°С, наши магниты превосходят магниты NdFeB по энергетической производительности, термостабильности и химической стойкости. Наши магниты отлично подходят для использования в суровых условиях эксплуатации, и мы гарантируем высокое качество и производительность, чтобы удовлетворить все ваши потребности в магнитных решениях.
-
- Д 1-130мм
- T 0,3-100 мм
-
- Д 1.2-100мм
- d 0.3-80мм
- Д 0.3-60мм
-
- Д 1-200мм
- Ш 0.5-100мм
- В 0.3-120мм
-
- Ш 3-100мм
- В 1-100мм
- Д 1-100мм
- 1. Смешивание ингредиентов
- 2. Плавление
- 3. Производство порошка
- 4. Компрессионное формирование
- 5. Выпечка и старение
- 6. Контроль
- 7. Обработка
- 8. Внутрипроизводственный контроль
- 9. Заключительная проверка
- 10. Упаковка и доставка
| Элемент | Единица | Магнит SmCo5 | Магнит Sm2Co17 |
| Плотность (Д) | Г/см3 | 8.3 | 8.4 |
| Температура Кюри (Tc) | К | 1000 | 1100 |
| Твердость по Виккерсу (Hv) | МПа | 450-500 | 550-600 |
| Прочность на сжатие (δc) | МПа | 1000 | 800 |
| Удельное сопротивление (ρ) | Ом.см | 5～6×10-5 | 8～9×10-5 |
| Прочность на изгибе (δb) | МПа | 150-180 | 130-150 |
| Предел прочности (δt) | МПа | 40 | 35 |
| Коэфф. теплового расширения (α) | (10-6/℃) | ∥ 6 ⊥ 12 | ∥ 8 ⊥11 |
Важно отметить, что упомянутые выше значения предоставлены исключительно в информационных целях и не следует полагаться только на них при принятии решения о использовании данного материала.
Магниты SmCo, или магниты из смеси самария и кобальта, являются несомненно важным элементом в различных отраслях промышленности и технологии. Ниже представлен обзор применения магнитов SmCo в различных сферах:
- Автомобильная промышленность: Магниты SmCo используются в автомобильной промышленности для создания надежных и высокоэффективных электронных компонентов, таких как электронные педали газа, катушки зажигания и датчики. Они также применяются в системах безопасности, таких как датчики ремней и вилки переключения передач ABS и DCT, что способствует повышению безопасности и производительности автомобилей.
- Медицинское оборудование: Магниты SmCo играют важную роль в медицинском оборудовании, таком как аппараты магнитно-резонансной томографии (МРТ) и маломобильные устройства. Их стабильность и высокая магнитная интенсивность делают их незаменимыми компонентами в этих критически важных медицинских устройствах.
- Аэрокосмическая промышленность: Магниты SmCo используются в аэрокосмической промышленности для создания компактных и высокоэффективных датчиков малых размеров и методов, что способствует улучшению навигационных систем и контролю за воздушными и космическими аппаратами.
- Механическая трансмиссия: Магниты SmCo применяются в механических системах, таких как магнитные насосы, высокотемпературные сосуды, магнитные мешалки и магнитные подшипники, обеспечивая эффективную передачу энергии и движение в различных промышленных процессах.
- Микроволновая связь: В микроволновой связи магниты SmCo используются для создания микроволновых изоляторов и ламп бегущей волны, что способствует стабильности и производительности систем связи.
- Железнодорожный транспорт: Магниты SmCo применяются в железнодорожном транспорте для создания тяговых и роторных генераторов, обеспечивая эффективное функционирование и энергосбережение.
- Широкий спектр магнитных материалов: NGYC предлагает разнообразные сорта самария-кобальта с различными уровнями магнитной энергии, варьирующейся от 10MGOe до 35MGOe. Дополнительно доступны специальные материалы, такие как термостойкий самарий-кобальт, способный выдерживать экстремальные температуры до 500°C. Также имеются варианты с низким температурным коэффициентом и высокой температурной стабильностью (-10PPM), а также с высокой магнитной энергией, превышающей 33MGOe. NGYC также готова предоставить материалы с различными коэрцитивными силами, чтобы соответствовать разным требованиям клиентов.
- Высокоточные магнитные изделия: NGYC производит высокоточные магнитные изделия из самария-кобальта с высокой степенью консистентности. Эти изделия характеризуются эффективностью поля с полярностью NS и низким порогом управления магнитным углом. Они доступны в разнообразных размерах и формах, что позволяет клиентам выбирать наиболее подходящий вариант для своих конкретных потребностей.
- Интегрированные магнитные компоненты: NGYC предлагает разнообразные магнитные компоненты, включая многополюсные продукты намагничивания с равномерным распределением магнитных полей между полюсами. Кроме того, компания разрабатывает легко устанавливаемые клейкие и литевые магнитные компоненты, которые можно непосредственно интегрировать в приложения клиентов, обеспечивая удобство и эффективность использования.
- Максимальные размеры и полное намагничивание: Наши магниты позволяют достичь максимальных размеров 130 х 130 х 100 мм и полного насыщения намагничивания.
- Высокая магнитная энергия: Мы способны производить магниты с (BH)max в диапазоне 30-33MGOe, включая высококачественные продукты, такие как YXG-33H.
- Разнообразие многополюсных изделий: Мы предлагаем различные многополюсные изделия, включая осевые 2-полюсные диски, осевые 2-полюсные кольца, осевые 4-полюсные кольца, осевые 10-полюсные кольца, радиальные 4-полюсные кольца и осевые двухполюсные кольца, с толщиной намагничивания, которая обычно не превышает 6 мм.
- Радиальные магниты: Мы способны изготавливать радиальные магниты на валах двигателей с соединительными радиальными магнитами диаметром 120 мм и обеспечивать их полным насыщением после сборки.
- Индивидуальное проектирование: Мы готовы производить магниты из самария и кобальта, разработанные специально для удовлетворения потребностей клиентов, и всегда открыты для обсуждения и предложения новых производственных решений.
- Сверхвысокая магнитная энергия: Мы способны производить продукцию с высокими показателями магнитной энергии класса YXG-35 с Br до 11,6-12 кг и (BH)max до 32-35MGOe, что делает их самыми магнитными материалами в отрасли самария-кобальта.
- Высокая точность намагничивания: Наши изделия имеют отклонение от механической оси в пределах 1° и менее.
- Низкий температурный коэффициент: Мы производим продукцию из самария-кобальта с низким температурным коэффициентом LTC (YXG-18) и температурной стабильностью -0,001%/℃ для Br при температуре -100°C, обеспечивая выдающуюся температурную стабильность.
- Устойчивость к высоким температурам: Мы способны производить продукцию класса HT500, которая может работать при экстремальных температурах до 500°C.
- Интегрированные магнитные компоненты: Мы предоставляем интегрированные магнитные компоненты разных форм и с различными углами намагничивания, включая матрицу Хальбаха.
- Добавление HK: Мы также способны производить продукцию из самария-кобальта с добавлением HK и высокой стабильностью с HK≥18KOe в больших количествах.
Свяжитесь с нашими специалистами, чтобы подобрать индивидуальное решение для вашего производства.
- Условные обозначения марок различны: SmCo5 обычно обозначается YX, а Sm2Co17 - YXG.
- Их состав различен: SmCo5 состоит в основном из самария, кобальта и празеодима или чистого самарий-кобальта без празеодима. Sm2Co17 состоит в основном из самария, кобальта, меди, железа и циркония.
- Физические свойства отличаются: максимальная рабочая температура SmCo5 составляет 250℃, в то время как максимальная рабочая температура Sm2Co17 составляет 350-500℃. SmCo5 обладает лучшими механическими и физическими свойствами и проще в производстве, в то время как Sm2Co17 более хрупкий.
Физические свойства магнитов из кобальта самария делают их хрупкими и склонными к сколам и разрушению под действием силы. Производство каждого магнита включает более десяти процессов, и небольшие сколы или поломки могут возникнуть в процессе обработки, контроля, транспортировки или использования. Поэтому мы рекомендуем обращаться с магнитами очень бережно и предостерегаться от их повреждений на протяжении всех этих процессов. Тем не менее, небольшие сколы или поломки все же могут иметь место.
Да, магниты из кобальта самария содержат железо и могут подвергаться ржавчине. Однако по сравнению с магнитами NdFeB, содержание железа в магнитах из кобальта самария ниже, поэтому ржавление менее вероятно. Если магнит используется в морской воде, на его поверхности могут появиться пятна ржавчины, однако это не влияет на его работоспособность и функциональность.
Цена SmCo5 выше, чем Sm2Co17 , поскольку SmCo5 содержит больше кобальта, а кобальт - редкий металл в Китае, который необходимо импортировать, что делает его очень дорогим. Поэтому, хотя магнитная энергия SmCo5 ниже, чем у Sm2Co17 , цена выше.
Самарий-кобальтовые магниты обладают хорошей коррозионной стойкостью, поэтому их обычно не нужно покрывать. Однако некоторые заказчики могут потребовать нанесения гальванического покрытия в косметических целях или в случае жестких условий эксплуатации. Мы можем предложить различные виды покрытия, включая цинковое, никелевое, серебряное, медное, химическое никелевое, никель-медь-никель, никель-золото, никель-олово, эпоксидное и другие.
Мы не рекомендуем использовать ненасыщенное намагничивание, поскольку значения характеристик каждой партии магнитов будут варьироваться в определенном диапазоне, а регулировать напряжение ненасыщенного намагничивания достаточно сложно. Изделия с ненасыщенным намагничиванием имеют крайне нестабильные характеристики, которые будут меняться в процессе эксплуатации. Из-за погрешностей измерений невозможно установить стандартный магнитный поток.
В настоящее время самым высокоэффективным магнитом на основе кобальта самария, который мы можем производить, является YXG-35 со следующими характеристиками: Br = 11 600-12 000 Гс; bHc = 10 900-11 400Oe; iHc ≥ 18 000Oe; (BH)max = 32-35MGOe.
Мы принимаем оплату наличными, банковским переводом (T/T) и аккредитивом (L/C). Банковский перевод является наиболее предпочтительным способом. При небольших заказах, нечастых ежегодных заказах или первоначальном заказе оплата производится до отгрузки. После установления доверительных отношений мы можем рассмотреть возможность ежемесячного выставления счетов.
Для наших обычных изделий существуют стандартные GD&T, которые приведены в таблице ниже.
| Геометрические характеристики | Измерительные приборы | Инструкция по измерению | Точность геометрических размеров |
| Параллелизм | Координатно-измерительная машина (КИМ) | Необходимо измерить обе стороны обрабатываемого магнита, для чего приложите датчик не менее чем к 4 точкам на каждой стороне магнита. Каждая сторона блочного магнита: ≥ 40 мм Цилиндрический магнит: ≥ Ø40 мм, требуется от 2 до 4 точек больше. | При блочном магните ≥15×15 мм, цилиндрическом магните ≥Ø15 мм параллельность ≤ 0,1 мм; при блочном магните < 15×15 мм, цилиндрическом магните < Ø15 мм параллельность ≤ 0,05 мм; |
| Визирная измерительная машина | Разница между расстоянием 1 (наибольшее измеренное значение) и расстоянием 2 (наименьшее измеренное значение) является измеренным значением параллельности. | ||
| Перпендикулярность | Координатно-измерительная машина (КИМ) | Обязательно введите высоту и точку отсчета при выполнении измерения двух сторон магнита, при этом результат измерения размерных величин будет составлять мм. | При прямом угле 90°±0,5° перпендикулярность измеряется путем пересчета в зависимости от высоты. |
| Визирная измерительная машина | Измерьте зазор между двумя соседними прямыми линиями (два соседних угла относительно друг друга), чтобы получить результат измерения значения угла, например 60°. | ||
| Концентричность | Координатно-измерительная машина (КИМ) | Измерьте внутренний и наружный цилиндры, приложите зонд к 3 выведенным средним точкам каждого кругового сечения. | 0,1 мм, не применяется для дугового магнита |
| Визирная измерительная машина и циферблатный манометр | С помощью системы технического зрения измерьте центральные точки двух окружностей, чтобы определить соосность путем измерения расстояния между центральными точками двух окружностей. Затем, удерживая магнит на месте, измерьте его с помощью циферблатного калибра. При вращении магнита циферблатный калибр измеряет окружность, чтобы получить концентричность. | ||
| Симметрия | Координатно-измерительная машина (КИМ) | Удобно для измерения фигурных изделий. Установите координату в центре поверхности, что позволит точно измерить отклонение. | ≤0,15 мм |
| Визирная измерительная машина | Установите координату в центре поверхности и измерьте разницу расстояний между двумя отрезками прямых (от боковой до центральной линии). | ≤0,10 мм | |
| Плоскость | Координатно-измерительная машина (КИМ) | Для проведения измерений приложите зонд не менее чем к 4 точкам с каждой стороны магнита. Каждая сторона блочного магнита: ≥40 мм Цилиндрический магнит: ≥Ø40 мм, требуется от 2 до 4 точек больше. | ≤0,05 мм |
| Цилиндричность | Координатно-измерительная машина (КИМ) | Поместите зонд в 3 полученные медианные точки для каждого кругового сечения. | ≤0,05 мм |
| V-образный блок и циферблатный манометр | Установите циферблатный манометр в начальную точку цилиндрического изделия, помещенного в V-образный блок, и поверните изделие в контакте с манометром до конечной точки, определяя таким образом его округлость. | ||
| Профиль поверхности | Визирная измерительная машина | Измерьте округлость поверхности дуги R. | 0,1 мм; 0,15 мм для резки проволочных электродов |
Мы располагаем широким ассортиментом материалов для создания постоянных магнитов, чтобы удовлетворить разнообразные потребности наших клиентов. В нашем ассортименте вы найдете магниты из самария-кобальта (SmCo), неодим-железо-бор (NdFeB), ферритовые магниты, магниты AlNiCo, литьевые магниты, крепежные и удерживающие магниты, магнитную резину и многое другое. Наш разнообразный выбор материалов позволяет нам предоставлять нашим клиентам наилучшие решения для их уникальных потребностей.
Конечно! Наша компания обладает всеми необходимыми возможностями для создания магнитных сборок, которые включают в себя магниты и металлические компоненты. Мы располагаем более чем 600 единиц современного технологического и прецизионного оборудования, что позволяет нам поставлять нашим клиентам высококачественные сборки постоянных магнитов, а также магниты с пластиковой интеграцией.
Необходимость нанесения покрытий зависит от материала постоянного магнита, который вы используете. Магниты из кобальта-самария (SmCo) и AlNiCo обычно устойчивы к коррозии и не требуют дополнительных покрытий для защиты. В случае магнитов из неодим-железо-бора (NdFeB), чтобы предотвратить коррозию, они всегда покрываются специальными покрытиями. Мы предлагаем три широко используемых варианта покрытий для магнитов NdFeB:
- Никель-медь-никель (максимальная температура 200°C)
- Алюминиевый IVD (максимальная температура 500°C)
- Цинк (максимальная температура 200°C)
Выбор материала для постоянного магнита зависит от конкретных требований и условий применения. Разные материалы имеют разные характеристики, и выбор должен быть тщательно обдуман, учитывая все аспекты. Если у вас есть конкретные требования и особенности применения, пожалуйста, сообщите нам о них, и мы предоставим вам рекомендацию по наиболее подходящему продукту.
Компания NGYC получила сертификаты TS16949 и ISO9001 на системы управления качеством, что отражает наше стремление соответствовать самым высоким стандартам качества при предоставлении исключительных продуктов и услуг нашим уважаемым клиентам.
