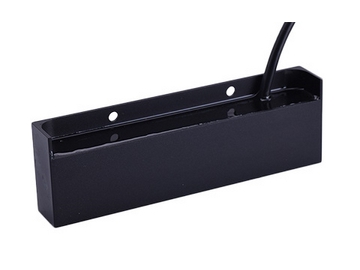

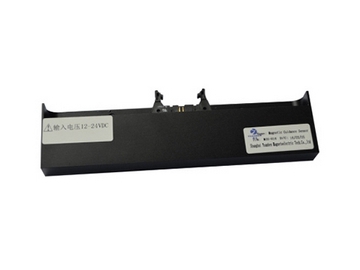

Датчики магнитного поля MGS-H01/H16

Запрос цены

О нас: http://magnet-materials.ru/automotive-sensors.html

Магнитные датчики , датчик магнитных линий

Характеристика

Высокая точность, широкое тестирование воздушной прослойки
Широкий диапазон напряжения электропитания 12-24Vdc, идеально подходит для экстремальных условий
Компактный и легкий в установке
Обнаружение воздушной прослойки более чем 40мм (на заказ)

В нашей компании Вы можете приобрести высококачественные датчики магнитного поля, предназначенные для использования в сфере логистики для контроля и навигации автоматических тележек.

Технические параметры

Модель		MGS-H01	MGS-H16
Электроснабжение		DC l2.6V to 24V, неравномерность 1% макс.	DC l2.0V to 30V, неравномерность 1% макс.
Потребление электроэнергии		макс 30мА
Рабочая температура		-10 to 60°C (температура хранения: -20 to 70°C)
Рабочая влажность		35% to 90%RH (избегать конденсацию росы)
Уровень защиты		IP-65
Воздушная прослойка*		35 до 40мм ( с магнитной лентой MGT-50)
Заданный магнит		MGT-50, MGT-50 -25-A, MGT-50-25-B
Сопротивление изоляции		100 MΩ
	Выходное звено	оперативный усилитель	свободный коллектор тока нагрузки 16 бит NPN : менее 1 00мА
	Сопротивление нагрузки	мин 2KΩ.
	Полное выходное сопротивление	макс. 6.5Ω (Ta=23°C)
	Защита от короткого замыкания	между выходом м GND
	Время реагирования	2.5мкс
	Диапазон напряжения	2V до 8V
	Напряжение центра	5V

	Шаговое напряжение	прямой режим; 0.167V
	Точность напряжения	±15мВ
	Площадь	±9мм от центра магнитной ленты
	Воздушная прослойка	40 до 35мм, для MGT-50
	Выходная логика	Отрицательный
	Электросхема	транзистор со свободным коллектором DC 24V макс. втекающий ток100мА макс
	Реагирование	2.5мкс

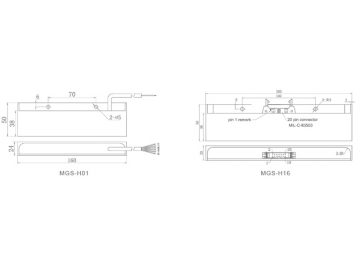

Габариты

Сфера применения

Датчики магнитного поля серии MGS от компании Yuanben обычно устанавливаются в нижней части транспортного средства, чтобы обеспечить бесперебойное движение. Такие датчики обычного используются в логистической отрасли или на складах. Поскольку, датчики магнитного поля Yuanben отличаются высокой чувствительностью, широким диапазоном измерения и прочностью, они также подходят для использования в тяжелых промышленных условиях.
