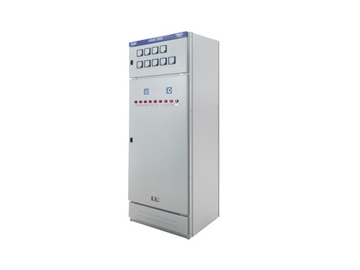

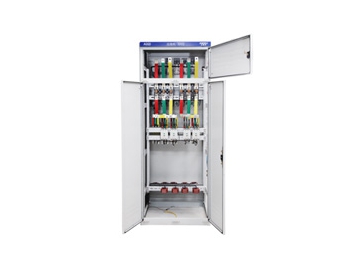

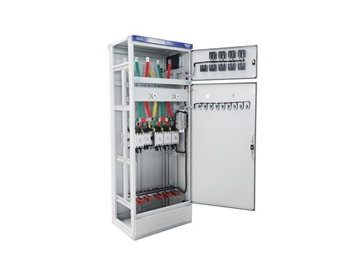

Распределительное устройство низкого напряжения (переменного тока), AGGD

Запрос цены

О нас: http://electrical-transformers.ru/3-1-low-voltage-switchgear.html

Низковольтные распределительные устройства переменного тока серии AGGD применяются для распределения электроэнергии на электростанциях, электрических подстанциях, промышленных и горнодобывающих предприятиях. Распределительные устройства низкого напряжения подходит для систем распределения электроэнергии с частотой переменного тока 50 Гц, номинальным напряжением 380 В и номинальным током 3150 А, обеспечивает распределение мощности, передачу мощности и управление приводным двигателем, осветительными и распределительными устройствами. Данное низковольтное распределительное устройство от нашего производителя характеризуется высокой отключающей способностью при коротком замыкании, динамической и термической стабильностью, гибкостью и разнообразием комбинаций, высокой универсальностью и степенью защиты.

Стандарт

В соответствии со стандартом IEC60439.1

Общие сведения

Корпус КРУ характеризуется универсальностью, модульной конструкцией;
Обладает несколькими вентиляционными отверстиями как на верху, так и внизу шкафа, позволяя отводить тепло;
Дверь шкафа откидывается на поворотную петлю, которая легко собирается и снимается;
Резиновая прокладка двери используется для защиты корпуса от прямого удара дверью;
Поверхность корпуса обработана полиэфирной порошковой краской, которая характеризуется прочной адгезией и имеет матовую поверхность;
Съемная крышка на верхней части корпуса позволяет легко собирать и вносить изменение в основную шину;
Подъемные кольца установлены на четырех углах крыши для подъема и перемещения ограждения;
Степень защиты IP30 (диапазон IP20- IP40 также доступен в соответствии с характеристиками рабочей среды);

Технические характеристики

Модель	Номинальное напряжение (В)	Номинальный ток (A)		Номинальный ток отключения при коротком замыкании (KA)	Номинальный кратковременный выдерживаемый ток (1S) (KA)	Номинальный пиковый выдерживаемый ток (KA)
AGGD1	380	A	1000	15	15	30
		B	600 (630)
		C	400
AGGD2	380	A	1500 (1600)	30	30	63
		B	1000
		C	600
AGGD3	380	A	3150	50	50	105
		B	2500
		C	2000

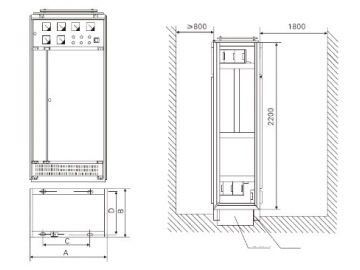

Размеры

Код	A	B	C	D
AGGD 06	600	600	450	556
AGGD 06A	600	800	450	756
AGGD 08	800	600	650	556
AGGD OBA	800	800	650	756
AGGD 10	1000	600	850	556
AGGD 10A	1000	800	850	756
AGGD 12	1200	800	1050	756
