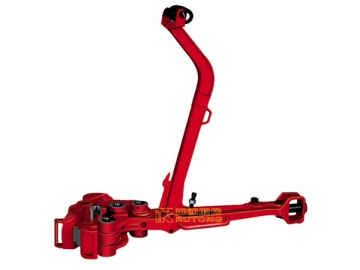

Ручные трубные ключи типа B
Ручные трубные ключи типа В спроектированы и изготавливаются в соответствии со стандартом API Spec 7K. В настоящее время они широко используются для бурения глубоких скважин на месторождениях. Максимальный момент зажима составляет 55 000 футов/фунт (75 кНм). Инструмент для работы с трубами во врем бурения может использоваться для различных видов бурильных труб, обсадных труб и утяжеленных бурильных труб с диаметром менее 13 3/8". Данные устройства для монтажа имеют 7 типов челюстей. Размер фиксируемых труб варьируется от 3 1/2 " до 13 3/8". Для удовлетворения различных требований к эксплуатации, клиенты могут изменить выступающую челюсть и фиксирующие плечи, отрегулировав инструмент под различные диаметры труб.
Как правило, клиенты могут выбрать наиболее подходящую выступающую челюсть в соответствии с фактическим размером трубы. Снабженныебалансовым резьбовым стержнем, ручные ключи имеют подвес типа «гусиная шея». Корпус ключа подсоединен к штифту подвеса. Получается, что ручной ключ можно подвесить. Регулируя баланс резьбового стержня или винта с квадратной головкой можно скорректировать горизонтальное положение, что достаточно просто и удобно и эффективно снижает трудозатраты.
Технические параметры| Модель | Номер выступающей челюсти | Размер выступающей челюсти | Крутящий момент | |
| д. | кНм | футов/фунт | ||
| 1 | 3 1/2"-5" | 75 | 55,000 | |
| 2 | 4 1/4"-6 3/4" | |||
| 3 | 6 5/8"-9" | |||
| 4 | 9"-10 3/4" | 55 | 40,000 | |
| 5 | 11 3/4" | |||
| 6 | 12 3/4"-13" | 40 | 30,000 | |
| 7 | 13 3/8" | |||
