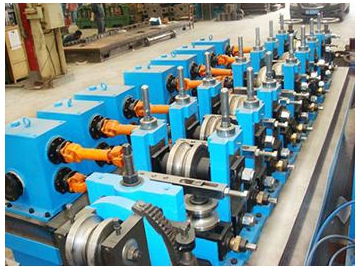

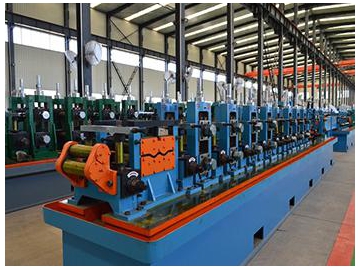

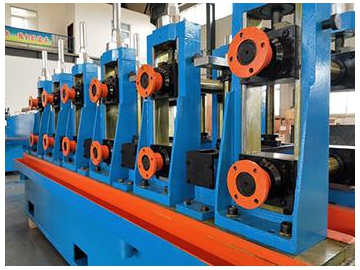

Наша линия для производства труб методом сварки токами высокой частоты (ТВЧ) укомплектована всем необходимым оборудованием для производства широкого ассортимента электросварных труб с внешним диаметром от 8мм до 89мм и максимальной толщиной стенки до 4,5мм.

Укомплектованная линия для сварки труб токами высокой частоты (ТВЧ) состоит из следующего оборудования: устройство подачи, устройство формовки и калибровки, устройство резки, устройство отделки.

Технология производства электросварной трубы: Разматыватель → Тянущий ролик → Стыкосварочная машина → Спиральный накопитель → Секция формовки → Высокочастотная сварка → Удаление заусенцев → Система охлаждения → Секция калибровки → Вихретоковая дефектоскопия → Отрезной станок → Контроль → Упаковка

Характеристики
  • Идеально подходит для производства труб из углеродистой стали;
  • Подходит для формовки труб с квадратным и круглым сечением;
  • Максимальная скорость сварки составляет 120 м/мин;
  • Погрешность диаметра в пределах 0,5/100 от внешнего диаметра трубы.
Технологии формовки
Труба с круглым сечением Холодная прокатка Высококачетсвенные роликовые головки
Труба с квадратным и прямоугольным сечением Холодная прокатка Стабильный процесс формовки
Холодная прокатка квадратной формы сечения с применением роликовой головкиВысокое качество труб. Прокатка квадратной трубы из трубы с круглым сечением (толщина стенки остается неизменной).
Модельный ряд
Модель Труба с круглым сечением, мм Труба с квадратным сечением, мм Толщина стенки, мм Скорость, м/мин
Ф8-Ф20 6x6-15x15 0.3-1.5 120
Ф10-Ф32 10x10-25x25 0.5-2.0 120
Ф20-Ф50 15x15-40x40 0.8-3.0 120
Ф32-Ф76 25x25-60x60 1.2-4.0 120
Ф42-Ф89 35x35-70x70 1.5-4.5 110
Ф48-Ф114 40x40-90x90 1.5-4.5 65
Ф60-Ф140 50x50-110x110 2.0-5.0 60
Ф76-Ф165 60x60-130x130 2.0-6.0 50
Ф89-Ф219 70x70-170x170 2.0-8.0 50
Ф114-Ф273 90x90-210x210 3.0-10.0 45
Ф140-Ф325 110x110-250x250 4.0-12.7 40
Ф165-Ф377 130x130-280x280 4.0-14.0 35
Ф219-Ф406 170x170-330x330 6.0-16.0 30
Ф273-Ф508 210x210-400x400 6.0-18.0 25
Ф325-Ф660 250x250-500x500 6.0-20.0 20
Ф355-Ф720 300x300-600x600 6.0-22.0 20

Внимание: Наша компания предлагает услуги по разработке и производству трубосварочных станков в соответствии с запрашиваемыми Вами эксплуатационными параметрами и техническими характеристиками.
