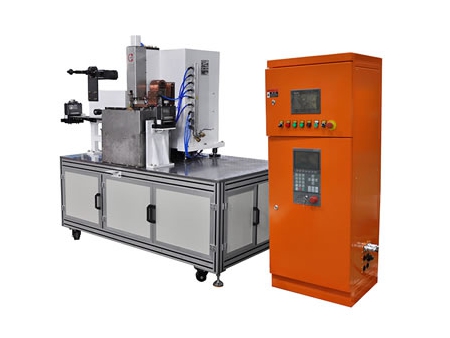

Шовная сварочная машина для серебряно-медного композита
Шовная сварочная машина для серебряно-медного композита

Шовная сварочная машина для серебряно-медного композита

Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 1850 1760 1980
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (кВА) 250
Электропитание (В/φ/Гц) 380/ 3 /50ГЦ
Ток в первичной цепи (А) 150
Номинальный режим работы (%) 20
Мин.вторичное напряжение трансформатора (В) 12.5
Полезный вылет (мм) 232
Ход цилиндра (мм) 50
Скорость сварки (м/мин) 1
Макс.рабочее давление (кгс) 98.2
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 60мм) (л/сварочная точка) 3.56
Расход охлаждающей воды (л/мин) 15
Мощность приводного двигателя (кВт) 0.85
Спецификация провода первичной цепи (мм2) 3*35+2*16
Макс.короткое замыкание трансформатора (кA) 45

Характеристики
1. Используется среднечастотный блок питания постоянного тока 250кВА.
2. Сварочная система оснащена среднечастотным подшипником скольжения и автоматическим шовным сварочным механизмом.

Общее описание

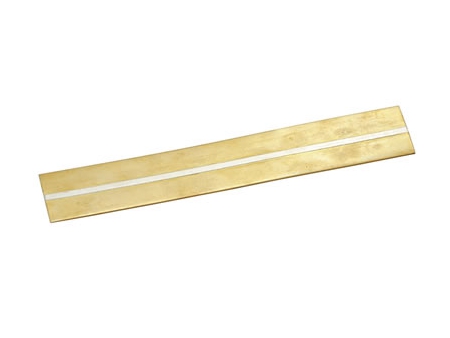

Сварочная система создана для производства композитных серебряно-медных полос, использует высокоразвитую технологию шовной сварки, которая заменяет традиционную технологию сварки экструдированного композита.
