Описание

Система визуализации скважинной среды позволяет формировать изображение стенок скважины. Данная система посредством метода оптического формирования изображения собирает данные из подземного пространства скважины; широко используется в геологической разведке и инженерных исследованиях.

Применение

Система визуализации скважинной среды позволяет точно определять литологические характеристики, изучать геологическую структуру, обнаруживать мягкие прослойки аргиллитов, выявлять зоны с разломами и трещинами, а также исследовать грунтовые воды.

В инженерном строительстве данная система используется для проверки эффективности и качества цементирования, для проведения геомеханических тестов, мониторинга и обнаружения геологических будствий, прокладки подземного оборудования, проверки подземного трубопровода и тоннелей.

Спецификация
Метод сбора Мозаичный метод, видео-метод, комбинированный метод (мозаичный+видео)
Мозаичный метод Поднятие, спуск
CCD 1/3 дюйма, 700 линий (HD без потерь)
Вертикальное разрешение изображения 0.1мм
Горизонтальное разрешение изображения 1024 PPI
Точность измерения глубины 0.01м
Погрешность в измерении глубины 0.10%
Точность определения азимута ±0.1°
Наружный диаметр зонда Φ60мм
Допустимый диаметр скважины Φ70~300мм
Скорость спуска 2м/мин~8м/мин
Длина кабеля 300м (150м, 600м, 800м на выбор)
Срок службы батареи 8ч для работы с системой стандартной комплектации 300м (возможно присоединение внешнего аккумулятора или адаптера)
Характеристики
  • Высокое разрешение изображения. Четкое изображение и видео скважинной среды без помех и задержек.
  • Высокая скорость обработки. Даже при применении мозаичного метода формирования изображения или видеозаписи наибольшая скорость обработки достигает 10м/мин.
  • Непрерывно регулируемая интенсивность освещения зонда обеспечивает получение четкого изображения различных объектов.
  • Система стабильна и надежна. Прочная конструкция обеспечивает высокую сейсмостойкость аппаратуры. Герметичное техническое обеспечение каротажной системы обеспечивает характеристики водонепроницаемости зонда и основного блока.
  • Обработка изображений по специальной технологии " fish-eye "(рыбий глаз) позволяет восстановить нелинейные искажения и без потерь перевести изображение в 2D диаграмму.
Дополнительные аксессуары
  • Лебедка и кабель
  • Шкив

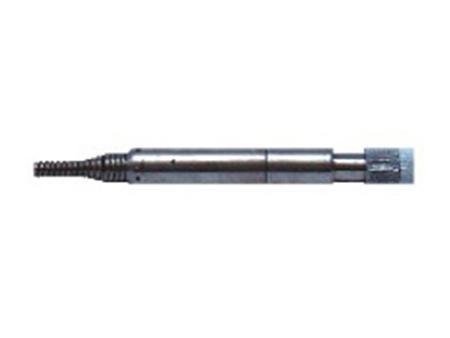

  • Зонд
