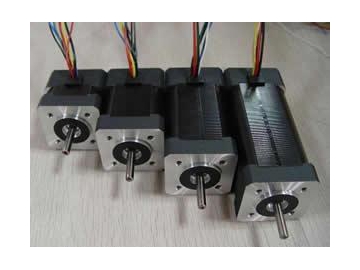

Бесщеточные двигатели со спеченными магнитами, 57 мм
Запрос цены
Характеристики
Высокая плотность мощности, высокий крутящий момент, низкий уровень шума.
| Соединение обмоток электродвигателя | Звезда |
| Угол эффекта Холла | электрический угол 120 град. |
| Биение вала | 0.025 мм |
| Радиальное биение | 0.025 мм@460 г |
| Торцевое биение | 0.025 мм@4000 г |
| Макс. радиальное усилие | 115Н @20 мм от фланца |
| Макс. осевое усилие | 45 Н |
| Класс изоляции | Класс F |
| Диэлектрическая прочность | 500В переменного тока в течение 1 мин. |
| Сопротивление изоляции | 100 МОм, 500В постоянного тока |
| Модель | Ед. изм. | FL57BLA01 | FL57BLA02 | FL57BLA03 | FL57BLA04 |
| Кол-во полюсов | 6 | ||||
| Кол-во фаз | 3 | ||||
| Номинальное напряжение | В, постоянный ток | 36 | |||
| Номинальная скорость | об/мин | 4000 | |||
| Крутящий момент в режиме постоянной нагрузки | мН.м | 240 | 480 | 720 | 960 |
| Номинальный крутящий момент | мН.м | 200 | 400 | 600 | 800 |
| Номинальная мощность | Вт | 83 | 167 | 251 | 335 |
| Макс. крутящий момент | мН.м | 0.6 | 1.2 | 1.8 | 2.4 |
| Пиковый ток | A | 8.6 | 16 | 29 | 35 |
| Межфазное сопротивление | Ом@20℃ | 0.95 | 0.40 | 0.25 | 0.20 |
| Межфазная индуктивность | мГн | 1.20 | 0.55 | 0.40 | 0.25 |
| Моментный коэффициент | мН.м/A | 74 | 77 | 63 | 70 |
| Коэффициент противоЭДС | В/тыс. об/мин | 5.5 | 5.7 | 4.7 | 5.2 |
| Инерция ротора | г.cм2 | 100 | 200 | 300 | 400 |
| Длина корпуса | мм | 53.6 | 73.6 | 93.6 | 113.6 |
