Оптоволоконный станок FCCD для лазерной резки листов и труб

Описание

Станок FCCD для оптоволоконной лазерной резки листов и труб - это многофункциональное оборудование. Он может не только производит резку металлических листов, но также и металлических труб, включая квадратную трубу, круглую трубу, прямоугольную трубу и все виды профильных труб. Комбинируя функции резки листов и резки труб, станок для лазерной резки может значительно сэкономить затраты на оборудование и пространство.

Фактически, все оптоволоконные лазерные станки для резки листового металла любой конструкции или мощности могут быть дополнительно оснащены системой резки труб. Таким образом, мы можем предложить все типы станков для лазерной резки листов и труб с мощностью - от 1000 до 2000 Вт, чтобы удовлетворять растущий спрос клиентов на резку металла.

Применение
  • Электрическая мощность
  • Автомобильное производство
  • Электрооборудование
  • Оборудование и приспособления фабрики-кухни
  • Рекламные вывески
  • Производство автолиста
  • Прецизионные детали тяжелых оборудований
  • Изготовление металлоконструкций
Материалы
  • Нержавеющая сталь
  • Малоуглеродистая сталь
  • Гальванизированная сталь
  • Электролитные листы
  • Латунный лист
  • Алюминиевый лист
  • Марганцовистая сталь
  • Различного вида легированной пластины
  • Листы редкого металла

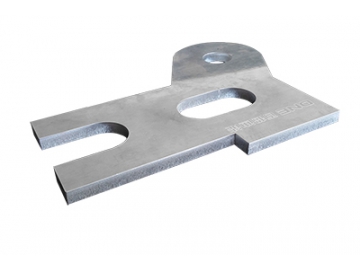

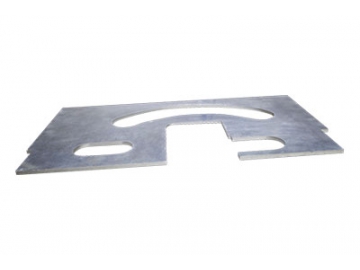

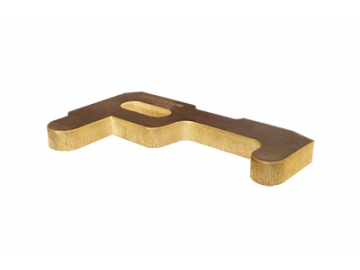

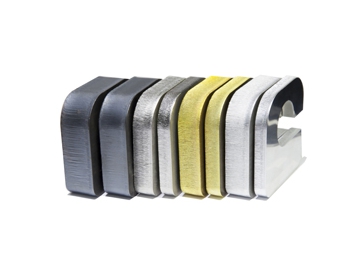

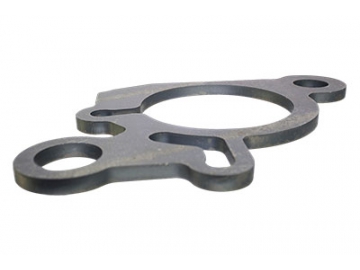

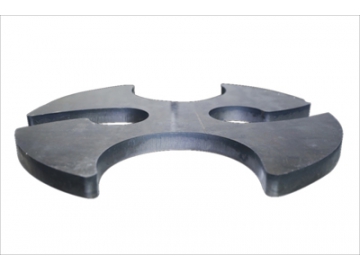

Галерея изображения лазерной резки

Заметка: если вам необходима резка металлических труб, выберете функцию – резка труб. Эта опция есть во всех наших моделях станков лазерной резки.

Технические параметры
Мощность 1000Вт 1500Вт 2000Вт
Максимальная мощность потребления 13кВт 15кВт 18кВт
Монтажный стол 1500×3000мм²,1500×4000мм²
Конструкция открытая конструкция со сменным столом/ конструкция с полным покрытием (опционально)
Производственная площадь (взять, к примеру, монтажный стол с 1500*3000мм) 4700×5000мм², можно настроить под требования клиента
Потребность в электричестве 380В,50Гц/60Гц,60A
Точность пошагового позиционирования ±0.02мм
Скорость резки Зависит от типа и толщины резки
Режущая способность
Максимальная толщина резки
Материалы 1000Вт 1500Вт 2000Вт
Нержавеющая сталь 6мм 8мм 10мм
Углеродистая сталь 12мм 16мм 16мм
Латунь 4мм 5мм 8мм
Гальванизированный лист 3мм 3мм 4мм
Алюминий 4мм 6мм 8мм
Конфигурация Оптоволоконной системы лазерной резки

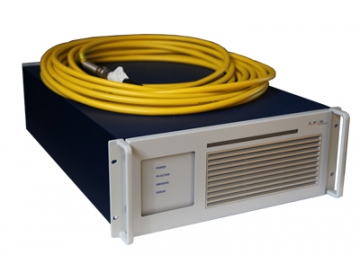

  • Источник питания оптоволоконного лазера

    «Источник питания» - является основной частью оптоволоконного станка для лазерной резки. Марка IPG является крупнейшим в мире производителем оптоволоконных лазеров, которая не только обеспечивает эффективность электрооптического лазерного преобразования до 30%, но также обеспечивает источник полупроводниковой накачки с длительным сроком службы до 100 000 часов. Так что это действительно "не требует ухода".

    Основываясь на различных требованиях мощности резки, мы можем оснастить походящий оптоволоконный лазер для станка лазерной резки труб и листов.

    • Оптоволоконный лазер – 1000Вт
    • Оптоволоконный лазер – 4000Вт
    • Оптоволоконный лазер – 12000Вт

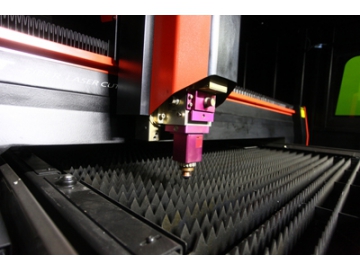

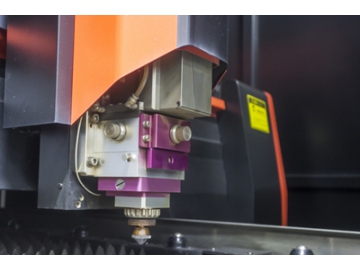

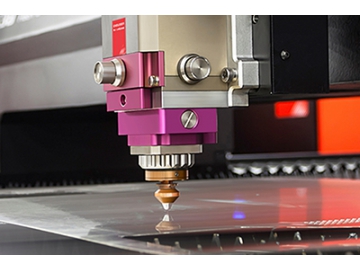

  • Головка лазерной резки

    Режущая головка представляет собой устройство вывода лазера, которое состоит из сопла, фокусирующей линзы и системы слежения за фокусировкой. Он перемещается гибко в соответствии с запрограммированной траекторией резки, чтобы завершить резку сложной заготовки.

    Мы предоставляем подходящую лазерную режущую головку в соответствии с требованиями заказчика по типу материала и толщине. Например, для резки более толстой металлической пластины требуется не только поддержка высокой мощности, но также используется структура оптической линзы с большим фокусным расстоянием внутри лазерной головки, чтобы обеспечить возможность подачи лазерного луча с достаточно высокой энергией. Для резки тонкой металлической пластины достаточно лазерной головки с короткой фокусной линзой.

    Более того, все лазерные головки имеют функцию автофокусировки, что означает, что нет необходимости менять фокусировку линзы при резке металлических пластин различной толщины.

    • Оптоволоконный лазер – 1000Вт
    • Оптоволоконный лазер – 3000Вт
    • Оптоволоконный лазер – 8000Вт

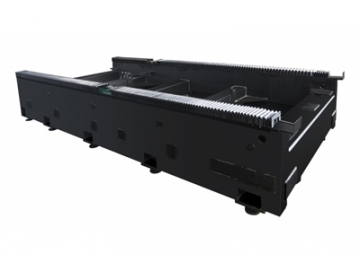

  • Конструкция станка

    Если точность монтажного стола очень высока, точность резки будет соответственно увеличена. Поэтому точность монтажного стола также является очень важным фактором для обеспечения качества лазерной резки. После высокотемпературного отпуска на металлической пластине, напряжение сварки и механической обработки уменьшается, и ошибка обработки, вызванная вибрацией конструкции, понижается.

    В то же время покрытие поверхности производится ручной покраской. Ручная покраска поверхности может продлить срок службы корпуса машины минимум на 20 лет

    • Станок повышенной твёрдости

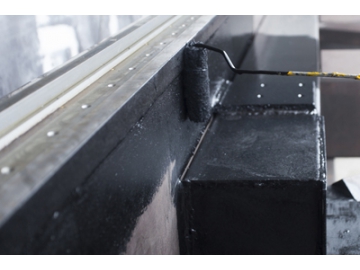

    • В процессе покраски

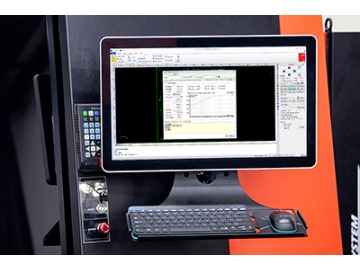

  • Сенсорная панель

    Сочитается с технологией Swiss Bystronic и собственными мощными возможностями по разработке оптических систем мы разрабатываем интеллектуальную систему управления с сенсорным экраном, чтобы интерфейс управления был более простым, удобным и гибким.

Установка по желанию
  • Станок с боковой панелью для резки пластин и труб.
    Благодаря боковому столу для резки труб, станок может выполнять резку труб до 3 метров. Стол для резки труб прикреплен к месту, где конструкция машины соединяется с поперечной балкой, и в середине нет другой опоры, которая может вращать трубу в одностороннем порядке при резке.
  • Станок, соединенный с напольной панелью для резки пластин и труб.
    Благодаря напольному столу для резки труб станок может выполнять резку труб до 6 метров. По сравнению с режущим столом с боковой панелью, средняя часть режущего стола снабжена автоматической опорой, а также установлены дополнительная направляющая и приводной двигатель. Направляющий рельс может осуществлять автоматическую подачу, а приводной двигатель может осуществлять полностью синхронное вращение с режущим действием. Центрирующий зажим может быть сделан вручную или автоматически.
