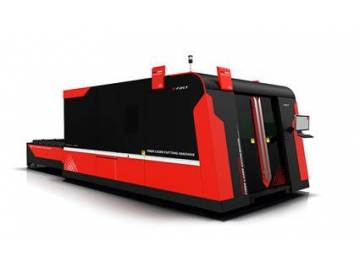

Оптоволоконный станок лазерной резки FCCBDX с полным покрытием.

Описание

DNE Laser – обеспечивает оптоволоконный станок лазерной резки - 1000Вт, 1500вт и 2000Вт. Для более тонких металлических пластин, таких как: нержавеющая сталь, углеродистая сталь, латунь, алюминий с величиной 2мм-6мм. Мы разработали большую конструкцию корпуса с защитным покрытием, для этого лазерного станка, что позволяет избежать загрязнения окружающей среды, вызванного металлическими частицами и ярким светом, возникающим во время высокоскоростной резки.

Применение
  • Электрическая мощность
  • Автомобильное производство
  • Электрооборудование
  • CОборудование и приспособления фабрики-кухни
  • Рекламные вывески
  • Металлопроизводство автолиста
  • Прецизионные детали тяжелых оборудований
  • Изготовление металлоконструкций
Материалы
  • Нержавеющая сталь
  • Малоуглеродистая сталь
  • Гальванизированная сталь
  • Электролитные листы
  • Латунный лист
  • Алюминиевый лист
  • Марганцовистая сталь
  • Различного вида легированной пластины
  • Листы редкого металла

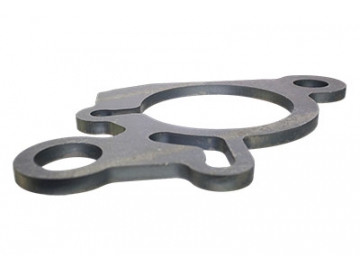

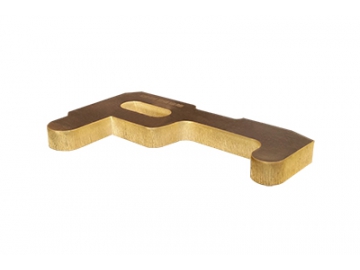

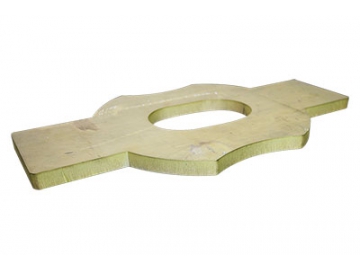

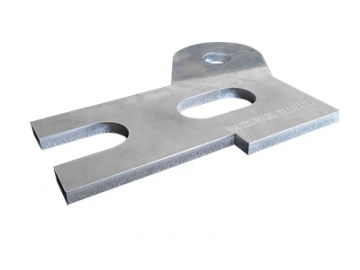

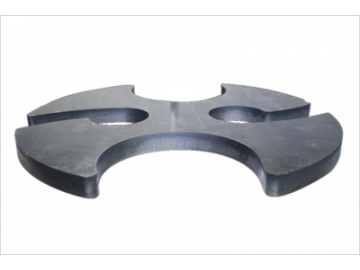

Галерея изображения лазерной резки

Заметка: если вам необходима резка металлических труб, выберете функцию – резка труб. Эта опция есть во всех наших моделях станков лазерной резки.

Преимущества
  • Эффективность фотоэлектрического преобразования оптоволоконного лазера, несомненно, выше лазера CO2. Взять, к примеру, оптоволоконный станок лазерно резки -750Вт, его максимальная потребляемая мощность всего – 10кВт.
  • Оптический оптоволоконный лазер обеспечивает мгновенное испарение поверхности металлической заготовки, не причиняя теплового повреждения самой заготовке. Даже для ультратонких материалов не нужно беспокоиться о деформации во время резки.
  • Точная и быстрая резка в любое время. В качестве примера возьмем 6-миллиметровую резку из углеродистой стали, скорость оптоволоконного станка для лазерной резки мощностью - 1500 Вт эквивалентна скорости лазерной CO2 резки мощностью - 3000 Вт.
  • Этот оптоволоконный станок лазерной резки может быть оснащен системой резки для завершения резки различных металлических труб. Здесь вы можете, больше ознакомится:
Технические параметры
Мощность 1000Вт 1500Вт 2000Вт
Максимальная мощность потребления 13кВт 15кВт 18кВт
Потребность в электричестве 380В,50Гц/60Гц,60A
Точность пошагового позиционирования ±0.02мм
Монтажный стол 1500×3000мм²,1500×4000мм²
Производственная площадь Взять 1500*3000мм сменный стол в качестве примера, площадь составляет 4700*5000мм, также можно настроить под требования заказчика.
Скорость резки Зависит от типа и толщины материала
Режущая способность
Максимальная толщина резки
Материалы 1000Вт 1500Вт 2000Вт
Нержавеющая сталь 6мм 8мм 10мм
Углеродистая сталь 12мм 16мм 16мм
Латунь 4мм 5мм 8мм
Гальванизированный лист 3мм 3мм 4мм
Алюминий 4мм 6мм 8мм
Конфигурация Оптоволоконной системы лазерной резки

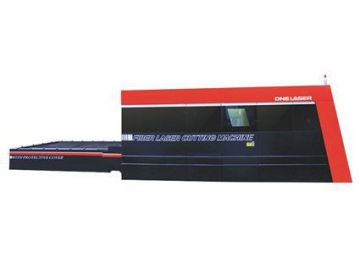

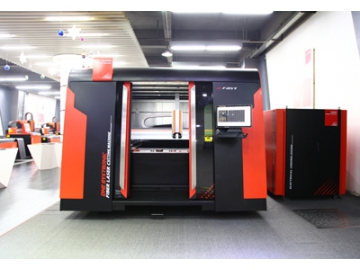

Закрытая структура с защитным покрытием

Самой большой особенностью станка для лазерной резки средней мощности серии FCCBDX - является закрытая конструкция с защитным покрытием, которая может эффективно не допускает металлическим частицам разлетаться. Эта серия станков для лазерной резки средней мощности подходит для обработки в местах с повышенными требованиями к производственной среде.

С другой стороны, наша контсрукция для лазерной резки очень прочная. Обработка отжигом в печи с ЧПУ значительно повышает прочность конструкции станка и обеспечивает стабильность точности станка в течение длительного времени. Покрытие поверхности станка очищается вручную, что позволяет увеличить срок службы корпуса станка минимум на 20 лет.

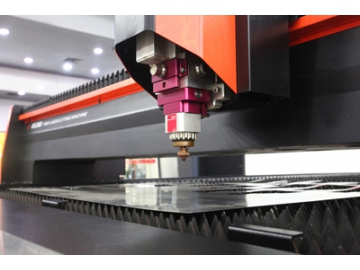

Головка лазерной резки

Лазер излучает только оригинальный лазерный луч, который сфокусирован линзой режущей головки, чтобы получить лазерный луч с достаточно высокой плотностью энергии.

Для резки тонкого листового металла, короткофокусная линза может работать хорошо и не требует поддержки высокой выходной мощности. В то же время, лазерная головка оснащена системой слежения с высокой чувствительностью, которая может поддерживать режущую головку и расстояние между ними в очень стабильном состоянии, и может сочетаться с короткой фокусной линзой, чтобы позволить лазерной головке завершить гладкую резку сложной детали.

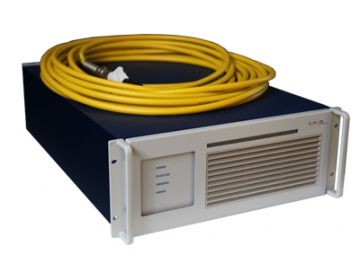

Источник питания оптоволоконного лазера

Все оптоволоконные лазеры DNE станка лазерной резки средней мощности являются маркой IPG.

IPG - является крупнейшим в мире производителем оптоволоконных лазеров. Эффективность фотоэлектрического преобразования этих оптоволоконных лазеров может достигать 30%, а срок службы может достигать более 100 000 часов, а это значит, что клиентам вообще не нужно всё заменять.

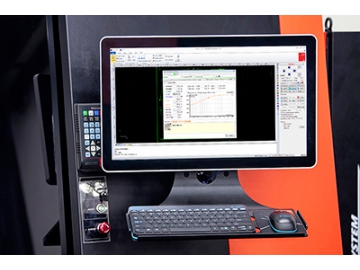

Сенсорная панель

В сочетании с технологией Swiss Bystronic и собственными мощными возможностями по разработке оптических систем мы разрабатываем интеллектуальную систему управления с сенсорным экраном, чтобы интерфейс управления был более простым, удобным и гибким.

Установка по желанию
  • Боковой стол для резки труб: это оборудование может резать до 3 метров материала трубы. Труборезное оборудование прикреплено к конструкции, где станок соединен с поперечиной, а в середине нет другой опоры. Труба может вращаться в одностороннем порядке с направлением резки.
  • Напольный труборезный стол: это устройство может резать до 6 метров материала трубы. По сравнению с боковым столом для резки труб, середина стола для резки труб снабжена автоматической опорой, а также установлены дополнительная направляющая и приводной двигатель. Направляющая может автоматически перемещать материалы, а приводной двигатель может осуществлять полностью синхронное вращение с направлением резания. Центрирующий зажим может быть сделан вручную или автоматически.
