Характеристики оборудования
1. Гидравлическая буровая установка с верхним ударником KL511 от Kaishan оборудована стандартной буровой штангой диаметром 51 мм и может выполнять вертикальное бурение (89-127 мм), бурение под наклоном и горизонтальное бурение. Машина широко используется при прокладке трубопроводов, строительстве фундаментов и ведении открытых горных разработок.
2. Буровая установка оборудована сверхнадежным гидравлическим ударником (23,4 кВт). Благодаря высокому крутящему моменту и передовой системе управления буровой агрегат отличается высочайшей производительностью даже при бурении самых сложных и твердых почв.
3. Рама машины может вращаться на 180°, что увеличивает площадь забоя до 26,5 квадратных метров, позволяя производить эффективное бурение даже в самых сложных рабочих условиях.
4. Гидравлическая буровая установка укомплектована высокопроизводительным и экономичным винтовым компрессором от Kaishan.
5. Силовой агрегат буровой установки расположен позади поворотной рамы и служит в качестве противовеса буровой стреле и буровому инструменту.
6. По заказу клиента предоставляется система беспроводного дистанционного управления, которая позволяет контролировать передвижение, выравнивание гусеницы и разворот рамы машины вне кабины оператора.

Характеристики проходческой буровой установки KL511
Габариты и вес Транспортные габариты (Д*Ш*В) 11100*2520*3320 мм
Масса 15000 кг
Буровая стрела и шасси Дорожный просвет 420 мм
Угол разворота рамы 120°+60°
Площадь забоя 26.5 м2
Угол выравнивания гусеницы 10° вверх, 10° вниз
Скорость передвижения 0-3.5 км/ч
Преодолеваемый уклон 30°
Сила тяги 120 кН
Силовой агрегат Дизельный двигатель Caterpillar C7
Кол-во цилиндров 6
Мощность 168 кВт /2200 об/мин
Тип трансмиссии Коробка передач
Гидравлический насос Поршневой насос переменной производительности ×2 + шестерёночный насос ×2
Винтовой компрессор Zhejiang Kaishan
Производительность компрессора 10 м3/ мин
Рабочее давление компрессора 10 бар
Масляный бак 350 л
Пылеуловитель Производительность и мощность пылеуловителя 23 м3/ мин , 1000 мм H2O
Число и материал фильтрующих элементов 13 шт./фибра
Площадь фильтрации 10 м2
Мощность гидравлического двигателя 12 кВт
Гидравлический ударник Модель HC170RP
Мощность 23.4 кВт
Макс. ударная нагрузка 180 бар
Частота 41 Гц
Макс. крутящий момент 1590 Нм
Макс. давление при вращении 200 бар
Макс. скорость вращения 130 об/мин
Смазка хвостовика бура Пневматический/масляный/электрический смазочный насос
Расход смазочного масла 115 капель/мин
Диаметр бурения 89-127 мм
Гидравлическая система Вождение , бурение Датчик нагрузки
Точность фильтрации 10 мкм
Мощность охлаждения Температура воздуха: +50°
Гидравлический бак 200 л
Буровая стрела, аппарель и система замены буровых штанг Угол подъема стрелы 83°
Угол подъема стрелы в сложенном виде 87°
Угол поворота аппарели -56°/52°, -20°/94°
Угол запрокидывания аппарели 125°
Наращивание аппарели 1353 мм
Ход подачи ударника 4020 мм
Макс. сила подачи 19 кН
Способ подачи Двигатель - цепная тяга
Глубина бурения 22 м
Способ соединения буровых штанг Автоматическая система соединения и разъединения
Кол-во буровых штанг 5+1
Тип буровой штанги C51-52R-C51-3660
Ход подачи за один толчок 4020 мм
Смазка резьбы буровых штанг Стандарт
Система управления Вождение Гидравлическое управление + система беспроводного дистанционного управления
Движения буровой стрелы Гидравлическое управление
Бурение Электрическое / гидравлическое управление
Переключение скоростей Бесступенчатое
Контроль бурения Система контроля ударной нагрузки
Противозаклинивающая система Гидравлическая
Напряжение Прямой ток 24В
Кабина Безопасность Защита от падения обломков в соответствии со стандартом
Уровень шума внутри кабины <85дБ
Функции системы управления Бурение, вождение, движения стрелы, замена буровых штанг
Сидение Регулирующееся
Кондиционер Охлаждение и обогрев
Дополнительно Радио и MP3 -проигрыватель
Особенности станка

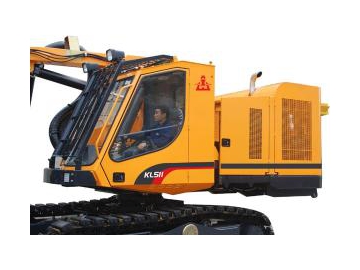

  • Кабина

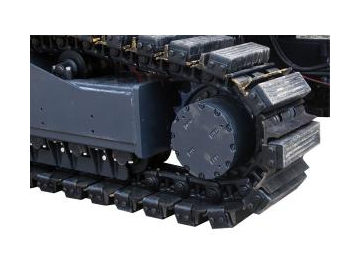

  • Гусеница

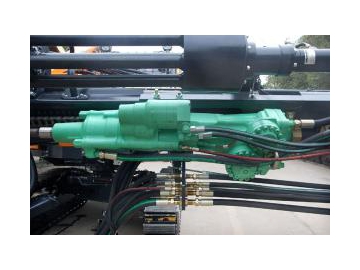

  • Гидравлический ударник

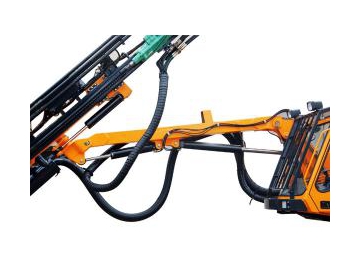

  • Стрела

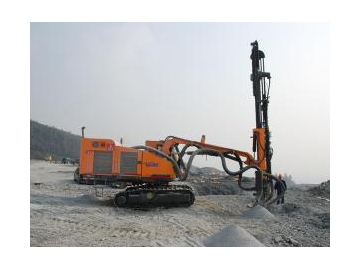

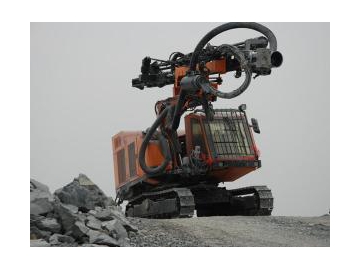

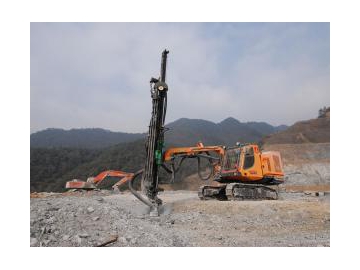

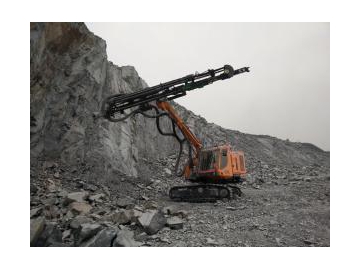

Буровая установка в работе
