Твердосплавная концевая трехзубая фреза (угол наклона зубьев 45°)
Твердосплавная концевая трехзубая фреза (угол наклона зубьев 45°)

Твердосплавная концевая трехзубая фреза (угол наклона зубьев 45°)

Применение

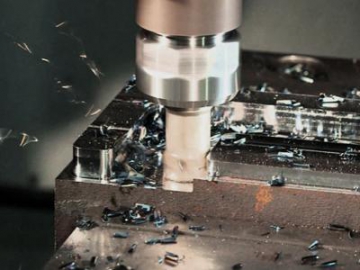

Фрезерный инструмент с тремя зубьями и углом наклона зубьев 45° используется на фрезерных станках для обработки плоских поверхностей, боковых поверхностей, обработки канавок и обработки деталей.

Материал

Карбид (твердый метал)

Технические характеристики
Диаметр хвостовика, мм (D1) Допуск (мм)
Менее 10 0-0.002
Более 10 0-0.0025
Длина Диаметр фрезы, мм (D) Диаметр хвостовика, мм (D1) Длина канавки, мм (L1) Общая длина, мм (L)
Стандарт 1 4 3 50
1.5 4 4.5 50
2 4 6 50
2.5 4 7 50
3 4 8 50
4 4 11 50
5 6 13 50
6 6 15 60
7 8 18 60
8 8 20 75
9 10 23 75
10 10 25 75
11 12 28 75
12 12 30 75
16 16 40 100
20 20 40 100
Натяжение 4 4 16 75
5 6 20 75
6 6 25 75
8 8 30 75
4 4 20 100
5 6 25 100
6 6 30 100
8 8 35 100
10 10 40 100
12 12 45 100
8 8 40 150
10 10 50 150
12 12 50 150
16 16 70 150
