Описание

Этот станок для лазерной резки с открытой конструкцией очень практичен. Мы предлагаем три модели с мощностью - 1000Вт и 2000Вт на ваш выбор. Для обработки обычной металлической пластины, таких как производство кухонной утвари из нержавеющей стали, металлических ламп и фонарей, автомобильных деталей, рекламных щитов и т. д., Оборудование этой серии достаточно для выполнения всех ежедневных работ по резке. И этот станок для лазерной резки имеет значительно более низкие эксплуатационные расходы и потребление энергоресурсов.

Применение
  • Электрическая мощность
  • Автомобильное производство
  • Электрооборудование
  • Оборудование и приспособления для фабрик-кухни
  • Рекламные щиты
  • Производство автолиста
  • Прецизионные детали тяжелых оборудований
  • Изготовление металлоконструкций
Материалы
  • Нержавеющая сталь
  • Малоуглеродистая сталь
  • Гальванизированная сталь
  • Электропроводящие листы (элетролитный)
  • Латунный лист
  • Алюминиевый лист
  • Марганцовистая сталь
  • Различного вида легированной пластины
  • Листы редкого металла

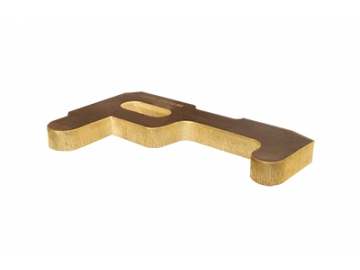

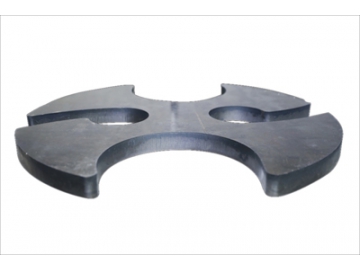

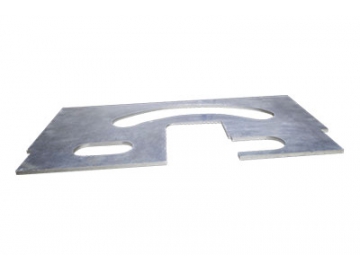

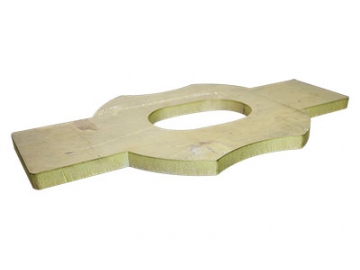

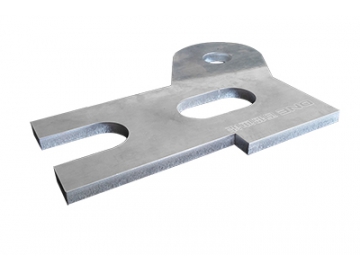

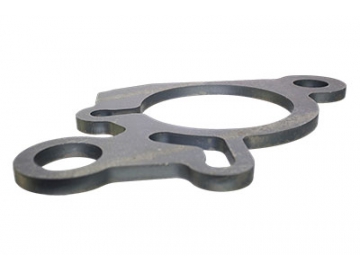

Галерея изображения лазерной резки

Заметка: если вам необходима резка металлических труб, выберете функцию – резка труб. Эта опция есть во всех наших моделях станков лазерной резки.

Преимущества
  • Эффективность фотоэлектрического преобразования может достигать 30%, и требуется лишь небольшое охлаждение, что может значительно сэкономить затраты на энергопотребление во время работы;
  • Система оптоволоконной лазерной резки не имеет сложной системы направляющих луча и не требует регулировки пути луча, поэтому ежедневное техническое обслуживание очень простое;
  • Длина волны оптоволоконного лазера составляет 1,064мкм, что легко поглощается металлическим материалом. Эффективность резки чрезвычайно высока, поэтому стоимость обработки металла может быть сведена к минимуму;
  • Весь станок для лазерной резки имеет компактную структуру, и конкретный размер может быть изменен в соответствии с требованиями клиентов, чтобы они занимали меньше место.
  • Это оборудование может снабжать системой резки труб и различных видом металлических труб. Здесь вы можете, больше ознакомится:
Технические параметры
Мощность 1000Вт 1500Вт 2000Вт
Максимальная мощность потребления 13кВт 15кВт 18кВт
Потребность в электричестве 380В,50Гц/60Гц,60A
Точность пошагового позиционирования ±0.02мм
Монтажный стол 1500×3000мм²,1500×4000мм²
Производственная площадь Взять 1500*3000мм сменный стол в качестве примера, площадь составляет 4700*5000мм, также можно настроить по требования заказчика.
Скорость резки Зависит от типа и толщина материала

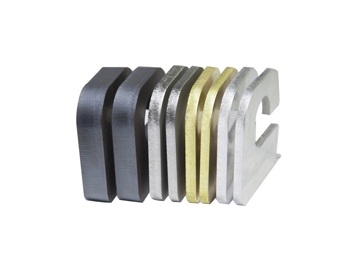

Режущая способность
Максимальная толщина резки
Материалы 1000Вт 1500Вт 2000ВТ
Нержавеющая сталь 6мм 8мм 10мм
Углеродистая сталь 12мм 16мм 16мм
Латунь 4мм 5мм 8мм
Гальванизированный лист 3мм 3мм 4мм
Алюминий 4мм 6мм 8мм
Конфигурация Оптоволоконной системы лазерной резки

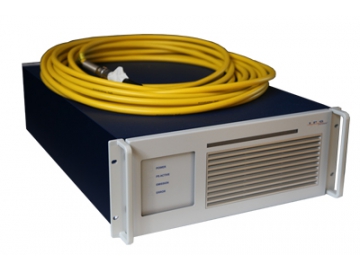

Источник питания оптоволоконного лазера

В серии станков для лазерной резки средней мощности FCC используются оптоволоконные лазеры марки IPG. Полученный оригинальный лазерный луч имеет хорошее качество и небольшой размер светового указателя. После фокусировки линзы режущей головки он может формировать высокоэнергетический лазерный луч, который может быстро разрезать металлический лист из различных материалов.

С другой стороны, в качестве основного компонента всей машины для лазерной резки долговечность волоконного лазера имеет большое значение для снижения затрат на техническое обслуживание. Источник полупроводниковой накачки волоконного лазера IPG может работать до 100 000 часов, что означает, что клиентам вообще не нужно заменять все.

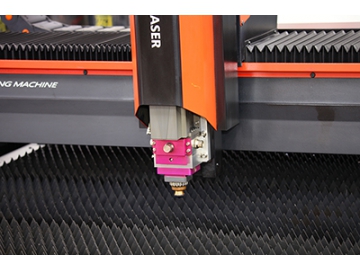

Головка для лазерной резки

Для резки тонкой металлической пластины, режущая головка с короткой фокусной линзой может достигать высокой концентрации лазерного луча и не требует поддержки высокой выходной мощности. В то же время система слежения за лазерной головкой очень чувствительная, так что лазерная головка может завершить гладкую резку сложной детали.

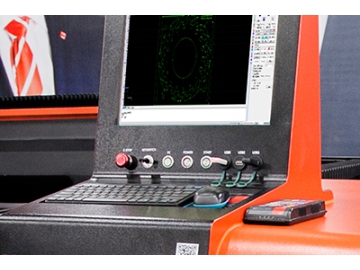

Сенсорная панель

Сенсорный экран - это интерактивное окно между персоналом и станком для резки. В сочетании с технологией Swiss Bystronic и собственными мощными возможностями по разработке оптических систем мы разрабатываем интеллектуальную систему управления с сенсорным экраном, чтобы интерфейс управления был более простым, удобным и гибким.

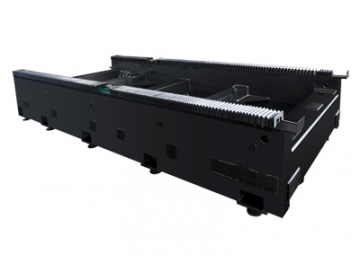

Конструкция открытого станка

Конструкция машины этого оптоволоконного лазерного станка: представляет собой открытую конструкцию, позволяющую оператору непосредственно наблюдать за процессом резки. Посредством обработки отжигом электропечи с числовым программным управлением высокой стойкости может гарантировать, что конструкция станка не будет деформироваться после длительного использования.

Покрытие на поверхности конструкции машины вручную. Покрытие с помощью ручной щетки может увеличить срок службы корпуса инструмента минимум на 20 лет.

Установка по желанию
  • Боковой стол для резки труб: это оборудование может резать до 3 метров материала трубы. Труборезное оборудование прикреплено к конструкции, где станок соединен с поперечиной, а в середине нет другой опоры. Труба может вращаться в одностороннем порядке с направлением резки.
  • Напольный труборезный стол: это устройство может резать до 6 метров материала трубы. По сравнению с боковым столом для резки труб, середина стола для резки труб снабжена автоматической опорой, а также установлены дополнительная направляющая и приводной двигатель. Направляющая может автоматически перемещать материалы, а приводной двигатель может осуществлять полностью синхронное вращение с направлением резания. Центрирующий зажим может быть сделан вручную или автоматически.
