Флексомонтажная машина

Машина для монтажа флексографских печатных форм

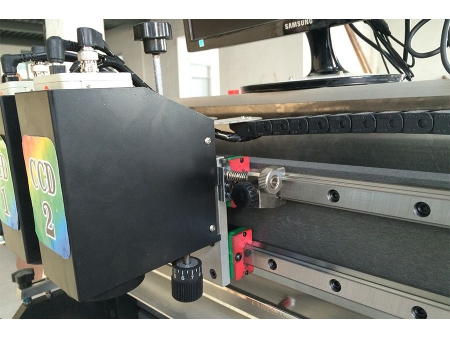

• Для позиционирования по левому и правому краю используются линейные направляющие HIWIN (Тайвань), обеспечивающие точное перемещение монтажного узла. Конструкция включает винтовой механизм регулировки, позволяющий перемещать рамку объектива вверх, вниз, вправо и влево. Двойная направляющая система с верхней и нижней рейкой повышает точность позиционирования.

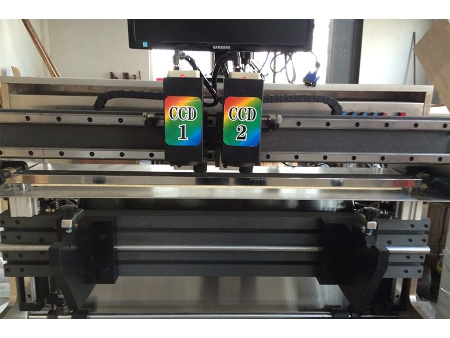

• Машина оснащена объективами MINTORN Taiwan и Asia Optical Group, а также CCD-камерой высокого разрешения. Изображение выводится на LCD-дисплей Samsung с четким отображением монтажной области. Цифровые перекрестные линии перемещаются независимо друг от друга и поддерживают точное совмещение фотополимерных форм. Для настройки предусмотрены две горизонтальные и две вертикальные линии.
• Камера поддерживает регулировку в шести направлениях и настройку параллельности. Система регистрации оснащена пневматической прижимной плитой для повышения точности совмещения. Винтовой механизм микрорегулировки позволяет точно позиционировать базовую линию и поддерживать одинаковое положение печатных форм на формном валу.
• После установки формы оператор может проверить точность монтажа непосредственно на оборудовании.
• Флексомонтажная машина упрощает процесс монтажа печатных форм и снижает время настройки печатной машины.
• Используется совместно с машинами для флексографической печати, ротационной флексопечати, типографской печати и других типов.
