Твердосплавная токарная пластина 80°
Твердосплавная токарная пластина 80°

Твердосплавная токарная пластина 80°

Твердосплавная токарная пластина на 80°, также известная как пластина для токарной обработки типа C, используются для изготовления деталей различных размеров, от малых до больших. Когда токарная пластина обрабатывает заготовки, на срок службы влияют скорость, подача и глубина. Во время установки пользователи должны следить за тем, чтобы гнездо режущей пластины не было повреждено, не было пыли и не образовывалось стружки при обработке. Для очистки места установки режущей пластины можно использовать сжатый воздух.

Известные пользователи твердосплавными токарными пластинами от компании LONNZ:

INGERSOLL CUTTING TOOL, KYOCERA, SANDVIK COROMANT, SUMITOMO, ULTRA-DEX USA, WALTER VALENITE и WIDIA

Общие сведения
  • Тип: CCMT
  • Стружколоматель: MM
  • Применение: детали среднего размера
  • Форма вставки: 80 градусов
  • Материал: карбид
  • Покрытие: MTCVD
  • Тип монтажа: винтовой зажим
  • Угол уклона: позит.
  • Стандарт: ISO
Технические характеристики

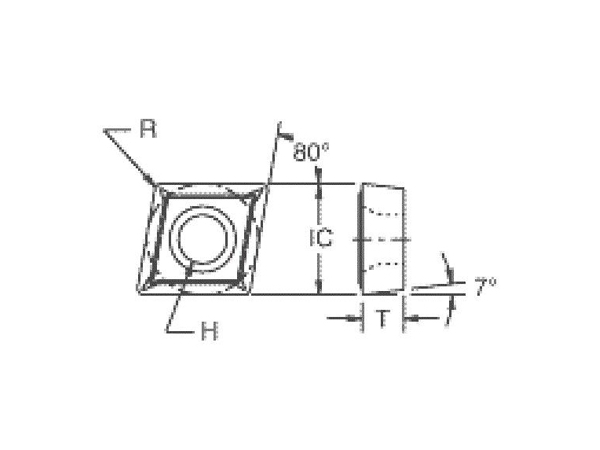

Модель IC (in) T (in) R (in) H (in) Винт Резьбовой шаг Коническая пробка Размер сверла Торкс
CCGT21.50.5 1/4 .094 .008 .110 TS-25.45-6M2 2.5 мм X .45 шаг (длина 6 мм) M02.5 X 0.45 HSS 3FL #46 T7
CCGT21.51 1/4 .094 .016 .110 TS-25.45-6M2 2.5 мм X .45 шаг (длина 6 мм) M02.5 X 0.45 HSS 3FL #46 T7
CCGT32.50.5 3/8 .156 .008 .173 TS-4.7-10M1 4 мм X 0.7 шаг (длина 10 мм) M04 X 0.7 HSS 4FL #30 T15
CCGT32.51 3/8 .156 .016 .173 TS-4.7-10M1 4 мм X 0.7 шаг (длина 10 мм) M04 X 0.7 HSS 4FL #30 T15
CCGT32.52 3/8 .156 .031 .173 TS-4.7-10M1 4 мм X 0.7 шаг (длина 10 мм) M04 X 0.7 HSS 4FL #30 T15
CCGT430.5 1/2 .187 .008 .217 TS-5.8-10M1 5 мм X 0.8 шаг (длина 10 мм) M05 X 0.8 HSS 4FL #19 T20
CCGT431 1/2 .187 .016 .217 TS-5.8-10M1 5 мм X 0.8 шаг (длина 10 мм) M05 X 0.8 HSS 4FL #19 T20
CCGT432 1/2 .187 .031 .217 TS-5.8-10M1 5 мм X 0.8 шаг (длина 10 мм) M05 X 0.8 HSS 4FL #19 T20
