Цифровая конференц-система серии HT-9500 – это гибкая и надежная конференц-система для переговоров любого уровня от бизнес встреч до различных международных саммитов. Возможности системы включают в себя управление микрофоном, автоматическое видео отслеживание, запись звука конференции, голосование и тому подобные функции.

Цифровая конференц-система серии HT-9500 снабжена функцией доступа к основному блоку и управления им через программное обеспечение. Оператор управляет и контролирует ход конференции.

Другие устройства, такие как компьютеры, сенсорные панели, проекторы и громкоговорители, по желанию могут быть интегрированы с цифровой конференц-системой серии HT-9500.

Схема Подключения Системы

Основной Блок Цифровой Конференц-Системы (CMU) HT-9500M

  • HT-9500M

Основной блок – это главный механизм всей конференц-системы. Он обеспечивает питание всех пультов и служит ключевым компонентом для связи аппаратного обеспечения системы с программным управлением. Система использует такие методы DSP, как подавление обратной связи, шумоподавление, автоматическое усиление и цифровое выравнивание. Это гибкое и надежное решение для любой конференции или международной встречи, нуждающейся в переводчиках.

  • Кабели FTP Cat6 используются для передачи данных и электропитания, поддерживающие передачу сообщений со скоростью 100 Мбит / с. Аудиосигналы передаются на большие расстояния.
  • Система поддерживает частоту дискретизации 48 кГц.
  • Для обеспечения четкого, высокочувствительного и идеального качества звука доступны встроенный высокопроизводительный двухъядерный процессор CMU, 32-битные высокоскоростные технологии DSP, подавление обратной связи, шумоподавление, автоматическое усиление и цифровое выравнивание.
  • Встроенный процессор контроля видео и голосования, матрица переключения высокого разрешения доступны для автоматического отслеживания видео с матрицей HD видео.
  • Система имеет встроенный USB, позволяющий осуществлять запись и мониторинг.
  • Различные типы интерфейсов, такие как Ethernet, RS422 и RS232
  • Доступны три режима, включая REQUEST (1-4), LIMIT (1-4) и FIFO (1-4). Все они поддерживают функцию синхронизации речи.
  • Несколько функций конференц-связи при подключении к компьютеру
  • Поддержка Dante DCN-9500M (по желанию)
Технические Параметры
  • Емкость микрофона: ≤320
  • Частотная характеристика: 20 Гц-20 кГц, SNR:> 80 дБ
  • THD: <0,05%
  • Электропитание: 230 В переменного тока, 50/60 Гц
  • Аудиовыход: 18 дБ, балансный
  • Выходное напряжение: 24 В постоянного тока
  • PIN-код с интерфейсом управления, тип D (розетка), подключение к центральной системе управления (RS232C)
  • RJ45 Ethernet, подключение к ПК, RS422 подключение к высокоскоростной купольной камере.
  • Максимальная потребляемая мощность: 300 Вт
  • Подключение: Ethernet-кабель FTP Cat6
  • Системные розетки: RJ45x4
  • Размеры: 483x360 x 88 мм , стойка 2 U 19 ”
  • Вес нетто: 7,6 кг

Устройство Расширения Цифровой Конференц-Системы HT-9500E

  • HT-9500E

С помощью модуля расширения для конференц-связи система может поддерживать больше микрофонов.

Технические Параметры
  • Электропитание: 230 В переменного тока, 50/60 Гц
  • Выходное напряжение: 24 В постоянного тока
  • Максимальная потребляемая мощность: 300 Вт
  • Подключение: Ethernet-кабель FTP Cat6
  • Системные розетки: RJ45x4
  • Размеры: 483 x 360 x 88 мм, стойка 2U 19 дюймов
  • Вес нетто: 7,2 кг

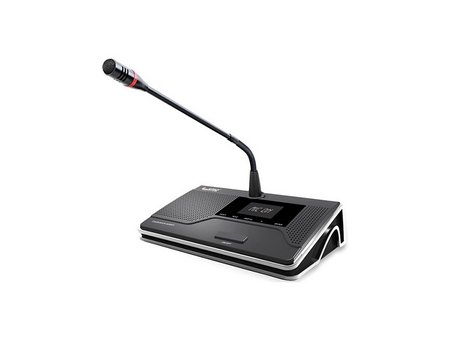

Микрофонные блоки для Конференц-Системы HT-9200c/d, HT-9210c/d, KT-Q220c/d, HT-9500c/d, KT-9510c/d

  • HT-9200c
  • HT-9200d
  • HT-9210c
  • HT-9210d
  • HT-9220c
  • HT-9220d
  • HT-9500c
  • HT-9500d
  • HT-9510c
  • HT-9510d

Микрофонные блоки - это и пульт председателя и пульт делегата.

Технические Параметры
  • Частотный диапазон: 40 Гц-16 кГц
  • Подключение: Ethernet-кабель FTP Cat6
  • Интерфейс подключения: RJ45x2
  • Тип: однонаправленный электретный конденсаторный микрофон
  • Чувствительность: -44 дБ ± 2 дБ
  • Направленность:> 20 дБ (1 кГц)
  • Эквивалентный шум: 20 дБА (SPL) Максимальный уровень звукового давления: 125 дБ (THD <3%)
  • Микрофон на гибкой стойке: HT-9500P1: 30 см; HT-9500P2: 42 см
Модель Установка Функция ПДК
HT-9200c / d Стол Стол Dis / Vid 2,2 Вт
HT-9210c / d Скрытый монтаж Dis / Vid 2,2 Вт
HT-9220c / d Скрытый монтаж Dis / Vid / Голосование / СПК 2,5 Вт
HT-9500c / d Стол Стол Dis / Vid / Голосование / СПК 2,5 Вт
HT-9510c / d Стол Стол Дис / Видео / СПК 2,5 Вт

Терминальный Блок Конференц-Системы HT-ZD01

  • HT-ZD01

В цифровой конференц-системе последний микрофонный блок каждого выхода Ethernet подключается к одному терминальному блоку.

Микрофон на гибкой стойке HT-9500P1, HT-9500P2

Ethernet FTP Cat6 Кабель

Кабель FTP Cat6 Ethernet используется для подключения устройств конференц-системы. Доступны кабели различной длины

Информация для Заказа
  • HT-9500M - Основной блок цифровой конференц-связи
  • DCN-9500M - Основной блок цифровой конференц-связи (Dante)
  • HT-9500E - Устройство расширения конференц-связи
  • HT-9200c / HT-9210c / HT-9220c / HT-9500c / HT-9510c - Микрофон председателя
  • HT-9200d / HT-9210d / HT-9220d / HT-9500d / HT-9510d - Микрофон делегата
  • HT-ZD01 - Терминал конференц-связи
  • HT-CAT6 / XXM - Удлинительный кабель FTP CAT6 длиной n-метров
  • HT-HD0401S - Гибридная матрица HD
  • HT-9500P1 / HT-9500P2 - Микрофон на гибкой стойке
