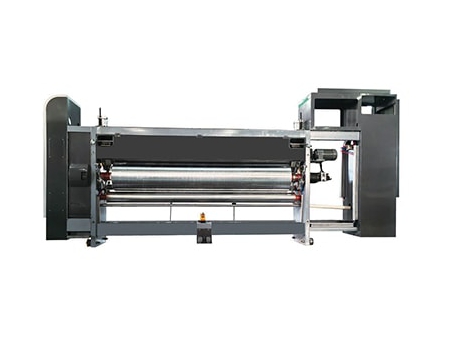

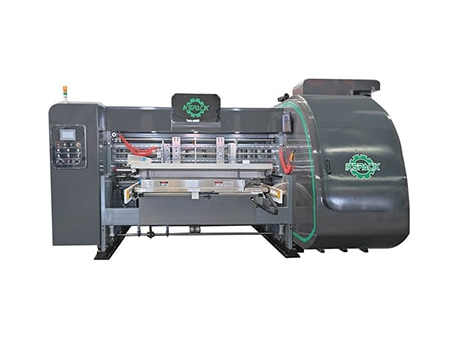

Высокоскоростная печатно-слоттерная машина BYY-HS
Запрос цены
Переднекромочная подача, печать, слоттирование и высечка
Технические характеристики
| Параметр | |||
| Печатные секции | Настраивается в соответствии с требованиями клиента | ||
| Материал для печати | Гофрокартон с профилями A, B, C, AB, BC и ABC (макс. зазор по толщине картона 11 мм) | ||
| Расчётная скорость | 300 шт./мин | 250 шт./мин | 150 шт./мин |
| Экономичная скорость | 250 шт./мин | 200 шт./мин | 130 шт./мин |
| Макс. размер листа | 900×1800/2000/2200/2400/2600 мм | 1200×1800/2000/2200/2400/2600 мм | 1400×1800/2000/2200/2400/2600 мм |
| Мин. размер листа: Прямой нож Обратный нож | 300×640 мм 300×720 мм | 350×720 мм 350×740 мм | 400×720 мм 400×740 мм |
| Макс. размер печати | 900×1600/1800/2000/2200/2400 мм | 1200×1600/1800/2000/2200/2400 мм | 1400×1600/1800/2000/2200/2400 мм |
| Макс. размер высечки | 900×1700/1900/2100/2300/2500 мм | 1200×1700/1900/2100/2300/2500 мм | 1400×1700/1900/2100/2300/2500 мм |
| Стандартная толщина печатной формы | 7,2 мм | 7,2 мм | 7,2 мм |
| Ширина паза × макс. глубина | 7×220 мм | 7×300 мм | 7×350 мм |
| (Количество ножей и глубина паза могут быть увеличены) | |||
| Прямой нож Обратный нож | 150×150×150×150 мм 250×90×250×90 мм | 170×170×170×170 мм 260×90×260×90 мм | 170×170×170×170 мм 260×90×260×90 мм |
| Диаметр печатного вала (с учётом толщины формы) | Ø300 мм | Ø408 мм | Ø480 мм |
Особенности
- Оснащена компьютерной регулировкой для более быстрой смены заказов и удобной эксплуатации
- Боковины машины и ключевые компоненты изготавливаются на высокоточных обрабатывающих центрах и проходят финишную обработку на шлифовальных станках с ЧПУ
- Все передаточные валы и ролики изготовлены из высококачественной стали, прошли высокоточную динамическую балансировку, твёрдое хромирование и шлифовку поверхности
- Передаточные шестерни изготовлены из легированной стали 20CrMnTi, цементированы, закалены и прошлифованы до HRC 58-62 для длительного срока службы и высокой точности приводки цвета
- Основные узлы трансмиссии используют бесшпоночные зажимные кольца, что устраняет зазоры соединений и обеспечивает пригодность для длительной высокоскоростной печати
- Вся машина использует распылительную систему смазки и оснащена устройством автоматического баланса масла
- Предусмотрены функции автоматического возврата в ноль и автоматического сброса
- Оснащена сетью управления PCLINK, программным обеспечением MCGS, низковольтными электрическими компонентами Siemens и инверторным управлением главного двигателя, что обеспечивает экономию электроэнергии до 30%
- Двухвальная конфигурация слоттирования оснащена полноценной компьютерной системой управления производством, а одновальная конфигурация слоттирования - компьютерной системой управления всей машиной
- Анилоксовые валы доступны в металлическом или керамическом исполнении, а линиатура подбирается в соответствии с требованиями клиента
- Опциональный керамический анилоксовый вал высокой линиатуры с закрытой ракельной камерой позволяет выполнять печать 80-90 LPI
Конфигурация
Секция подачи
- Система переднекромочной подачи использует механизм подачи с лёгким давлением, снижая трение между картоном и столом подачи примерно на 60%. Это сохраняет исходную прочность гофрокартона, предотвращает смятие гофры и чрезмерное сжатие, а также обеспечивает плавную подачу после биговки. Система работает стабильно, точно и быстро подаёт листы и подходит для всех типов гофрокартона.
- Используется вакуумная вспомогательная подача с регулировкой расхода и давления воздуха в зависимости от размера картона.
- Предусмотрена конструкция с двумя транспортными валами, при этом один комплект подающих валов использует пневматические эластичные резиновые валы, не повреждающие прочность гофрокартона. В сочетании с верхним устройством удаления пыли всасыванием это эффективно удаляет загрязнения с печатной поверхности и повышает качество печати.
- Положение левого бокового упора и заднего упора регулируется электрически, а пневматическое устройство выравнивания листов обеспечивает более точное поперечное позиционирование.
- Цветной сенсорный экран 10,4 дюйма управляет секцией подачи, печатной секцией, секцией слоттирования и высекальной секцией, поддерживая сброс в одно касание, сохранение и память заказов, фиксированную скорость 60/80/100, инфракрасный фотоэлектрический счётчик и предварительную настройку количества по заказу.
Печатная секция
- Печатные валы и передаточные валы изготовлены из высококачественной стали, точно прошлифованы и покрыты твёрдым хромом, а компьютерная динамическая балансировка устраняет центробежную силу.
- Печатный вал оснащён устройством крепления формы с фиксированным валом трещоточного типа и полноразмерным пазом для навешивания формы. Ножное электрическое управление позволяет вращение вперёд и назад для быстрой и удобной установки и снятия печатной формы.
- Система распределения краски резиновым валом использует стальной сердечник с износостойким резиновым покрытием и точной шлифовкой для эффективной передачи краски. (Опция: ракельная система подачи краски.)
- Анилоксовый вал имеет шлифованную и тиснёную стальную поверхность с твёрдым хромированием. (Опция: керамический анилоксовый вал, линиатура на выбор 160-500.)
- Регулировка фазы печати и осевая регулировка используют планетарный механизм и управляются через сенсорный экран ПЛК с цифровой регулировкой 360°, доступной как во время работы, так и при остановке. Инверторный привод двигателя обеспечивает точную регулировку окружной скорости печатного вала с точностью до 0,1 мм.
Высекальная секция
- Вал резиновой накладки: изготовлен из центробежно-литой стали, прошёл динамическую балансировку, точную шлифовку и твёрдое хромирование. Оснащён механическим устройством поперечного смещения (±20 мм) для продления срока службы резиновой накладки. Встроенная система автоматической компенсации дифференциальной скорости корректирует отклонения высечки, вызванные износом накладки.
- Высекальный вал: также изготовлен из центробежно-литой стали, проходит динамическую балансировку, точную шлифовку и твёрдое хромирование для обеспечения долговечности и точности реза.
Слоттерная секция
- Все размеры коробки, включая высоту и фазу, задаются компьютером через человеко-машинный интерфейс, что повышает эффективность и позволяет хранить до 500 стандартных заказов.
- Двухвальная конструкция с биговальными роликами большого диаметра обеспечивает отличное формирование коробок.
- Держатель слоттерного ножа, биговальный ролик и обрезной нож используют поперечное перемещение на прецизионном шариковом винте, что обеспечивает высокую точность позиционирования и продлевает срок службы инструмента.
- Эластичная конструкция ножа для подрезки углов позволяет резать 3- и 5-слойный гофрокартон без дополнительной регулировки.
- Слоттерные ножи изготовлены из высококачественной легированной стали, прошли термообработку и точную шлифовку, обладают высокой твёрдостью и вязкостью для длительного срока службы.
- По требованию доступны опциональные устройства пробивки отверстий и ручек.
