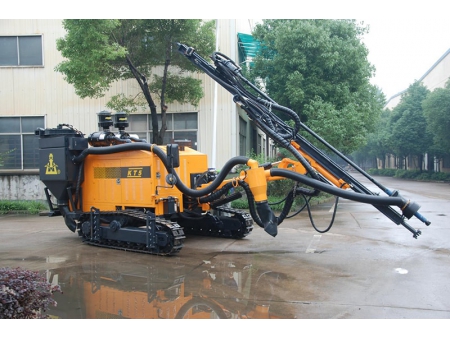

Буровой станок KT5C/KT5H для открытых работ
Наш буровой станок KT5C/KT5H ударно-вращательного бурения (DTH) используется в открытых горных работах. Станок представляет собой усовершенствованное буровое устройство со встроенной винтовой воздушной компрессорной системой, имеет компактную и прочную конструкцию, гусеничную платформу, обеспечивающую мобильность передвижения, и обеспечивает высокую производительность и эффективность бурения. Станок оснащен двигателем Yuchai (China III), соответствующим всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ80-105мм
Глубина эффективного бурения: 25м
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3000мм
Двигатель станка: Yuchai YC6J190-T303 (140кВт/190л.с.)
| Модель | ||
| Твердость бурения | f=6-20 | f=6-20 |
| Диаметр бурения | Ø90-127 мм | 80-105 мм |
| Экономическая глубина бурения | 24 мм | 25 мм |
| Скорость передвижения | 0-3 км/ч | 2,5/4,0 км/ч |
| Проходимость по склону | 25° | 30° |
| Клиренс | 330 мм | 430 мм |
| Общая мощность | 162 кВт / 2200 об/мин | 140 кВт |
| Дизельный двигатель | Yuchai YC6J220-T300 | Yuchai YC6J190-T303 |
| Производительность винтового компрессора | 13 м³/мин | 10 м³/мин |
| Давление нагнетания винтового компрессора | 18 бар | 15 бар |
| Габариты (Д×Ш×В) | 8300×2450×2650 мм | 6500×2400×2600 мм |
| Вес | 9500 кг | 8000 кг |
| Скорость вращения гиратора | 0-120 об/мин | 0-120 об/мин |
| Крутящий момент | 1680 Н·м | 1400 Н·м |
| Макс. усилие нажатия-вытягивания | - | 25000 Н |
| Угол подъема стрелы | Вверх 48°, вниз 16° | Вверх 54°, вниз 26° |
| Угол наклона подающей балки | 147° | 125° |
| Угол поворота каретки | Вправо 53°, влево 52° | Вправо 47 °, влево 47° |
| Горизонтальный наклон каретки | Вверх 10°, вниз 10° | Вправо -15°～97° |
| Угол поворота стрелы | Вправо 34°, влево 25° | Вправо 53°, влево 15° |
| Угол выравнивания | Вверх 10°, вниз 10° | Up 10°, down 9° |
| Рабочий ход подачи | 3500 мм | 3000 мм |
| Компенсационная длина | 900 мм | 900 мм |
| Буровой молот | 3" | M3 |
| Буровая штанга | Ø64×3000 мм | φ64×3000 мм |
| Способ пылеулавливания | Сухой способ (вихревой ламинарный, гидравлический привод) | Сухой способ (вихревой ламинарный, гидравлический привод) |
- Воздушный фильтр
- Гиратор с высоким крутящим моментом
- Гусеничная платформа, адаптирующаяся к любой поверхности
- Удобная панель управления
