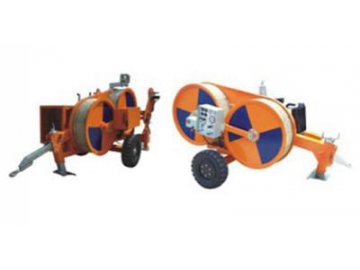

Натяжная-тормозная (реверсивная) машина для ВОЛС

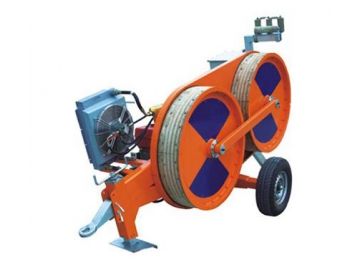

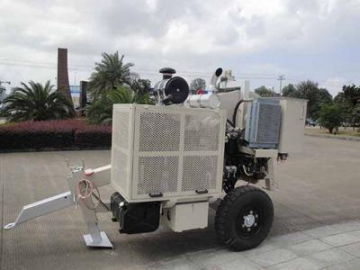

Натяжная-тормозная (реверсивная) машина для ОКГТ заменяет старые ОКГТ (оптический кабель, помещенный в грозозащитный трос) на новые. Гидравлическая натяжная машина

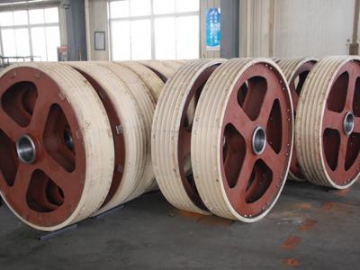

является комбинированным устройством для замены провода заземления, провода оптического кабеля ОКГТ и самоподдерживающегося диэлектрического оптического кабеля. Благодаря большому колесу и сильному двигателю, устройство легко извлекает провода заземления, наматывая их на стальной или деревянный барабан. Канавки главного барабана изготовлены из высокопрочных взаимозаменяемых нейлоновых частей.
Производительность гидравлической натяжной- тормозной машиныSA-YQZ40CSA-YQZ40DSA-YQZ60
| Максимальное натяжение/ Максимальная тяга | 40кН/40кН | Максимальное натяжение/ Максимальная тяга | 40кН/40кН | Максимальное натяжение/ Максимальная тяга | 60кН/60кН |
| Непрерывное затягивание/натяжение линии (кН) | 35кН/35кН | Непрерывное затягивание/натяжение линии(кН) | 35кН/35кН | Непрерывное затягивание/натяжение линии(кН) | 55кН/55кН |
| Максимальная скорость | 5км/ч | Максимальная скорость | 5км/ч | Максимальная скорость | 5км/ч |
| Примечание: основной режим работы рассчитывается при 20° C и на уровне моря | |||||
SA-YQZ40CSA-YQZ40DSA-YQZ60
| Диаметр главного барабана | 1200мм | Диаметр главного барабана | 1200мм | Диаметр главного барабана | 1500мм |
| Максимальный диаметр проводника | 32мм | Максимальный диаметр проводника | 32мм | Максимальный диаметр проводника | 40мм |
| Вес | 3600кг | Вес | 3200кг | Вес | 4800кг |
| Габариты | 4170x1850x2400 | Габариты | 3600x1850x2400 | Габариты | 5500x1890x2400 |
SA-YQZ40CSA-YQZ40DSA-YQZ60
| Двигатель | Deutz F4L912(импортный) | Двигатель | Cummins 4BT3.9(Dong Feng ) | Двигатель | Deutz BF4L914(импортный) |
| Дизельный | 51 кВт/2500 обор/мин | Дизельный | 60 кВт/2000 обор/мин | Дизельный | 82.5 кВт/2500 обор/мин |
| Система охлаждения | Воздушная | Система охлаждения | Воздушная | Система охлаждения | Воздушная |
| Электрическая система | 12В | Электрическая система | 12В | Электрическая система | 12В |
| Главный насос | Rexroth (Bosch) |
| Главный двигатель | Rexroth (Bosch) |
| Редуктор | RR (Итальянский) |
| Радиатор | AKG |
| Устройство для измерения давления | WIKA |
| Гидравлический клапан | Rexroth (Bosch) |
Гидравлическая разомкнутая цепь позволяет контролировать натяжение с незначительными отклонениями во время изменения скорости.
Конфигурация- Автоматический гидротормоз
- Гидравлический динамометр с уставкой и автоматическим контролем максимального натяжения
- Система охлаждения масла гидросистемы
- Механическая рулетка
- Неподвижная ось для буксировки при максимальной скорости 30 км/ч с механическим ручным тормозом
- Гидравлический блок питания для управления стойки барабана с гидравлическим двигателем или 1 стальной катушкой.
- Коробка передач с 3 рабочими положениями:
- -- нейтральное положение (с независимыми главными барабанами для загрузки и разгрузки)
- --положение низкого натяжения
- --положение условного натяжения
- Механический подвижный стабилизатор переднего кабелеукладчика
- Заземляющее устройство
