Самозабуривающиеся анкерные болты для укрепления грунта

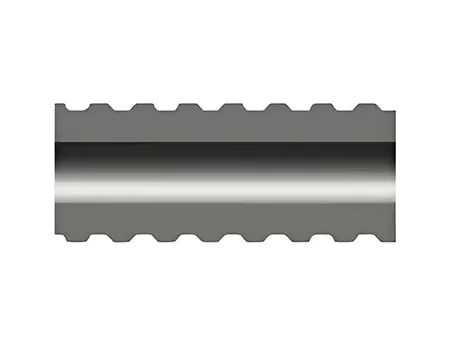

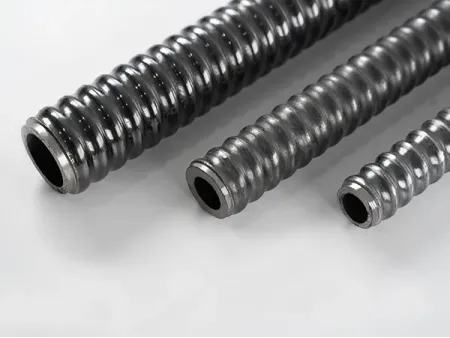

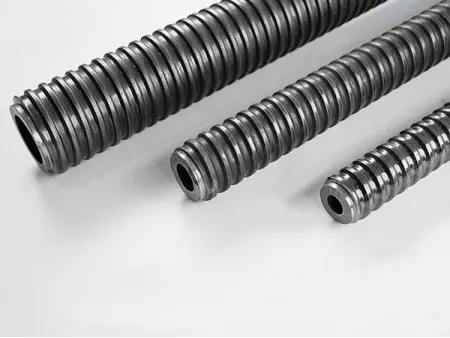

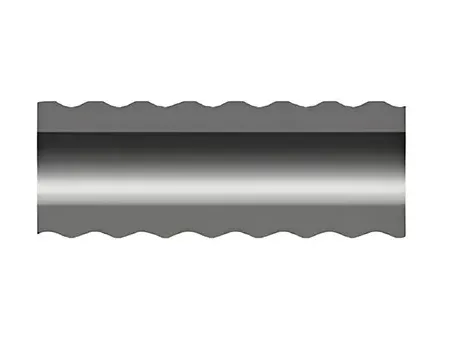

Самозабуривающийся анкерный болт изготавливается из толстостенных бесшовных стальных труб, соответствующих стандартам API. Эти трубы подвергаются процессу теплой накатки для создания точной резьбы, доступной в вариантах с R-резьбой (круглой), соответствующей стандартам ISO, или T-резьбой (трапецеидальной), разработанными по собственным стандартам компании.
Процесс создания резьбы не только гарантирует ее точность, но и улучшает структуру стали, делая анкерную штангу прочнее. Для защиты анкерной штанги от воздействия окружающей среды и коррозии, поверхность может быть защищена методом горячего цинкования или покрыта эпоксидным слоем, обеспечивая долговечность и надежность конструкции.

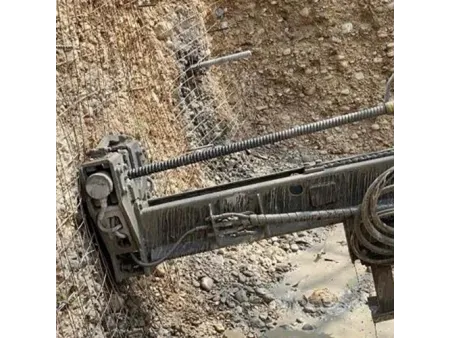

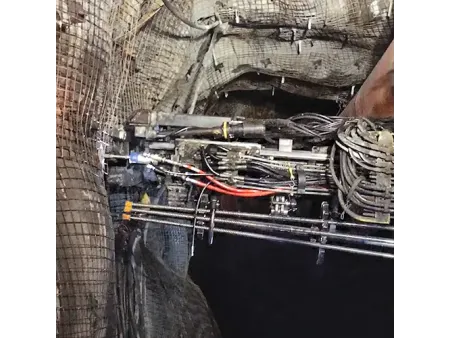

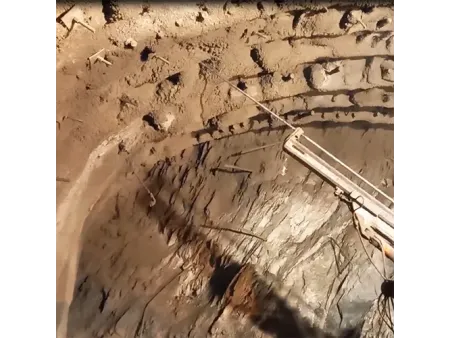

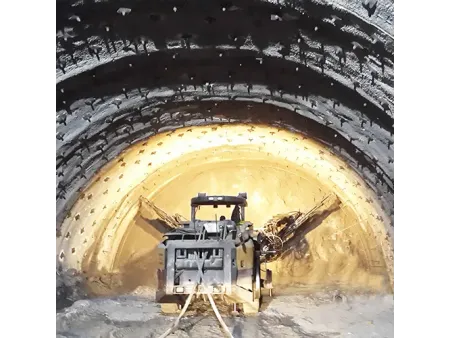

Система самозабуривающихся анкеров представляет собой инструмент, состоящий из полой резьбовой анкерной штанги в сочетании с совместимой буровой коронкой, что позволяет выполнять бурение, анкеровку и инъектирование раствора за один этап. Эта система в основном используется в таких инженерных приложениях, как стабилизация откосов, предварительное крепление тоннелей и усиление микросваями. Она широко применяется в различных отраслях, включая горнодобывающую промышленность, тоннелестроение, железные дороги и метрополитены, благодаря своей эффективности и универсальности.
| Размер | Наружный диаметр (мм) | Внутренний диаметр (мм) | Площадь сечения (мм²) | Предельная нагрузка (кН) | Нагрузка текучести (кН) | Равн. удл. (%) | Вес (кг/метр) | |
| R25N-14 | 25.0 | 14.0 | 290 | 200 | 150 | >10% | 2.30 | |
| R32L-22 | 32.0 | 22.0 | 350 | 210 | 160 | >10% | 2.80 | |
| R32N-21 | 32.0 | 21.0 | 370 | 280 | 230 | >6% | 2.90 | |
| R32N-18.5 | 32.0 | 18.5 | 430 | 280 | 230 | >10% | 3.40 | |
| R32S-17.5 | 32.0 | 17.5 | 440 | 360 | 280 | >6% | 3.50 | |
| R32S-15 | 32.0 | 15.0 | 520 | 360 | 280 | >10% | 4.10 | |
| R32SS-14 | 32.0 | 14.0 | 520 | 405 | 350 | >10% | 4.10 | |
| R38N-21 | 38.0 | 21.0 | 620 | 500 | 400 | >6% | 4.90 | |
| R38N-19 | 38.0 | 19.0 | 700 | 500 | 400 | >10% | 5.50 | |
| R38S-18 | 38.0 | 18.0 | 700 | 560 | 460 | >10% | 5.50 | |
| R51L-38 | 51.0 | 38.0 | 760 | 550 | 450 | >6% | 6.00 | |
| R51L-36 | 51.0 | 36.0 | 970 | 550 | 450 | >10% | 7.60 | |
| R51N-36 | 51.0 | 36.0 | 970 | 800 | 630 | >6% | 7.60 | |
| R51N-33 | 51.0 | 33.0 | 1070 | 800 | 630 | >10% | 8.40 | |
| R51S-30 | 51.0 | 30.0 | 1160 | 930 | 730 | >10% | 9.10 | |
| T76N-49 | 76.0 | 49.0 | 2100 | 1600 | 1200 | >6% | 16.5 | |
| T76S-45 | 76.0 | 45.0 | 2420 | 1900 | 1500 | >6% | 19.0 | |
| T30-11 | 30.0 | 11.0 | 420 | 320 | 260 | >10% | 3.30 | |
| T30-14 | 30.0 | 14.0 | 370 | 275 | 220 | >10% | 2.90 | |
| T30-16 | 30.0 | 16.0 | 340 | 245 | 190 | >10% | 2.70 | |
| T40-16 | 40.0 | 16.0 | 900 | 660 | 525 | >10% | 7.10 | |
| T40-20 | 40.0 | 20.0 | 710 | 540 | 425 | >10% | 5.60 | |
| T52-26 | 52.0 | 26.0 | 1270 | 930 | 730 | >10% | 10.0 | |
| T73-56 | 73.0 | 56.0 | 1380 | 1035 | 830 | >6% | 10.8 | |
| T73-53 | 73.0 | 53.0 | 1780 | 1160 | 970 | >6% | 14.0 | |
| T73-45 | 73.0 | 45.0 | 2230 | 1600 | 1270 | >6% | 17.5 | |
| T73-35 | 73.0 | 35.0 | 2700 | 1865 | 1430 | >6% | 21.2 | |
| T103-78 | 103.0 | 78.0 | 3180 | 2270 | 1800 | >6% | 25.0 | |
| T103-51 | 103.0 | 51.0 | 5600 | 3660 | 2670 | >6% | 44.0 | |
| Направление резьбы | Левая/Правая | |||||||
| Стандарты резьбы | ISO 10208/ISO1720/другие международные стандарты | |||||||

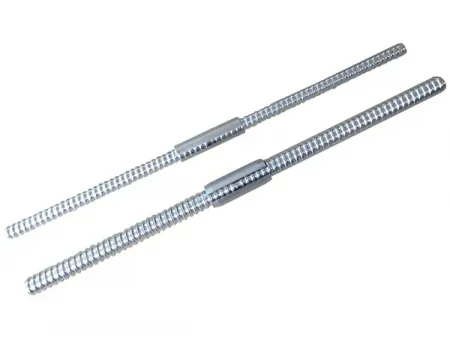

Для снижения коррозии и увеличения срока службы анкерных систем Sinodrills предлагает опцию горячего цинкования. Этот процесс обеспечивает повышенную долговечность и защиту от воздействия окружающей среды. Полностью оцинкованная горячим способом система обычно включает следующие компоненты:
Вся продукция с горячим цинкованием изготавливается в строгом соответствии со следующими стандартами, гарантируя стабильное качество и производительность:

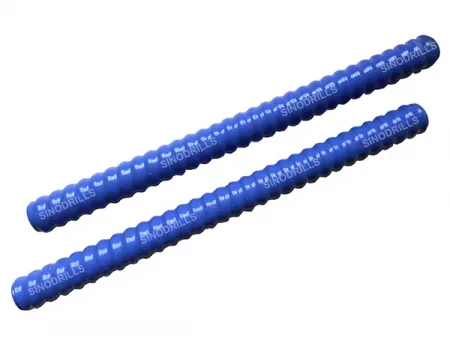

Для долговечных проектов, особенно подземных конструкций, необходима система с дуплексным покрытием. Эта инновационная технология сочетает два слоя антикоррозионной защиты: горячее цинкование и эпоксидное покрытие. Такой комбинированный барьер обеспечивает максимальную устойчивость к агрессивным средам, включая влагу, химические вещества и механические воздействия.
Дуплексное покрытие соответствует строгим требованиям ответственных инженерных проектов и сертифицировано по следующим стандартам:
- 01Процесс строительства
Самозабуривающаяся анкерная штанга объединяет бурение, цементацию и анкеровку в единый процесс. Цементация происходит одновременно с бурением, что упрощает монтаж. Обычные анкерные штанги требуют нескольких этапов: сначала бурение, затем установка штанги и только потом цементация. Это делает процесс более трудоемким и медленным.
- 02Применимость в грунтах
Самозабуривающиеся штанги эффективны в сложных условиях: трещиноватые породы, слабые грунты, плывуны. Они обеспечивают стабильность даже в неблагоприятных условиях. Обычные штанги в таких случаях часто сталкиваются с обрушением скважин или проблемами с формированием отверстий, что снижает их надежность.
- 03Качество цементации скважины
У самозабуривающихся болтов цементация происходит прямо во время бурения, что гарантирует качественное заполнение пустот и укрепление стенок. У обычных штанг процесс цементации происходит только после бурения, что потенциально может привести к неравномерному заполнению скважины и снижению прочности.
- 04Эффективность строительства
Самозабуривающиеся анкерные штанги монтируются за один технологический цикл, что существенно ускоряет процесс и повышает производительность. В то время как традиционные анкерные системы требуют выполнения операций поэтапно, что снижает скорость работ и увеличивает сроки выполнения.
- 05Эффективность анкеровки
Самозабуривающиеся анкерные штанги обеспечивают своевременное и равномерное нагнетание раствора, создавая более прочное сцепление с окружающим грунтом и породой, что гарантирует превосходные анкерующие свойства. В то же время, обычные анкерные штанги могут демонстрировать нестабильную эффективность анкеровки из-за таких факторов как качество скважины и методы цементации, что делает их работу менее предсказуемой.
- 06Конструкция анкерного болта
Самозабуривающиеся анкерные штанги имеют полую конструкцию, что обеспечивает более эффективное и точное нагнетание раствора. Обычные анкерные штанги, будучи сплошными, лишены этого преимущества. Например, в туннельных проектах со сложными геологическими условиями обычные штанги могут вызывать трудности при бурении и цементации, замедляя прогресс и снижая качество анкеровки. В отличие от них, самозабуривающиеся штанги обеспечивают быстрое формирование скважин и превосходные анкерные характеристики, гарантируя успешное выполнение проекта даже в сложных условиях.
