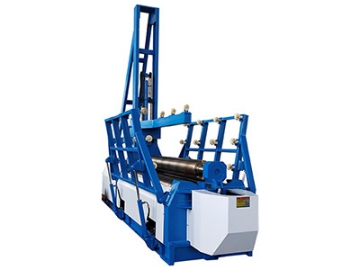

Листогибочная машина с 4 валками оснащена гидравлическим управлением, программируется с помощью ПЛК и управляется посредством системы числового программного управления. Машина способна выполнять автоматический процесс прокатки.

В процессе прокатки листа верхний валок остается в том же положении, а нижний валок перемещается вертикально, чтобы плотно прижимать металлический лист к верхнему валку. Два боковых валка совершают движение вверх по линейной направляющей для регулировки радиуса кривизны изогнутой пластины, которая может выполнять предварительный изгиб на конце и процессы изгиба в одном направлении и за один проход. Автоматический режим может применяться в массовом производстве, обеспечивает высокую стабильность формования заготовок из одной партии.

Общие сведения
  • Листогибочный станок может управляться системами числового программного управления с ЧПУ и ЭЧПУ, что позволяет использовать его в массовом производстве;
  • Четыре валка прошли обработку ковкой и закалкой. Твердость достигает HRC48-55. Валки характеризуются высокой прочностью, хорошей износостойкостью, подходят для работы под большими нагрузками;
  • Двухрядные роликовые подшипники используются для опоры рабочих валков, обеспечивая низкий коэффициент трения и уменьшая потери мощности;
  • Боковые валки могут подниматься для точной предварительной гибки;
  • Нижний валок и боковые валки можно наклонять для прокатки конусообразных деталей;
  • Движение нижнего и бокового валков контролируется компьютером, что обеспечивает автоматическое выравнивание. Цифровой дисплей сенсорного экрана обеспечивает удобство эксплуатации. Точность синхронизации достигает ± 0,1 мм;
  • Наклон и возврат в исходное положение корпуса подшипника оснащены устройством блокировки для обеспечения безопасной работы;
  • Основные электрические комплектующие марки Siemens и Schneider характеризуются длительным сроком эксплуатации и не требуют технического обслуживания;
  • Подвижная консоль управления характеризуется простотой эксплуатации. Сенсорный экран показывает точное положение рабочих валков;
  • Листогибочный станок оснащен программируемой системой управления ПЛК, которая имеет функции диагностики неисправностей, мониторинга деталей машины, а также функцию памяти данных при отключении питания;
  • Гидравлическая система оснащена высококачественными клапанами, которые отличаются большим расходом, низким сопротивлением и низким нагревом, что обеспечивает высокую надежность машины;
  • Соединитель гидравлического трубопровода имеет надежное радиальное уплотнение, гарантирующее бесперебойную работу гидросистемы без утечки масла;
  • Гидравлическая система оснащена масляным фильтром для поддержания чистоты системы;
  • Основание машины представляет собой цельную конструкцию, характеризующуюся прочностью и простотой сборки. Корпус и основание станка подвергаются отжигу для устранения внутренних напряжений и повышения точности обработки.

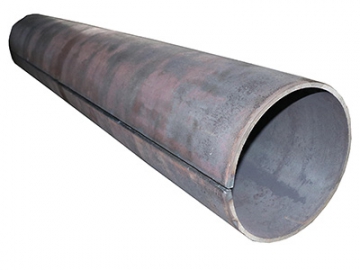

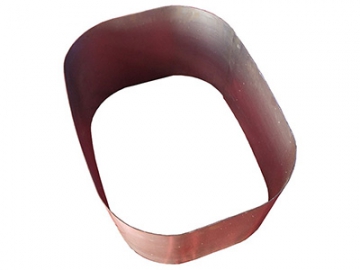

Применение
Детальная информация
  • Гидравлический двигатель

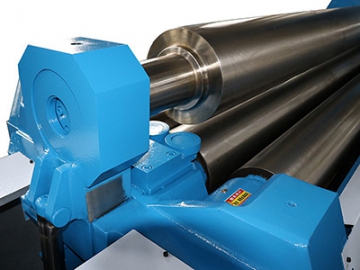

  • Рабочие валки для тяжелых условий эксплуатации

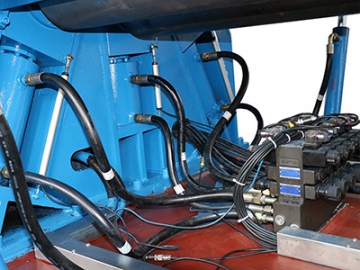

  • Гидравлическая система наклона
  • Подъемный цилиндр

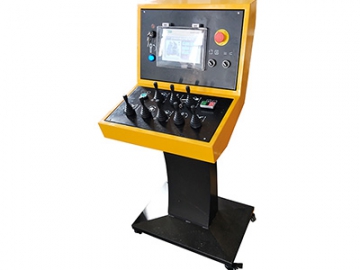

  • Пульт управления

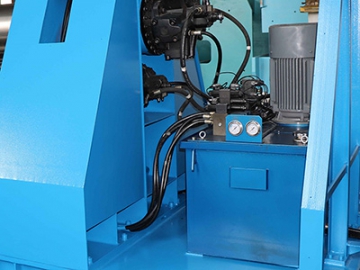

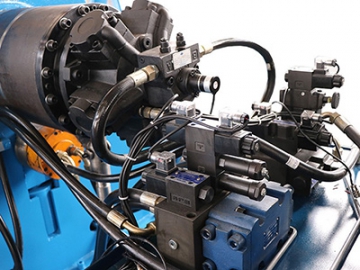

  • Гидравлическая система

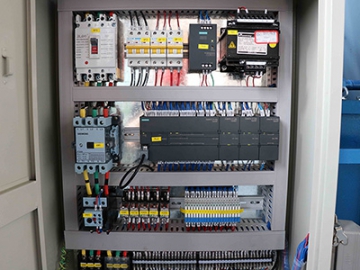

  • Электрическая система

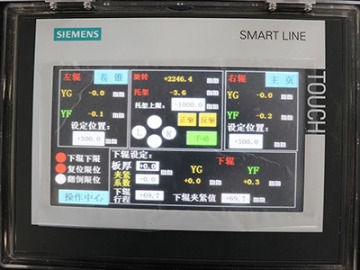

  • Сенсорный монитор Siemens
Опциональные конфигурации

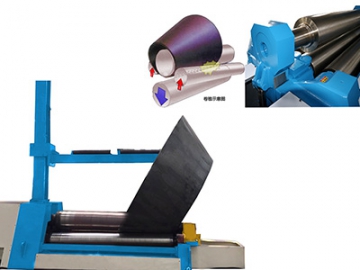

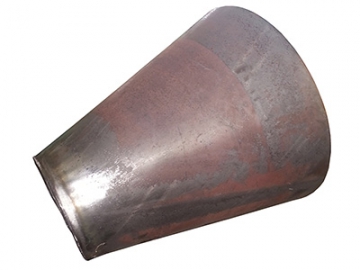

  • Конусный прокатный агрегат
  • Боковая опора / Верхняя опора

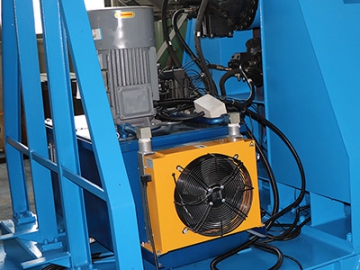

  • Система охлаждения

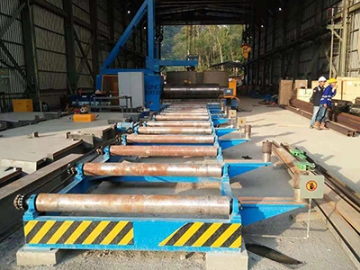

  • Система подачи
Технические характеристики
  8*1500 8*2500 10*3000 12*2500 12*3000 16*2500 16*3000 20*2500 20*3000 25*2500 30*3000 25*3000 30*2500 40*2500 40*3000 50*2500 60*3000
Макс. Толщина изгибаемой пластины (мм) 8 8 10 12 12 16 16 20 20 25 30 25 30 40 40 50 60
Толщина предварительного изгиба 6 6 8 10 10 12 12 16 16 20 25 20 25 32 32 40 50
Ширина изгибаемой пластины 1500 2500 3000 2500 3000 2500 3000 2500 3000 2500 3000 3000 2500 2500 3000 2500 3000
Эффективная длина роликов (мм) 1550 2550 3050 2550 3050 2550 3050 2550 3050 2550 3100 3050 2600 2600 3100 2600 3050
Предел гибкости листа (МПа) 235 235 235 235 235 235 235 235 235 235 235 235 235 235 235 235 235
Мин. диаметр катушки макс. размера (мм) 400 500 550 550 700 600 700 600 800 700 800 800 800 1100 1000 1200 1800
Диаметр ролика Верхний (мм) 180 250 300 280 360 300 350 350 400 400 460 420 450 520 560 620 680
Нижний 170 230 280 260 340 280 330 320 380 380 440 400 410 480 550 600 660
Боковой 150 200 240 220 260 230 260 280 280 320 380 340 360 420 460 500 520
Ролик Материал 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo 42CrMo
Твердость (HB) 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286 240-286
Катушка с индукционной закалкой Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Профиль валка Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец Венец
Режим подъема Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический Гидравлический
Точность синхронного подъема ±(мм) 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
Все марки подшипников Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник Самоустанавливающийся роликовый подшипник
Устройство конической гибки Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Режим управления Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор Мотор редуктор
Система контроля Режим контроля ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ ЧПУ
Отображение положения и смещения LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD
ПЛК Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron Omron
Электрические комплектующие Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens Siemens
Скорость гибки листа (м/мин) Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5 Около 3.5
Скорость опускания/подъема нижнего ролика (мм/мин) Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160 Около 160
Скорость опускания/подъема бокового ролика (мм/мин) Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 260 Около 300 Около 300 Около 300 Около 300 Около 260
Мощность основного двигателя (кВт) 5,5 7.5 11 11 18.5 11 18.5 18.5 18.5 22 30 22 30 18.5*3 2*22 55 55
Гидравлическая система Макс. рабочее давление (МПа) 25 22 25 25 25 25 25 25 25 22 22 22 22 22 22 22 25
Клапан Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken Yuken
Затвор Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque Valque
Электрическая и гидравлическая система от перегрузки Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Материал конструкционной стали Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235 Q235
Боковая опора для листового металла большого диаметра Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально
Центральная опора для листового металла большого диаметра Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально
Подающий стол Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально
Система маслоохладителя Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально Опционально

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
