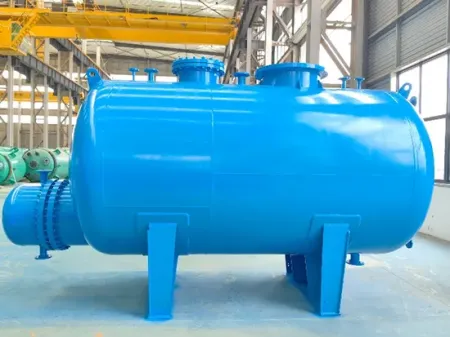

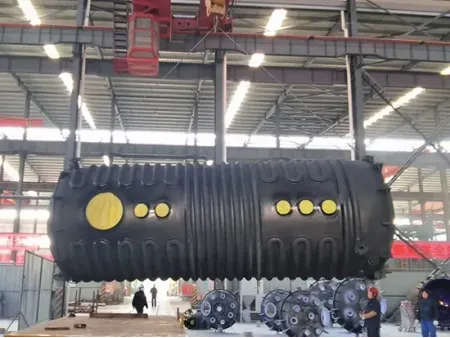

Горизонтальные эмалированные сборники специально спроектированы для работы в отраслях со сложными материалами и условиями окружающей среды. Корпус резервуара для хранения изготавливается из углеродистой стали, что дает ему необходимую структурную прочность для промышленного использования. Внутренняя поверхность покрывается слоем стеклоэмали, сплавленной со сталью при высоких температурах, которая образует гладкую и химически стабильную поверхность. Столь прочное покрытие предотвращает прямой контакт между активными химическими реагентами и металлом, снижая риск загрязнения и продлевая срок службы горизонтального резервуара.
Мы производим наши горизонтальные резервуары для хранения (сборники) в объеме от 50 л до 200 000 л с максимальным расчетным выдерживаемым давлением 0,6 МПа. Благодаря универсальным покрытиям они позволяют безопасно хранить различные агрессивные химические вещества в температурном диапазоне от 0 °C до 150 °C, покрывая потребности многих промышленных и химических производств. Сочетая прочность, стойкость и адаптивность, горизонтальные эмалированные сборники стали надежным выбором для наших клиентов по всему миру.
Габаритный чертеж
Примечание: - 1. Корпус сборника
- 2. Эмалированный лаз-люк
- 3. Эллиптическое днище
- 4. Эмалированный штуцер типа A
- 5. Фланец на приварном кольце
- 6. Седловидная опора
Габаритные размеры горизонтальных эмалированных сборников, 3000-12 500 л (мм)
| Ном. объем (Vном/л) | L0 | L1 | L2 | L3 | L4 | H1 | H | A1 | K1 | A2 | B | E | F | A3 |
| 3000 | 2710 | 900 | 310 | 403 | 250 | 1760 | 1000 | 1350 | 1120 | 200 | 100 | 490 | 100 | 570 |
| 4000 | 3310 | 1500 | 310 | 403 | 250 | 1760 | 1000 | 1350 | 1120 | 200 | 100 | 490 | 120 | 550 |
| 5000 | 3265 | 1240 | 480 | 440 | 250 | 2080 | 1200 | 1430 | 1180 | 350 | 150 | 300 | 150 | 300 |
| 6300 | 4060 | 1740 | 580 | 440 | 250 | 1980 | 1200 | 1430 | 1180 | 350 | 150 | 600 | 150 | 600 |
| 10000 | 4080 | 1820 | 415 | 550 | 160 | 2340 | 1300 | 1780 | 1490 | 250 | 150 | 950 | 150 | 950 |
| 12500 | 4800 | 2740 | 470 | 649 | 260 | 2340 | 1300 | 1780 | 1490 | 250 | 150 | 950 | 150 | 950 |
Технические характеристики штуцеров (мм)
| Ном. объем (л) | Факт. объем (л) | Диаметр | Резервуар | Толщина днища (S1) | Ном. диаметр штуцеров (Dном) | Датчик уровня жидкости (длина×кол-во) |
| Толщина стенок (S) | Длина (L) | Запасной (a) | Запасной (b) | Запасной (c) | Выпускной (d) | Датчик уровня жидкости (e1, e2) | Впускной (f) | Выпускной (h) | Технологический (g) |
| 3000 | 3490 | 1450 | 14 | 1550 | 14 | 65 | 125 | 65 | 65 | 65 | 65 | 65 | 600 | 1000×1 |
| 4000 | 4500 | 1450 | 14 | 2150 | 14 | 65 | 125 | 65 | 65 | 65 | 65 | 65 | 600 | 1000×1 |
| 5000 | 5680 | 1600 | 16 | 2200 | 16 | 100 | 80 | 80 | 65 | 65 | 80 | 80 | 600 | 1200×1 |
| 6300 | 7100 | 1600 | 16 | 2900 | 16 | 100 | 65 | 65 | 65 | 65 | 80 | 80 | 600 | 1200×1 |
| 10000 | 10860 | 2000 | 20 | 2700 | 20 | 100 | 100 | 150 | 100 | 65 | 100 | 100 | 800 | 1300×1 |
| 12500 | 13921 | 2000 | 20 | 3680 | 20 | 100 | 100 | 150 | 100 | 65 | 100 | 100 | 800 | 1300×1 |
Габаритные размеры горизонтальных эмалированных сборников, 16 000-80 000 л (мм)
| Ном. объем (Vном/л) | Факт. объем (Vфакт/л) | Диаметр (D) | Резервуар | Толщина днища S1 | Ном. диаметр штуцеров (Dном) | L0 | L | L1 | L2 | H0 | H1 |
| Толщина стенок (S) | Длина (L) | Впускной (b) | Запасной (d) |
| 16000 | 17756 | 2200 | 20 | 3840 | 20 | 150 | 150 | 5080 | 2840 | 450 | 142 | 2900 | 1470 |
| 20000 | 22330 | 2400 | 22 | 4030 | 22 | 150 | 150 | 5374 | 2930 | 500 | 140 | 3110 | 1572 |
| 25000 | 27790 | 2800 | 24 | 3480 | 24 | 150 | 150 | 5028 | 2280 | 600 | 238 | 3510 | 1774 |
| 30000 | 33300 | 3000 | 26 | 3630 | 26 | 150 | 150 | 5282 | 2370 | 630 | 236 | 3720 | 1876 |
| 40000 | 44000 | 3200 | 28 | 4300 | 28 | 200 | 200 | 6060 | 2800 | 650 | 234 | 3900 | 1978 |
| 50000 | 55000 | 3400 | 30 | 4830 | 30 | 200 | 200 | 6690 | 3230 | 700 | 232 | 4100 | 2080 |
| 63000 | 69000 | 3600 | 32 | 5480 | 32 | 200 | 200 | 7440 | 3780 | 750 | 230 | 4300 | 2182 |
| 80000 | 88000 | 3800 | 34 | 6390 | 34 | 200 | 200 | 8460 | 4590 | 800 | 228 | 4500 | 2284 |
