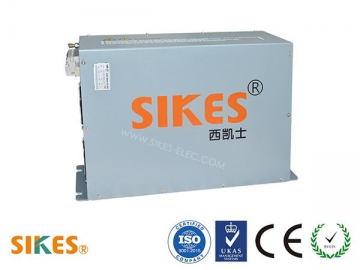

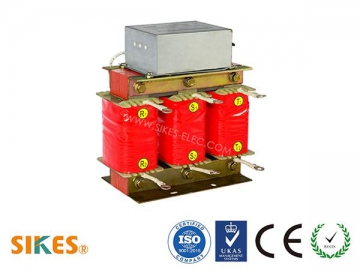

Синусоидальный фильтр
Синусоидальный фильтр

Синусоидальный фильтр

Применение
Синусоидальный фильтр из Sikes широко применяется для электропривода в системе передачи для переключения несинусиодального напряжения, образованного преобразователя частоты, для формования синусоидальной формы приближения. Этот фильтр в основном применяется в электрической сети диапазоном 380 до 480V для снижения шума и защиты двигателя, который относительно чувствительный.

Типичные применения как ниже следуют:
1, Когда преобразователю частоты нужно приключать двигатель с помощью длиной проволоки более 300 метров, или через трансформатор, рекомендуем использовать этот фильтр.
2, Вентиляционный устройства, конвейер, насос, ветроэлектрическая система
3, Устройство для отопления и вентиляции, кондиционер, компрессор
4, Элеватор, подъемный кран, вентилятор, UPS и EPS

Спецификация
Источник питания : пассивный
Форма нагрузки: типичная нагрузка двигателя
Входное напряжение: трехфазное 380-500±10%
Коэффициент гармоник: THDv<5%
Частота двигателя: 0-120Hz
Частота переключения: 2kHz-16kHz ( различна по спецификации)
Резонансная частота: менее 50% чем частоты переключения
Снижение напряжения: ≦10%(50Hz) при номинальном тока
Уровень защиты: IP21
Класс изоляции: уровень F
Общие гармонические искажения : < 5%(40-80HZ)
Диэлектрическая прочность: AC4000V/5mA/60S
Сопротивление изоляции : ≧100MΩ(DC1000V)
Повышение температуры: ≤100K
