Профилегибочный станок Роликовая профилегибочная машина, Вальцовочный станок

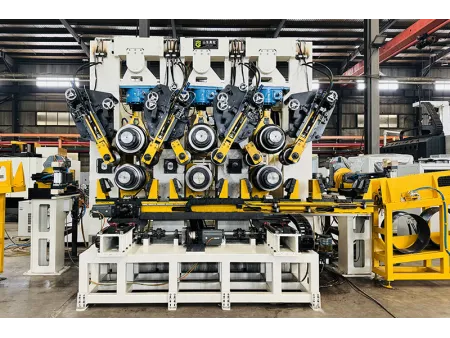

Профилегибочный станок от Taizhi разработан специально для гибки обода колеса и тормозного барабана. Наши профилегибочные машины предназначены для гибки металлических ободов различного типа в холодном состоянии.
Процесс роликовой гибки включает три этапа, каждый их которых требует использования профилегибочного станка. Роликовые гибочные станки имеют основную установку, верхнее поворотное плечо и шпиндель, поворотное нижнее плечо и шпиндель, боковой направляющий механизм, привод, систему смазку, систему гидропередачи, пневмосистему, система управления ПЛК, устройство загрузки/выгрузки, ролики.
В основном линии для производства ободов среднего и малого размера применяют 3 процесса роликовой гибки, где каждый процесс требует один профилегибочный станок. В линиях для производства больших ободов требуется 4 процесса, а количество профилегибочного оборудования определяется согласно дизайну колесного обода и требованиям заказчика.
- Износостойкие формы роликов легко устанавливаются и размонтируются. По запросу возможна установка устройство для быстрой замены формы роликов в течение 30 минут.
- В основном линии для производства ободов среднего и малого размера применяют 3 профилегибочных станка, которые имеют автоматическое устройство загрузки/выгрузки.
- Устройство загрузки/выгрузки применяет конструкцию по типу «3 процесса – 4 рабочих положения», причем работы выполняется одновременно, сокращая расходуемое время и повышая производительность.
- Устройство загрузки/выгрузки и основная установка имеют раздельную конструкцию, что обеспечивает легкое переключение между ручными и автоматическими операциями.
- Формы роликов могут быть как симметричными, так и ассиметричными в зависимости от требований обработки.
- Верхний и нижний валики имеют гидропривод, а их скорость автоматически регулируется во время формования.
- Уклон и оси валиков регулируются для равномерного распределения усилия на поверхности роликов, в результате обеспечивается высокая точность гибки.
- Расстояние между шпинделями и скорость подачи легко настраиваются.
- Ход боковых направляющих регулируется.
- Доступные разные диаметры шпинделей, которые удовлетворят ваши различные потребности: 140мм/160мм/180мм/200мм/220мм.
- Система управления: ПЛК Mitsubishi и ЧМИ Mitsubishi либо ПЛК Siemens и ЧМИ HI-TEC
- ПЛК и модуль: ПЛК Mitsubishi и модуль либо ПЛК Siemens и модуль
- Управление шпинделя: электрическое управление
- Подача на нижний шпиндель измеряется оптической линейкой.
- Емкость масляного охладителя гидросистемы: 8P 2P
- Толщина листового материала: 2мм~5мм/5мм~10мм
- Диапазон осевого направления нижнего шпинделя: ±2мм
- Скорость сближения нижнего шпинделя: 185мм/сек
- Входное напряжение и частота: устанавливаются согласно потребностям заказчика.
| Номер | Наименование | Значение | |||
| 1 | Модель | GXJ-400 | GXJ-600 | GXJ-800 | |
| 2 | Усилие профилирования | 230кН | 400кН | 500кН | |
| 3 | Мощность двигателя гидросистемы | 62.5кВт | 82.5кВт | 165кВт | |
| 4 | Длина формы на шпинделе | 350мм | 670мм | 900мм | |
| 5 | Скорость верхнего и нижнего шпинделя | 220об/мин | 200об/мин | 200об/мин | |
| 6 | Диаметр шпинделя | 140мм | 200мм | 220мм | |
| 7 | Расстояние между верхним и нижним шпинделем | 240~380мм | 340~480мм | 380~520мм | |
| 8 | Ход нижнего шпинделя | 140мм | 140мм | 140мм | |
| 9 | Диапазон подачи нижнего шпинделя | 2~10мм/сек | 2~10мм/сек | 2~10мм/сек | |
| 10 | Диапазон уклона нижнего шпинделя | -0.34°~ 0.17° | -0.35°~ 0.35° | -0.35°~ 0.35° | |
| 11 | Боковые направляющие ролики (линейные) | Ход | 100мм | 140мм | 160мм |
| 12 | Диапазон регулировки хода | 50мм | 50мм | 50мм | |
| 13 | Макс. диаметр направляющего ролика | 200мм | 220мм | 240мм | |
| 14 | Номинальное входное напряжение | 380В | 380В | 380В | |
| 15 | Номинальный входной ток | 62.5кВт | 82.5кВт | 165кВт | |
| 16 | Сечение кабеля питания (медь) | одножильный 70мм² (3 2) | одножильный 90мм² (3 2) | одножильный 180мм² (3 2) | |
| 17 | Расход охлаждающей воды | 2000л/ч | 3000л/ч | 4000л/ч | |
