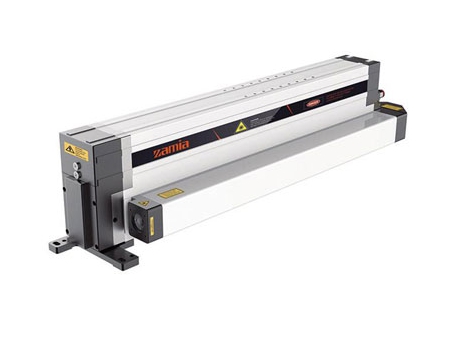

CO2 RF Лазер серии Q

Запрос цены

О нас: http://co2-lasertube.ru/2-2-rf-co2-laser-q-series.html

Q-150

Q-300

CO2 RF-лазер серии Q имеют начальную мощность 160 Вт, что позволяет наносить лазерную маркировку на большие площади ткани, обуви, индивидуальных подарочных коробок, картон и т. д. Превосходное качество луча обеспечивает единообразное и равномерное нанесение маркировки. RF-лазер с длиной волны в 9,3 мкм особенно популярен в электронной промышленности для высокоточной обработки некоторых специальных материалов, таких как поляроид.

Технические параметры

Модель	Q-150	Q-150i
Метод накачки	Радиочастотное облучение
Радиочастота	81.36МГц
Лазерный резонатор	Перекрытие
Длина волны	10.6мкм	9.3мкм
Средняя мощность	150Вт	140Вт
Диапазон выходной мощности	5-150Вт	5-140Вт
Качество луча (M²)	< 1.5
Макс.пиковая мощность	375Вт	350Вт
Мин.период импульса	20μs (эквивалентно 50КГц)
Мин.ширина импульса	3μs
Время нарастания/спада импульса	< 60μs
Диапазон ширины импульса модуляции	3-1000μs
Модуляция	0.8кГц-50кГц
Стабильность мощности	≤±7%
Диаметр луча (1/e2)	7.0±0.5мм	6.5±0.5мм
Дивергенция луча (полная)	< 1.5mrad
Эллиптичность луча	0.83-1.2
Поляризация (параллельно основанию)	Линейная > 100:1
Диапазон длин волн	10.3±10.8мкм	9.2±9.4мкм
Размеры	853x151.7x196.4мм
Вес	22.5кг
Вход	48V постоянного тока±0.5V постоянного тока/50A (макс. ток)
Охлаждение	Водяное охлаждение
Температура окружающей среды	5~45℃ (41-104°F)
Влажность	≤95%，Без конденсата

Модель	Q-200	Q-200i
Метод возбуждения	Возбуждение с RF(РЧ)
Частота	81.36МГц
Лазерный резонатор	Перекрытие
Длина волны	10.6мкм	9.3мкм
Cредняя мощность	160Вт	130Вт
Выходная мощность	5-160Вт	5-130Вт
Макс. эффективная пиковая мощность	450Вт	400Вт
Диапазон энергии импульса	5-200мДж
Качество пучка (M²)	< 1.5
Период следования импульсов	10мкс (эквивалентно 100 кГц)
Ширина импульса	3мкс
Время нарастания и спада импульса	< 60мкс
Диапазон широтно-импульсной модуляции	3-1000мкс
Частота модуляции	1КГц-50КГц
Стабильность выходной мощности	≤±5%
Диаметр пучка	7.0±0.5мм	6.5±0.5мм
Угол расхождения пучка	< 1.5±0.5мрад
Эллиптичность пучка	0.83-1.2
Поляризация (параллельно основанию)	Линейная > 100:1
Диапазон длинны волны	10.3-10.8мкм	9.2-9.4мкм
Габаритные размеры	853x151.7x196.4мм
Вес	22.5кг
Источник питания	48В постоянный ток/50A
Охлаждение	Водяное охлаждение
Рабочая температура окружающей среды	5~45℃
Влажность окружающей среды	0-95%

Модель	Q-300	Q-300i
Метод возбуждения	Возбуждение с RF(РЧ)
Частота	81.36МГц
Лазерный резонатор	Перекрытие
Длина волны	10.6мкм	9.3мкм
Cредняя мощность	300Вт	250Вт
Выходная мощность	5-300Вт	5-250Вт
Макс. эффективная пиковая мощность	650Вт	550Вт
Диапазон энергии импульса	5-300мДж	5-250мДж
Качество пучка (M²)	< 1.5
Период следования импульсов	10мкс (эквивалентно 100 кГц)
Ширина импульса	3мкс
Время нарастания и спада импульса	< 60мкс
Диапазон широтно-импульсной модуляции	3-1000 мкс
Частота модуляции	1КГц-50КГц
Стабильность выходной мощности	≤±6%
Диаметр пучка	8.0±0.5мм	7.5±0.5мм
Угол расхождения пучка	< 1.5±0.5мрад
Эллиптичность пучка	0.83-1.2
Поляризация (параллельно основанию)	Линейный > 100:1
Диапазон длинны волны	10.3-10.8мкм	9.2-9.4мкм
Габаритные размеры	880.5x216x216мм
Вес	30кг
Источник питания	48В постоянного тока±0,5В постоянного тока/90А (макс. ток)
Охлаждение	Водяное охлаждение
Рабочая температура	5~40℃(41~104℉)
Влажность окружающей среды	0-95%
