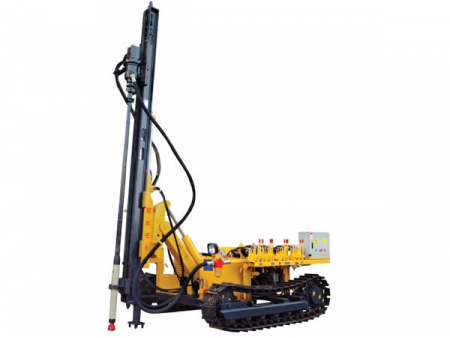

Буровая установка на гусеничном ходу KG910E

Буровая установка на гусеничном ходу KG910E

Гидравлическая система буровой установки низкого давления на гусеничном ходу KG910E может работать как электрического, так и дизельного двигателя. Главными отличительными особенностями буровой установки с электрическим двигателем являются низкий уровень шума в процессе работы, экологичность, простота в обслуживании и эксплуатации, безопасность проведения буровых работ и минимальные эксплуатационных расходы. Буровая установка с дизельным двигателем, позволяет выполнять буровые работы там

Отличительные особенности
1. Надежные узлы ходовой части

Поршневой двигатель и планетарный редуктор гарантируют способности установки преодолевать подъемы, снижает давление на ходовую систему (от 15 до 11 МПа) и увеличивает срок ее службы.

2. Гидравлическая система
Многолитражный шестеренчатый масляный насос обеспечивает высокую скорость вращения (макс. скорость вращения составляет 120 об/мин). Гидравлическая система также оснащена быстровращающимися подъемными клапанами и новым делителем потока.

3. Героторный двигатель
В отличие от других моделей, комплектующихся поршневыми двигателями, в буровой установке KG910E используется низкоскоростной героторный двигатель с высоким крутящим моментом, который позволят увеличить срок службы всей установки. Впускное воздушное отверстие и героторный двигатель расположены на нектором расстоянии друг от друга, что позволяет устранить риск попадания сжатого воздуха в масляной бак.

4. Двигатели
Главный двигатель: электродвигатель (Y180L-4 22кВт, 1470 об/мин)
Вспомогательный двигатель: дизельный двигатель (CFZS1125GM 18.4кВт, 2200об/мин)

Технические характеристики
Твердость породыf=6-20
Диаметр буровой скважиныÆ80-105мм
Глубина экономического бурения25м
Рабочее давление0.7-1.0 МПа
Расход воздуха≥9-13м³/мин
Скорость вращения0-120 об/мин
Крутящий момент983Н/м
Грузоподъемность17000Н
Тип двигателяГидравлический цилиндр + цепь
Длина гусеничного трака3000мм
Преодолеваемый подъем30°
Дорожный просвет254мм
Скорость движения0-2.5 км/ч
Макс. угол наклона аппареливниз: 118.5°; вверх: 23.5°; всего: 142°
Макс. угол поворота аппареливлево: 36.5°; вправо: 11.5°; всего: 48°
Наращивание аппарели900мм
Диаметр буровой штангиÆ60×2000мм
Тип двигателяЭлектрический (мощность 22кВт); дизельный (мощность 18.4кВт)
Габаритные размеры (Д×Ш×В)4100×2100×2100мм
Общая масса3300кг
Рекомендуемые буровые инструменты для буровой установки KG910E
Диаметр буровой коронки90мм
Буровая штанга (Æ×длина)Æ60×2000мм
Буровое долото90

Рекомендуемые компрессоры для буровой установки KG910E
