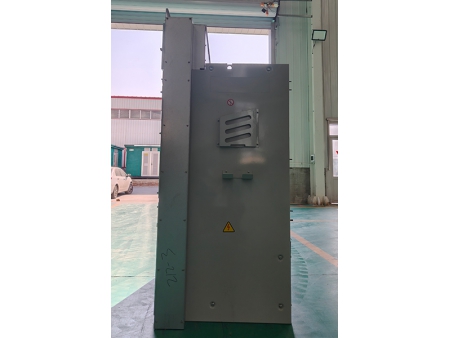

Распределительное устройство с изоляцией сухим воздухом (КРУС)

Запрос цены

Веб-сайт: https://hvpower-equip.ru/2-11-dry-air-insulated-ring-main-unit/index.html

Стандарты: IEC 62271-100:2008, IEC 62271-102:2018, IEC 62271-103:2011, IEC 62271-200:2011, IEC 62271-1:2017

Комплектное распределительное устройство с изоляцией сухим воздухом (КРУС) - это экологически безопасная альтернатива распределительным устройствам с изоляцией SF6, разработанная с учётом современных стандартов устойчивого развития. С 2015 года компания HCRT активно инвестирует в исследования и разработку данного решения. Использование сухого воздуха в качестве изолятора в этом КРУ позволяет избежать применения SF6, что значительно снижает негативное воздействие на окружающую среду при сохранении высокой эффективности и безопасности работы.

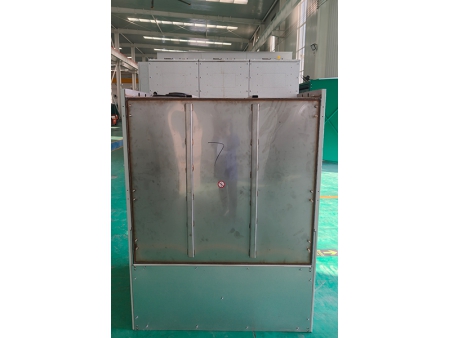

Все активные компоненты устройства заключены в герметичный корпус, который защищает внутреннюю изоляцию от воздействия пыли и влаги, обеспечивая надежную эксплуатацию даже в самых сложных условиях. Резервуар оснащен прозрачным окошком для разъединителя, что повышает уровень безопасности при обслуживании.

Технические характеристики

		Выключатель нагрузки (шкаф C)		Выключатель нагрузки (шкаф V)		Размыкающий переключатель/Заземляющий выключатель
Номинальное напряжение (кВ)		12	24	12	24	12	24
Номинальный ток (A)		630		630		630
Промышленная частота (Гц)		50		50		50
Гашение дуги		Вакуум		Вакуум
Выдерживаемое напряжение промышленной частоты (кВ)	линия к линии	42	65	42	65	42	65
	линия к земле	48	79	48	79	48	79
Грозовой импульс (кВ)	линия к линии	75	125	75	125	75	125
	линия к земле	85	145	85	145	85	145
Номинальный ток отключения при коротком замыкании (кA)				20
Номинальное время отключения при коротком замыкании				30
Номинальный ток закрытия короткого замыкания/пиковое выдерживаемое напряжение (кА)		50		50		50
Номинальный ток короткого замыкания (кA)		20		20		20
Номинальная длительность короткого замыкания (с)		4		4		4
Номинальный зарядный ток ненагруженного кабеля (A)		10
Ток дуги (С)		1		1		1
Частичный разряд (пк)		≤5		≤5
Механический ресурс (циклы)		10,000		10,000		3,000

Особенности

Экологически безопасная изоляция:

Блок кольцевой магистрали с атмосферно-воздушной изоляцией использует атмосферный воздух вместо газа SF6, что и делает его экологически чистым.

Компактность и гибкость:

Модульная конструкция занимает минимум места и позволяет гибко настроить схему подключения.

Повышенная безопасность:

Оснащен трехпозиционным изолирующим выключателем с видимой точкой отсоединения для безопасной эксплуатации.

Компактность и гибкость:

Маленький модуль обеспечивает гибкость конструкции.

Безопасное гашение дуги:

Вакуумный выключатель заменяет заземляющий выключатель короткого замыкания и тем самым обеспечивает безопасность и надежность работы оборудования.

Универсальные варианты подключения:

Предоставляет различные варианты для верхних и боковых выходов, интерфейсов аварийного питания, вторичных модулей и авиационных разъемов.

Индивидуальные решения:

Возможность адаптации конструкции под специфические требования заказчика.

Условия эксплуатации

Максимальная температура окружающей среды: 60℃

Минимальная температура окружающей среды: -40℃

Влажность: ежедневно не более 95%, ежемесячно не более 90%

Сейсмичность: 8

Рабочая высота: ≤ 1000 метров над уровнем моря

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
