Роторный питатель
Роторные питатели обеспечивают непрерывную и контролируемую подачу сыпучего материала при сохранении высокой герметичности воздушного шлюза. Поэтому они являются ключевым элементом систем пневмотранспорта, разгрузки силосов и дозирования. Они надежны в эксплуатации благодаря компактной конструкции, простоте обслуживания и удобству использования для задач автоматизации.
- Химическая промышленность
- Энергетика и металлургия
- Обработка материалов для новой энергетики
- Пищевая, фармацевтическая промышленность и переработка зерна
- Производство строительных материалов и экологическая промышленность

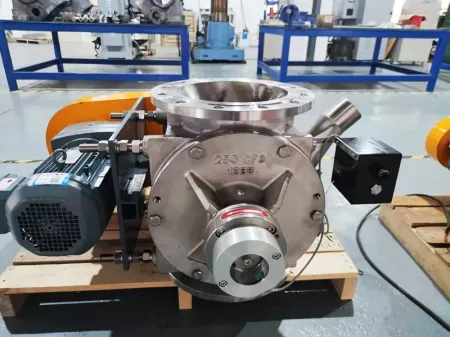

Роторный питатель ZR предназначен для высокоэффективной транспортировки сыпучих материалов. Он обладает отличными герметизирующими свойствами и минимизирует риск утечки воздуха. Разработан с использованием запатентованных технологий и обеспечивает надежную работу даже в сложных условиях эксплуатации. Роторные питатели ZR представлены в двух вариантах: из нержавеющей стали (ZR-S) и углеродистой стали (ZR-C). Также для соответствия разным техническим и эксплуатационным требованиям они могут быть выполнены в различных комбинациях материалов и с разной обработкой поверхности.
Роторный питатель высокого давления ZH предназначен для пневмотранспорта в плотной фазе. Он поддерживает транспортировку материала под высоким давлением на большие расстояния и используется в системах, требующих минимального расхода воздуха и надежной герметизации.
Оба вида роторных питателей широко используются в таких отраслях промышленности, как нефтехимия, фармацевтика, энергетика, производство строительных материалов, пищевая и комбикормовая промышленности, металлургия и горнодобывающая промышленность.

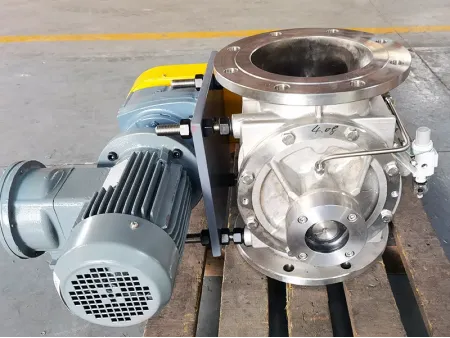

Роторный питатель ZR-S выполнен из нержавеющей стали серии ZR и предназначен для чистых и гигиеничных производственных зон. Используется в системах пневмотранспорта в отраслях с повышенными требованиями к гигиене и коррозионной стойкости, включая производство пластмасс, смол, химикатов, а также пищевую и фармацевтическую промышленности.
Мы производим компоненты корпуса и ротора под заказ в зависимости от требований к материалам и условиям эксплуатации. Доступны различные комбинации материалов и способы обработки поверхности. Роторный питатель ZR-S может быть выполнен в международно признанных марках нержавеющей стали 304, 304L, 316 и 316L для соответствия строгим отраслевым стандартам, требованиям повышенной прочности и стабильной работы в специализированных средах.
Роторный питатель AZR используется в пневмотранспорте и выгрузке абразивных материалов. Роторные лопатки и корпус питателя подвергаются износостойкой обработке для повышения долговечности и минимизации износа. Эта модель может быть выполнена из углеродистой или нержавеющей стали. В зависимости от условий эксплуатации возможно нанесение износостойкого покрытия или специальной обработки.
| Модель | Проходное сечение (дюйм) | Производительность ротора (л/оборот) | Расстояние между фланцами H (мм) | Длина L (мм) | Масса (кг) |
| | 6 | 4.3 | 330 | 485 | 78 |
| | 8 | 6.6 | 350 | 524 | 112 |
| | 10 | 12.6 | 420 | 583 | 165 |
| | 12 | 22.3 | 490 | 678 | 254 |
| | 14 | 41.5 | 585 | 781 | 406 |
| | 16 | 59 | 645 | 843 | 504 |
| | 18 | 80 | 700 | 944 | 640 |
Роторный питатель с прямым продувом SRV является усовершенствованной моделью, разработанной на основании многих запатентованных технологий и предназначенной для пневматической транспортировки мелкодисперсных и липких материалов. Питатель оснащен верхним загрузочным патрубком и воздушными портами на торцевых крышках, благодаря чему гарантирует плавную разгрузку и минимальное налипание и застревание материала. За счет функции самоочищения данная модель подходит для транспортировки чистых и гигиенически требовательных материалов. Прямое соединение воздушных портов на торцевых крышках с линией пневмотранспорта снижает высоту установки и экономит пространство. Данная модель может быть выполнена из разных материалов в зависимости от эксплуатационных потребностей.
| Модель | Приводной двигатель (кВт) | Производительность ротора (л/оборот) | L1 | L2 | B1 | H0 | n-Ød1 | H | H1 | ØK | Вес (кг) |
| | 0.55 | 1.7 | 643 | 516 | 443 | 318 | 8-Ø22 | 193 | 121 | 40 | 80 |
| | 0.55 | 3.2 | 740 | 600 | 495 | 358 | 8-Ø22 | 213 | 128 | 50 | 111 |
| | 0.75 | 4.8 | 812 | 712 | 635 | 435 | 8-Ø22 | 273 | 173 | 65 | 150 |
| | 1.1 | 10 | 850 | 750 | 635 | 505 | 8-Ø22 | 310 | 185 | 80 | 195 |
| | 1.1 | 16.2 | 946 | 840 | 702 | 565 | 12-Ø22 | 336 | 186 | 100 | 237 |
| | 1.5 | 28.4 | 1016 | 910 | 794 | 630 | 12-Ø22 | 370 | 216 | 125 | 315 |
| | 2.2 | 41.4 | 1141 | 1030 | 881 | 720 | 16-Ø22 | 421 | 236 | 150 | 467 |
| | 3 | 60.4 | 1276 | 1115 | 1016 | 820 | 16-Ø26 | 483 | 278 | 175 | 670 |
| | 4 | 78.8 | 1363 | 1230 | 1080 | 890 | 20-Ø26 | 510 | 280 | 200 | 875 |
| | 5.5 | 139.4 | 1422 | 1280 | 1283 | 1051 | 20-Ø26 | 602 | 324 | 225 | 1136 |
В основе стандартного роторного питателя GR лежит технология пневматической транспортировки японской компании Sanshin Air Co., Ltd. Данная модель отличается широкой применимостью и надежной производительностью. Она оснащена конструкцией с внешним расположением подшипников и несколькими вариантами уплотнений вала, что позволяет адаптировать питатель под различные условия эксплуатации. Благодаря адаптируемому дизайну он подходит для широкого спектра задач по обработке сыпучих материалов в различных отраслях промышленности.
| Модель | Проходное сечение (дюйм) | Производительность ротора (л/оборот) | Приводной двигатель (кВт) | Габариты (мм) | Вес (кг) | ||||||||||||
| A | A1 | B | B1 | E | F | H | H1 | H2 | R | L | L1 | L2 | |||||
| | 5 | 1.8 | 0.37 | 570 | 255 | 805 | 220 | 655 | 420 | 716 | 420 | 183 | 280 | 390 | 180 | 270 | 102 |
| | 5 | 2.8 | 0.37 | 570 | 245 | 805 | 220 | 655 | 420 | 736 | 420 | 183 | 300 | 390 | 180 | 270 | 118 |
| | 6 | 4.3 | 0.37 | 570 | 230 | 805 | 220 | 655 | 450 | 796 | 450 | 188 | 330 | 390 | 200 | 300 | 140 |
| | 8 | 6.6 | 0.75 | 680 | 285 | 1020 | 270 | 870 | 450 | 820 | 450 | 167 | 350 | 490 | 320 | 480 | 160 |
| | 10 | 12.6 | 0.75 | 730 | 300 | 1090 | 305 | 940 | 500 | 940 | 500 | 191 | 420 | 525 | 330 | 520 | 200 |
| | 12 | 22.3 | 1.5 | 820 | 350 | 1300 | 355 | 1150 | 550 | 1063 | 550 | 245 | 490 | 625 | 370 | 530 | 310 |
| | 12 | 31.4 | 1.5 | 910 | 350 | 1300 | 355 | 1150 | 550 | 1119 | 550 | 221 | 545 | 625 | 370 | 530 | 400 |
| | 14 | 41.5 | 2.2 | 960 | 380 | 1350 | 380 | 1200 | 620 | 1233 | 620 | 270 | 585 | 650 | 400 | 550 | 425 |
| | 16 | 59 | 2.2 | 1020 | 415 | 1410 | 410 | 1260 | 650 | 1323 | 650 | 278 | 645 | 680 | 480 | 720 | 520 |
| | 18 | 80 | 4.0 | 1140 | 440 | 1450 | 430 | 1250 | 700 | 1431 | 700 | 303 | 700 | 710 | 500 | 800 | 650 |
Износостойкий роторный питатель AGR предназначен для транспортировки абразивных порошков. Он оснащен сменной внутренней футеровкой корпуса, что значительно увеличивает срок службы и упрощает обслуживание. Благодаря такой конструкции эта модель применяется в тяжелых режимах транспортировки и при длительных перевозках высокоабразивных материалов.
| Модель | Проходное сечение (дюйм) | Производительность ротора (л/оборот) | Приводной двигатель (кВт) | Расстояние между фланцами H (мм) | Длина L (мм) | Вес (кг) |
| | 6 | 4 | 0.37 | 330 | 560 | 70 |
| | 8 | 6 | 0.75 | 350 | 670 | 105 |
| | 10 | 11 | 0.75 | 420 | 720 | 135 |
| | 12 | 19 | 1.5 | 490 | 792 | 225 |
| | 12 | 27 | 1.5 | 545 | 954 | 300 |
| | 14 | 37 | 2.2 | 585 | 986 | 355 |
| | 16 | 50 | 2.2 | 645 | 1036 | 430 |
| | 18 | 70 | 4 | 700 | 1166 | 575 |
Модели подвесных роторных питателей MGR, MAGR и MGRS разработаны с учетом различных требований к монтажу. Они оснащены боковым мотором-редуктором, который крепится к корпусу через монтажную плиту. Это устраняет необходимость в отдельной опорной раме и уменьшает занимаемое пространство, благодаря чему подвесной питатель отлично подходит для установки в условиях ограниченной монтажной площади.
| Модель | Проходное сечение (дюйм) | Объём ротора (л/об) | Приводной двигатель (кВт) | Габариты (мм) | Вес (кг) | ||||||
| A | B | H | L | C | D | N-Ød | |||||
| | 5 | 2.8 | 0.37 | 540 | 533 | 300 | 325 | 210 | 250 | 8-Ø23 | 70 |
| | 8 | 6.6 | 0.75 | 630 | 670 | 350 | 370 | 290 | 330 | 12-Ø23 | 115 |
| | 10 | 12.6 | 0.75 | 745 | 720 | 420 | 425 | 355 | 400 | 12-Ø25 | 160 |
| | 12 | 22.3 | 1.5 | 825 | 792 | 490 | 462 | 400 | 445 | 16-Ø25 | 240 |
| | 12 | 31.4 | 1.5 | 825 | 954 | 545 | 465 | 400 | 445 | 16-Ø25 | 330 |
| | 14 | 41.5 | 2.2 | 900 | 986 | 585 | 500 | 445 | 490 | 16-Ø25 | 390 |
