Станок Для Резки Металла (серия QC12)
Запрос цены
Веб-сайт: http://equip-metalworking.ru/2-1-hydraulic-swing-beam-shear-metal-plate-cutting-shear.html
Особенности
- Сварная стальная конструкция, оснащенная цифровым ЧПУ-контроллером с высокой точностью установлены для управления процессом резки.
- Гидравлическая трансмиссия и возвратный аккумулятор - это простота в эксплуатации и превосходная надежность.
- Устройство регулировки зазора между лезвиями содержит значок для быстрой и простой настройки.
- Благодаря теневой линии среза и системе контроля хода сдвига регулировка изгиба выполняется быстро и легко.
- Рабочий стол оснащен шариковой винтовой парой для уменьшения царапин на листе и сопротивления трению.
Технические характеристики
| Модель | Толщина реза | Ширина реза | Угол сдвига | Прочность на сдвиг | Диапазон заднего упора | Штрихи | Мощность двигателя | Размеры |
| (мм) | (мм) | ° | (н / мм2) | (мм) | / мин | (кВт) | Длина Ширина Высота (nun) | |
| QC12Y-4X2500 | 4 | 2500 | 1 ° 30 ' | 450 | 20-600 | 16 | 5.5 | 3000х1450х1750 |
| QC12Y-4X3200 | 4 | 3200 | 1 ° 30 ' | 450 | 20-600 | 13 | 5.5 | 3700х1550х1850 |
| QC12Y-4X4000 | 4 | 4000 | 1 ° 30 ' | 450 | 20-600 | 10 | 5.5 | 4500х1550х1850 |
| QC12Y-4X6000 | 4 | 6000 | 1 ° 30 ' | 450 | 20-600 | 5 | 7,5 | 6400х2000х1900 |
| QC12Y-6X2500 | 6 | 2500 | 1 ° 30 ' | 450 | 20-600 | 15 | 7,5 | 3000х1550х1850 |
| QC12Y-6X3200 | 6 | 3200 | 1 ° 30 ' | 450 | 20-600 | 12 | 7,5 | 3700х1650х1850 |
| QC12Y-6X4000 | 6 | 4000 | 1 ° 30 ' | 450 | 20-600 | 9 | 7,5 | 4500х1650х1850 |
| QC12Y-6X6000 | 6 | 6000 | 1 ° 30 ' | 450 | 20-600 | 5 | 11 | 6400х2100х1900 |
| QC12Y-8X2500 | 8 | 2500 | 1 ° 45 ' | 450 | 20-600 | 11 | 11 | 3000х1600х1850 |
| QC12Y-8X3200 | 8 | 3200 | 1 ° 45 ' | 450 | 20-600 | 8 | 11 | 3700х1700х1900 |
| QC12Y-8X4000 | 8 | 4000 | 1 ° 45 ' | 450 | 20-600 | 8 | 11 | 4500х1700х1900 |
| QC12Y-8Xe000 | 8 | 6000 | 1 ° 45 ' | 450 | 20-600 | 8 | 11 | 6400х2200х2100 |
| QC12Y-10X2500 | 10 | 2500 | 1 ° 45 ' | 450 | 20-600 | 10 | 11 | 3000х1600х1850 |
| QC12Y-10X3200 | 10 | 3200 | 1 ° 45 ' | 450 | 20-600 | 10 | 11 | 3700х1700х1900 |
| QC12Y-10X4000 | 10 | 4000 | 1 ° 45 ' | 450 | 20-600 | 10 | 11 | 4500х1700х1900 |
| QC12Y-10X6000 | 10 | 6000 | 1 ° 45 ' | 450 | 20-600 | 10 | 15 | 6400х2200х2100 |
Дополнительные Системы Управления
Система управления MD11-1
- Простота эксплуатации и низкая стоимость
- Программа из 10 шагов
- Ручная замена и регулировка пластин
- Функция втягивания
- Настройка и изменение параметров
Система управления E21S
- Система контроля заднего упора
- Автоматическое позиционирование
- Двойной программируемый цифровой выход
- Сохраняется 40 программ, 25 шагов на программу
- Функция втягивания заднего упора
- Резервное копирование и восстановление в один клик
- мм / дюйм, рабочий интерфейс на английском языке
Стандартные Конфигурации
- Главный Двигатель Siemens
- Шарико-винтовая передача и линейный рельс от Тайваня HIWIN
- Электрическая Система от французской SCHNEIDER
- Масляный насос от Sunny
- Коллектроный Клапан от REXROTH
- Трубные фитинги и трубные переходники
- Двигатель

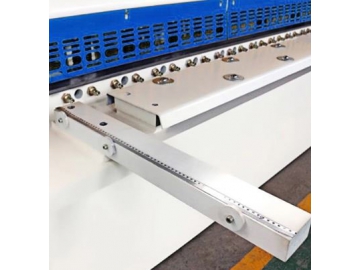

- Передние рычаги
- Ручная регулировка зазора лезвия
Дополнительно
- Защита от световой завесы
- Задняя опорная платформа для позиционирования материала
