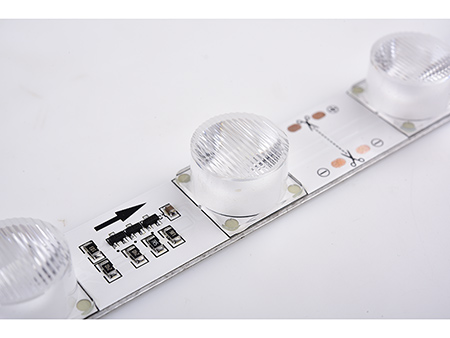

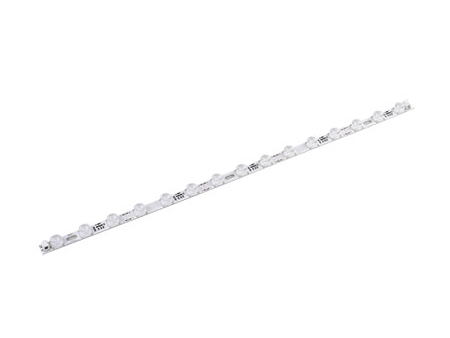

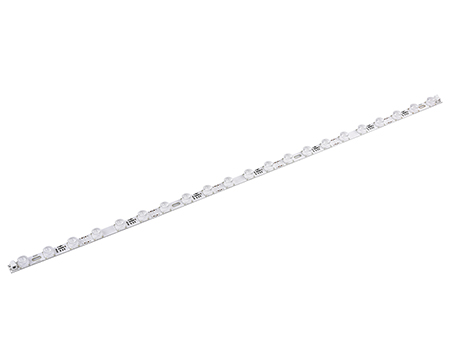

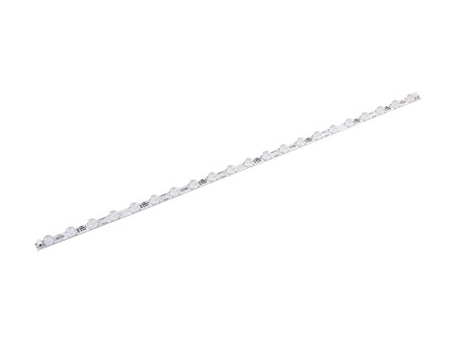

Линейный светодиодный модуль (с боковым свечением)

Общие сведения:
  • Используется источник света 3030LED. Линейный светодиодный модуль характеризуется низким сопротивлением тепла, отсутствием световых пятен, низким затуханием света;
  • Низкое энергопотребление, высокая яркость, длительный срок эксплуатации, отсутствие необходимости технического обслуживания;
  • Интервал резки - 3 светодиода, привлекательный и уникальный внешний вид, хорошее рассеивание тепла, подходит для световых коробов различного размера;
  • Низкое напряжение на входе DC24В, надежность и безопасность, водозащита IP33;
  • Светодиодный драйвер постоянного тока;
Технические характеристики:
Модель LED chip Light color LED Color temperature(K) Nominal voltage( V ) Power( W ) Luminous flux Beam angle Dimension
( LM ) ( °) (length*width*height mm)
DRV440E 3030 чистый белый 7000-8000 24 18 1800-1900 15*45 690*19*11.3
DRV443E 3030 чистый белый 7000-8000 24 25 2500-2600 15*45 940*20*11.3

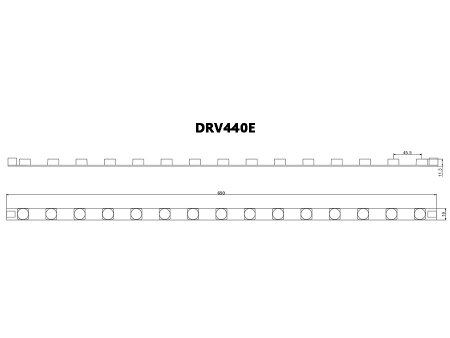

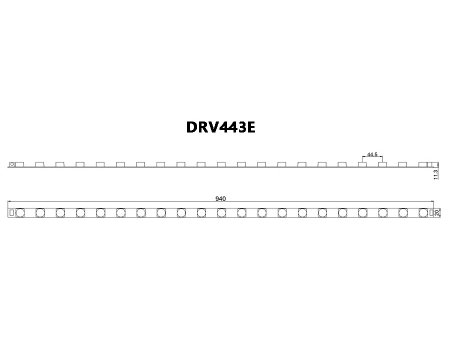

Размер (мм):

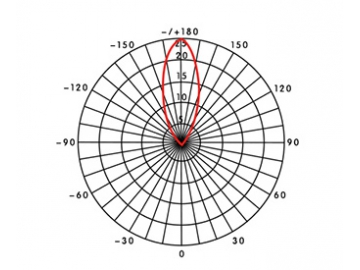

Кривая распределения света:

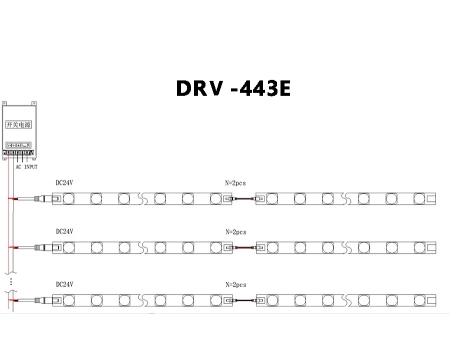

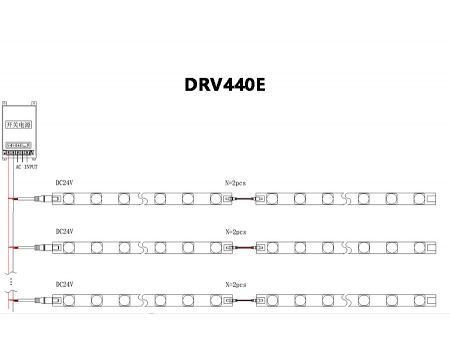

Схема соединения:
Инструкция по установке:
  • Главный кабель питания: 2x2.5мм2 или больше. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

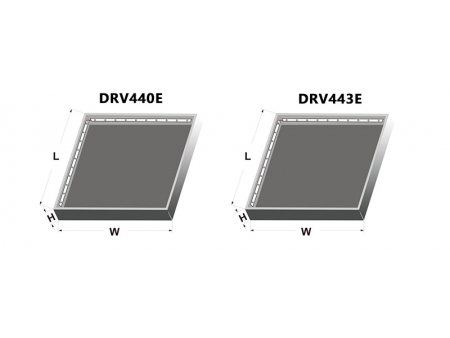

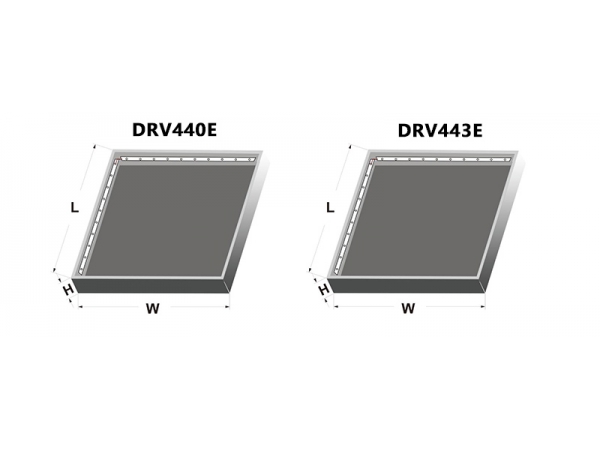

Схема установки:
Инструкция монтажа:
  • Тестовая панель представляет собой белую акриловую панель толщиной 3мм с коэффициентом пропускания света 54.4%;
  • В испытаниях используется металлический световой короб;
  • Расположите модуль равномерно в соответствии с фотоэлектрическими рабочими параметрами;

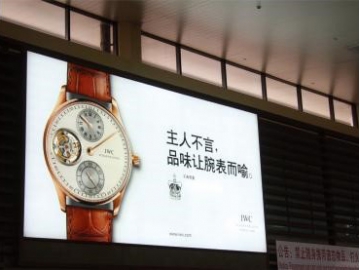

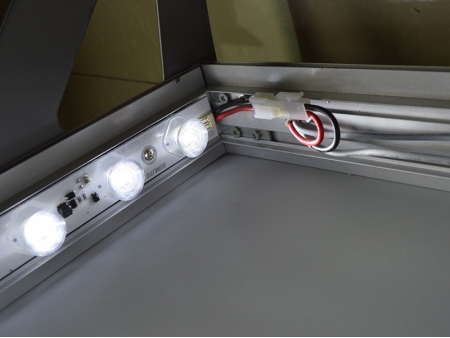

Применение светодиодных лент:
