Установка для задувки кабеля
Установка для задувки кабеля
Установка для задувки кабеля
Установка для задувки кабеля

Установка для задувки кабеля

Данная установка для задувки кабеля поставляется с артикулом 20401, которая используется в строительстве магистральных кабельных коммуникаций. Как правило, длина задувки достигает 1000-2000 м.

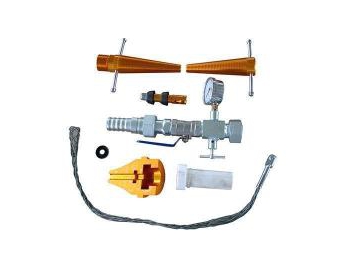

Весь комплекс состоит из установки для задувки кабеля и гидравлической насосной станции, герметичного поршени, уплотнительного кольца, уплотнительного кольца для пластиковой трубы и другие детали. Воздушный компрессор обеспечивает сжатый воздух, должен быть приобретен нашими пользователями. Другие базовые конфигурации нашего комплекта кабельных нагнетателей включают в себя комплект устройств обнаружения герметизации трубопроводов GDJ150, а также набор соответствующих уплотнительных элементов в соответствии со спецификацией трубы с сердечником из кремния и наружным диаметром кабеля, который могут обозначать наши клиенты.

Технические параметры

Артикул 20401
Максимальная сила задувки (п) 700 (последовательная, регулируемая)
Скорость задувки (м/мин) 8-80 (последовательная, регулируемая)
Допустимый диаметр кабеля (мм) Φ10-24.3
Допустимый диаметр кремневой трубы сердечника (внешний диаметр /внутренний диаметр) (мм) Φ26/Φ32, Φ28/Φ34, Φ33/Φ40, Φ38/Φ46, Φ42/Φ50
Габаритные размеры (мм) 1390× 700× 850
Вес (кг) 125
Подача воздуха для воздушного компрессора(m3/min) свыше10m3/min
Атмосферное давление для воздушного компрессора Свыше 1MPa

Основные технические параметры насосной станции:

Максимальное давление (МПа) 15
Гидравлический поток (л/мин) 10
Бензин (л.с/об.мин) 6/1800
Длина трубы (м) 5
Габаритные размеры (мм) 780× 470× 780
Вес (кг) 87.5
