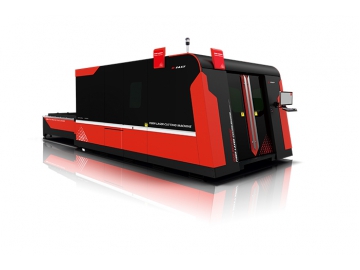

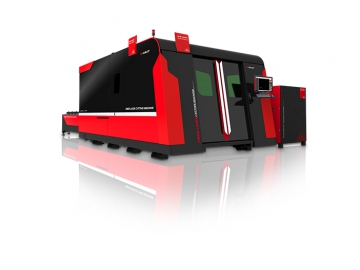

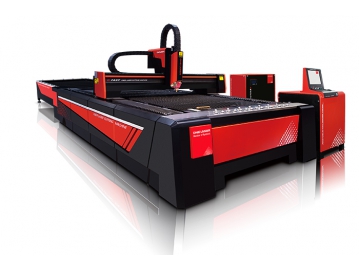

Высокомощный оптоволоконный станок лазерной резки FCCBD

Описание

Высокомощная система оптоволоконных станков лазерной резки (оптоволоконная мощность варьируется от 3000Вт до 15000Вт), полностью закрытый корпус и оборудован сменной платформой. Лазерный станок предназначен для лазерной резки металлических листов с высокой мощностью, способный резки нержавеющей стали с максимальной толщиной - 30мм и малоуглеродистую сталь – 28мм. DNE – предлагает самый большой инновационный станок лазерной резки. Наши станки лазерной резки с высоким результатом работы соответствуют вашим потребностям и спецификации изготовления металла.

Применение
  • Электрическая мощность
  • Автомобильное производство
  • Электрооборудование
  • Оборудование и приспособления фабрики-кухни
  • Рекламные вывески
  • Металлопроизводство автолиста
  • Прецизионные детали тяжелых оборудований
  • Изготовление металлоконструкций
Материалы
  • Нержавеющая сталь
  • Малоуглеродистая сталь
  • Гальванизированная сталь
  • Электропроводящие листы (элетролитный)
  • Латунный лист
  • Алюминиевый лист
  • Марганцовистая сталь
  • Различного вида легированной пластины
  • Листы редкого металла
Галерея изображений лазерной резки

Заметка: если вам необходима резка металлических труб, выберете функцию – резка труб. Эта опция есть во всех наших моделях станков лазерной резки.

Высокомощный станок лазерной резки более широко используется, чем лазерные станки малой мощности.

Мощность оптоволоконного станка лазерной резки этой серии - очень высокая. Производит резку листов и изделий разной толщины без возникновений проблем. Поэтому, в дополнение к обычному процессу резки металлических продуктов, станок можно также использовать в судостроительной, авиационно-космической, железнодорожной промышленности и других более широкомасштабных инженерных сооружений.

Лазерная резка не требует изготовления пресс-форм. Чертеж уже есть в компьютере, продукцию можно изготовить моментально.

С автоматической системой слежения, процесс резки происходит не только плоской поверхности, но и искривлённой тоже.

После резки поверхность изделия очень гладкая, не только уменьшает завершение обработки, но также оптоволоконный станок лазерной резки позволяет приспособиться под изящные изделия ручной работы.

Преимущества
  • Оптоволоконный станок лазерной резки может с помощью станка лазерной CO2 резки производить скорость обработки 2 ~ 3 раза
  • Этот станок лазерной резки не нужен время запуска, уменьшает расход охлажденной воды, понижает затраты на эксплуатацию, а также экономит энергоресурсы.
  • Оптоволоконный станок лазерной резки работает в закрытом помещении, предохраняет от пыли и устраняет световое загрязнение.
  • Это оборудование может снабжать системой резки труб и различных видом металлических труб. Здесь вы можете, больше ознакомится:

Если вы ищете станок для резки, который может достигать быстрого и точного резки металла, то наш оптоволоконный станок лазерной резки - хороший выбор. Независимо от того предприятие или компания заказывает производить металлические детали, наш лазерной станок способен удовлетворить ваши потребности.

Технические параметры
Мощность 3000Вт 4000Вт 6000Вт 8000Вт 10000Вт 12000Вт 15000Вт
Максимальная мощность потребления 22кВт 25кВт 31кВт 39кВт 46кВт 52кВт 65кВт
Потребность в электричестве 380В,50Гц/60Гц,60A
Точность пошагового позиционирования ±0.02мм
Монтажный стол 1500×3000мм²,1500×4000мм²,2000×4000мм²,1500×6000мм²,2000×6000мм²
Производственная площадь Взять 1500*3000мм сменный стол в качестве примера, площадь составляет 9000*5000мм, также можно настроить под требования заказчика
Скорость резки Зависит от типа и толщины материала
Режущая способность
Максимальная толщина резки
Материалы 3000Вт 4000Вт 6000Вт 8000Вт 10000Вт 12000Вт
Нержавеющая сталь 12мм 14мм 20мм 22мм 25мм 30мм
Углеродистая сталь 20мм 22мм 24мм 30мм 40мм 28мм
Латунь 10мм 12мм 14мм 16мм 20мм 20мм
Гальванизированный лист 5мм 6мм 6мм 8мм 8мм 10мм
Алюминий 10мм 12мм 14мм 17мм 20мм 20мм
Конфигурация Оптоволоконной системы лазерной резки

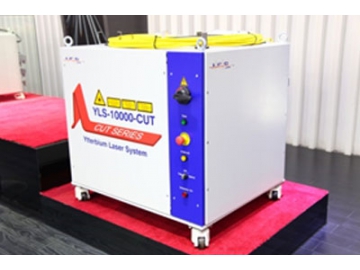

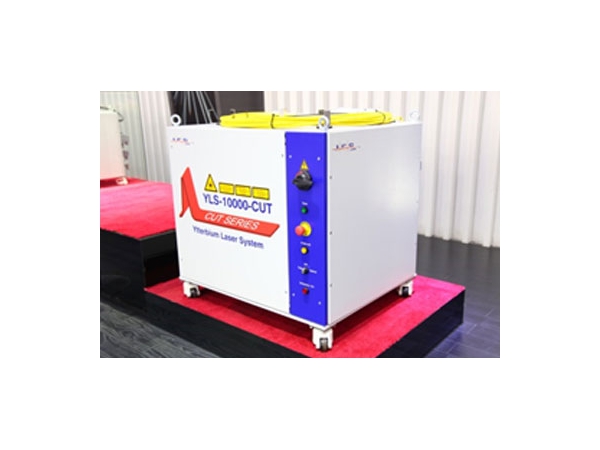

Источник питания оптоволоконного лазера: высокоэффективный и устойчивый

Все оптоволоконные лазеры, используемые в мощных станках для лазерной резки, являются маркой IPG. IPG - является крупнейшим в мире производителем оптоволоконных лазеров. Они обеспечивают высококачественный оптоволоконный лазер для всех наших машин лазерной резки. Эффективность фотоэлектрического преобразования этих оптоволоконных лазеров может достигать 30%, а срок службы может достигать более 100 000 часов.

С другой стороны, при сверхвысокой мощности в тысячи или даже десятки тысяч ватт характеристики тепловыделения оптоволоконного лазера очень важны для поддержания хорошей работы. Хотя лазер IPG имеет собственное охлаждающее устройство, мы разработали более универсальную конструкцию: мы установили высокоточную систему контроля постоянной температуры и влажности в кабинке, используемую для установки лазера, что может более эффективно обеспечить стабильную работу лазеров в благоприятных условиях.

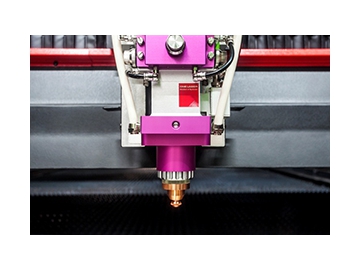

Головка для лазерной резки: уникальный дизайн

Чтобы разрезать более толстую плиту, режущая головка должна быть оснащена линзой с большим фокусным расстоянием, чтобы получить лазерный луч с достаточно высокой плотностью энергии. Кроме того, только когда выходная мощность станка для лазерной резки достаточно высока, он может удовлетворять рабочим требованиям для длиннофокусной линзы.

Все режущие головки высокомощного оптоволоконного лазерного оборудования разработаны и изготовлены Swiss Bystronic. Swiss Bystronic - имеет 40-летний опыт работы с оборудованием для лазерной резки, чтобы обеспечить оптимальную оптическую структуру режущей головки и обеспечить достаточно высокое качество луча и способность фокусировки.

Конструкция станка: нержавеющая и с длительной сроком службы.

Мощный станок лазерной резки должен обладать достаточной прочностью и надежностью, чтобы гарантировать, что даже при уровне мощности 10000 Вт, станок все еще может завершить быструю резку.

Чтобы обеспечить стабильность и долговечность конструкции станка, мы приняли следующую технологию обработки:
1. Две большие высокотемпературные электрические печи с ЧПУ предназначены для конструкции станка для отжига и снятия напряжения.
2. Покрытие поверхности конструкции станка полностью очищается вручную. Покрытие с помощью ручной щетки может увеличить срок службы корпуса инструмента минимум на 20 лет.

Система контроля: интеллектуальная и многофункциональная

Операционная система станка для лазерной резки была разработана швейцарскими инженерами Bystronic в сотрудничестве с разработчиками систем в Шанхае.

Это очень интеллектуальная система управления с сенсорным экраном. Интерфейс управления является более простым, удобным и гибким, что позволяет сэкономить время оператора благодаря многочисленным деталям, избежать неправильных операций и, в конечном итоге, помочь вам повысить эффективность всего производства.

Установка по желанию
  • Боковой стол для резки труб: это оборудование может резать до 3 метров материала трубы. Труборезное оборудование прикреплено к конструкции, где станок соединен с поперечиной, а в середине нет другой опоры. Труба может вращаться в одностороннем порядке с направлением резки.
  • Напольный труборезный стол: это устройство может резать до 6 метров материала трубы. По сравнению с боковым столом для резки труб, середина стола для резки труб снабжена автоматической опорой, а также установлены дополнительная направляющая и приводной двигатель. Направляющая может автоматически перемещать материалы, а приводной двигатель может осуществлять полностью синхронное вращение с направлением резания. Центрирующий зажим может быть сделан вручную или автоматически.
