Малогабаритный ЧРП серии EDS800
Описание

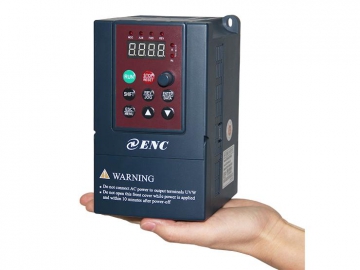

Малогабаритный ЧПР серии EDS800 имеет компактную конструкцию - ширина 8.9 см, высота - 14.85 см, толщина - 11.25 см.
Диапазон мощностей
220В, однофазный: 0.2кВт-1.5кВт
380В, трехфазный: 0.75кВт-1.5кВт
Применение
Малогабаритный ЧРП EDS800 может использоваться в качестве дополнительного устройства оборудования в пищевой промышленности, оборудования протягивания проволоки, оборудования полиграфического производства, промышленных кондиционеров, оборудования текстильной индустрии и систем водоснабжения. Также может использоваться в производственных линиях пластика, химволокон, цветных стальных плиток и керамики.
| Наименование показателя | Описание показателя | |||||
| Входные данные | Номинальное напряжение, частота | 3- фаз. 380В, 50Гц/60Гц; 1- фаз. 220В, 50Гц/60Гц | ||||
| Допустимое отклонение напряжения | 3-фаз. напряжение: 320В~460В; 1- фаз. напряжение: 200В~260В | |||||
| Выходные данные | Напряжение | Класс 380В: 0~380В; Класс 220В: 0~220В | ||||
| Частота | 0Гц-400Гц | |||||
| Допустимая перегрузка | 150% от номинального тока за 1 минуту; 200% от номинального тока за 0,5 сек； | |||||
| Характеристики управления | Режим управления | Оптимальное векторно-пространственное управление SVPWM, векторное управление Н/Ч | ||||
| Диапазон регулировки скорости | 1:100 | |||||
| Пусковой крутящий момент | 100% от номинального крутящего момента на низкой частоте | |||||
| Колебание скорости | ≤±0.5% от номинальной синхронной частоты вращения | |||||
| Точность частоты | Цифровая настройка: макс.частота ×±0.01%; Аналоговая настройка: макс.частота ×±0.5% | |||||
| Разрешение по частоте | Аналоговая настройка | 0.1%от макс.частоты | ||||
| Цифровая настройка | 0.01Гц | |||||
| Внешний импульс | 0.5% от макс.частоты | |||||
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1%~20.0% | |||||
| Кривая Н/Ч (Частотная и вольтовая характеристика) | Номинальная частота произвольно задается пользователем в диапазоне 5~400 Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 4 вида кривых Н/Ч. | |||||
| Кривая ускорения и торможения | Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 7 видов времени ускорения и замедления, единица времени (0.01 сек, 0.1 сек, 1 сек) на выбор, макс. время 6000 минут. | |||||
| Тормозной механизм | Динамическое торможение | Внешнее тормозное сопротивление | ||||
| Торможение с постоянным током | На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~15% от номинального тока, время действия 0~20.0 сек. | |||||
| Толчковая подача | Диапазон толчковой частоты: От 0.50 до 50.00 Гц; задается ускорение и замедление толчковой подачи от 0,1 до 60,0 секунд. | |||||
| Многоступенчатая скоростная работа | Реализуется внутренним ПЛК или управляющим терминалом | |||||
| Встроенный ПИД-контроллер | Be convenient to make closed-loop system | |||||
| Автоматическое функционирование в режиме энегросбережения | Происходит автоматическая оптимизация кривой Н / Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки. | |||||
| Автоматический регулятор напряжения (AVR) | При колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня. | |||||
| Автоматическое ограничение тока | Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока. | |||||
| Рабочие функции | Заданный канал команды запуска | Заданная клавиатура, заданный терминал управления, заданный последовательный порт | ||||
| Заданный канал частоты хода | Цифровое обеспечение, аналоговое обеспечение, импульсное обеспечение, обеспечение последовательного порта, комбинированное обеспечение, могут переключаться в любое время в зависимости от метода | |||||
| Канал импульсного выхода | Импульсный сигнал с прямоугольной формой волны 0 ~ 20 кГц, может задавать физические параметры, такие как частота, частота выхода и т.д. | |||||
| Канал аналогового выхода | 1 канал предназначен для аналогового сигнала, канал AO может иметь характеристики в диапазоне 4~20 мA или 0~10 В; Аналоговый сигнал через инвертор может задавать физические параметры, такие как частота, частота выхода и т.д. | |||||
| Клавиатура | Светодиодный дисплей | Может отображать частоту настройки, выходную частоту, выходное напряжение, выходной ток и т. д. Всего 14 видов параметров | ||||
| Блокировка кнопок | Блокирует все или часть кнопок (нет блокировки для аналогового потенциометра). | |||||
| Функции защиты | Защита от сверхтока, защита от перенапряжения, защита от недостатка напряжения, защита от перегрева, защита от перегрузки, защита при потере фазы (дополнительно) и т. д. | |||||
| Дополнительные детели | Тормозной узел, пульт дистанционного управления, соединительный кабель для пульта дистанционного управления и т. д. | |||||
| Условия эксплуатации | Место эксплуатации | Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д. | ||||
| Высота | Ниже1000 м | |||||
| Температура окружающей среды | 10℃~+40℃ (при температуре окружающей среды между 40 ℃ ~ 50 ℃, необходимо уменьшить объем работы или увеличить теплоотвод) | |||||
| Влажность окружающей среды | Менее 95%RH, без конденсации. | |||||
| Вибрация | Менее чем 5.9 м/сек² (0.6 гр.) | |||||
| Температура хранения | -40ºC~+70ºC | |||||
| Характеристики | Класс защиты | IP20 | ||||
| Режим охлаждения | Вентилятор с автоматическим контролем температуры | |||||
| Монтаж | Настенный монтаж | |||||
| Входное напряжение | Тип инвертора | Номинальный выходной ток (A) | Адаптируемый двигатель (кВт) | Упаковочные размеры (cм) | Масса брутто (кг) |
| 1 фаз. 220В | EDS800-2S0002 | 1.6 | 0.2 | 17*19*18 | 1.5 |
| EDS800-2S0004 | 3 | 0.4 | 17*19*18 | 1.5 | |
| EDS800-2S0007 | 4.7 | 0.75 | 17*19*18 | 1.5 | |
| EDS800-2S0015 | 7.5 | 1.5 | 17*19*18 | 1.5 | |
| 3 фаз. 380В | EDS800-4T0007 | 2.3 | 0.75 | 17*19*18 | 1.5 |
| EDS800-4T0015 | 3.7 | 1.5 | 17*19*18 | 1.5 |
Характеристики

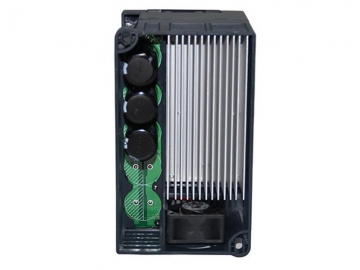

1. Компактная конструкция, удобный монтаж.

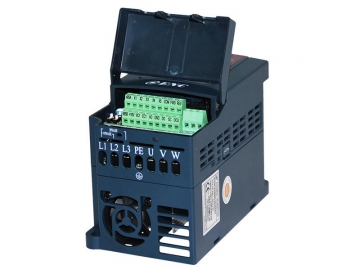

2. Ориентированный на пользователя дизайн, прочное и удобное соединение электропроводов, потеницоментр клавиатуры с регулируемой скорость.
3. ЧРП использует контроль Н/Ч открытого контура (SVPWM)
4. Поддерживает несколько частот хода и отправку команд на любой заданный канал, выходной зажим разъединительного реле, можно присоединять контакт 220В AC/0.5A или нагрузку в режиме постоянного тока.
5. Имеет функцию качания для использования в текстильной промышленности, оснащен простым ПЛК, потенциоментром клавиатуры с регулируемой скоростью.
6. Имеет встроенные таймер и счетчик
7. Имеет встроенный ПИД-контроллер для управления замкнутым контуром.
8. Функция автоматического регулирования напряжения: при колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня.
9. Диапазон пробной эксплуатации - 1:100.
