Цанги ER для метчиков
Цанги ER для метчиков

Цанги ER для метчиков

В каталоге компании представлен широкий ассортимент различных типов цанговых патронов типа ER, среди которых цанговый патрон типа ER8, цанговый патрон типа ER11, цанговый патрон типа ER16, цанговый патрон типа ER20, цанговый патрон типа ER25, цанговый патрон типа ER32 и цанговый патрон типа ER40.

Общие сведения
  • Замена дорогих держателей кранов;
  • Уменьшение зазора между цанговым патроном и режущим инструментом, стабильность при использовании;
  • Совместимость с цанговыми карманами типа ER, DR, RD, ESX, BR или DIN 6499;
  • Хвостовик плоского метчика фиксируется в цанговом патроне с помощью специальной формы, предотвращающей вращение метчика в цанговом патроне.

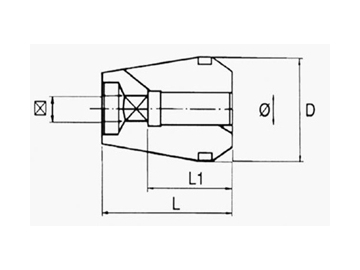

Технические параметры
Цанги D L
Серия
ER16 16.0 мм 27.5 мм
ER20 20.0 мм 31.5 мм
ER25 25.0 мм 34.0 мм
ER32 32.0 мм 40.0 мм
ER40 40.0 мм 46.0 мм
Нестандартные цанговые патроны
Размер патрона Хвостовик Квадратное сечение ER11 ER16 ER20 ER25 ER32 ER40
Размер Размер
#0-6 0.141 0.110 ET1M41 ET16-141 ET20-141 ET25-141 ET32-141 ET40-141
#8 0.168 0.131 ET11-168 ET16-168 ET20-168 ET25-168 ET32-168 ET40-168
#10 0.194 0.152 ET11-194 ET16-194 ET20-194 ET25-194 ET32-194 ET40-194
#12 0.220 0.165 ET11-220 ET16-220 ET20-220 ET25-220 ET32-220 ET40-220
1/4 0.255 0.191   ET16-255 ET20-255 ET25-255 ET32-255 ET40-255
5/16 0.318 0.238   ET16-318 ET20-318 ET25-318 ET32-318 ET40-318
3/8 0.381 0.286     ET20-381 ET25-381 ET32-381 ET40-381
7/16 0.323 0.242     ET20-323 ET25-323 ET32-323 ET40-323
1/2 0.367 0.275     ET20-367 ET25-367 ET32-367 ET40-367
9/16 0.429 0.322       ET25-429 ET32-429 ET40-429
5/8 0.480 0.360       ET25-480 ET32-480 ET40-480
11/16 0.542 0.460         ET32-542 ET40-542
3/4 0.590 0.442         ET32-590 ET40-590
13/16 0.652 0.489         ET32-652 ET40-652
7/8 0.697 0.523           ET40-697
15/16 0.760 0.570           ET40-760
1" 0.800 0.600           ET40-800
1/16-P 0.3125 0.234     ET20-3125 ET25-3125 ET32-3125 ET40-3125
l/8s-P 0.3125 0.234     ET20-3125s ET25-3125s ET32-3125s ET40-3125s
1/8-P 0.4375 0.328       ET25-4375 ET32-4375 ET40-4375
1/4-P 0.5625 0.421         ET32-5625 ET40-5625
3/8-P 0.7000 0.531           ET40-7000
1/2-P 0.6875 0.515           ET40-6875
Патроны стандартов DIN, ISO и JIS
Хвостовик Квадратное сечение ER16 ER20 ER25 ER32 ER40
Размер Размер
3.0 2.5 ET16-3.0-2.5 ET20-3.0-2.5 ET25-3.0-2.5 ET32-3.0-2.5 ET40-3.0-2.5
3.15 2.5 ET16-3.15-2.5 ET20-3.15-2.5 ET25-3.15-2.5 ET32-3.15-2.5 ET40-3.15-2.5
3.5 2.7 ET16-3.5-2.7 ET20-3.5-2.7 ET25-3.5-2.7 ET32-3.5-2.7 ET40-3.5-2.7
3.55 2.8 ET16-3.55-2.8 ET20-3.55-2.8 ET25-3.55-2.8 ET32-3.55-2.8 ET40-3.55-2.8
4.0 3.0 ET16-4.0-3.0 ET20-4.0-3.0 ET25-4.0-3.0 ET32-4.0-3.0 ET40-4.0-3.0
4.0 3.2 ET16-4.0-3.2 ET20-4.0-3.2 ET25-4.0-3.2 ET32-4.0-3.2 ET40-4.0-3.2
4.5 3.4 ET16-4.5-3.4 ET20-4.5-3.4 ET25-4.5-3.4 ET32-4.5-3.4 ET40-4.5-3.4
5.0 4.0 ET16-5.0-4.0 ET20-5.0-4.0 ET25-5.0-4.0 ET32-5.0-4.0 ET40-5.0-4.0
5.5 4.3 ET16-5.5-4.3 ET20-5.5-4.3 ET25-5.5-4.3 ET32-5.5-4.3 ET40-5.5-4.3
5.6 4.5 ET16-5.6-4.5 ET20-5.6-4.5 ET25-5.6-4.5 ET32-5.6-4.5 ET40-5.6-4.5
6.0 4.5 ET16-6.0-4.5 ET20-6.0-4.5 ET25-6.0-4.5 ET32-6.0-4.5 ET40-6.0-4.5
6.0 4.9 ET16-6.0-4.9 ET20-6.0-4.9 ET25-6.0-4.9 ET32-6.0-4.9 ET40-6.0-4.9
6.3 5.0 ET16-6.3-5.0 ET20-6.3-5.0 ET25-6.3-5.0 ET32-6.3-5.0 ET40-6.3-5.0
7.0 5.0 ET16-7.0-5.0 ET20-7.0-5.0 ET25-7.0-5.0 ET32-7.0-5.0 ET40-7.0-5.0
7.0 5.5 ET16-7.0-5.5 ET20-7.0-5.5 ET25-7.0-5.5 ET32-7.0-5.5 ET40-7.0-5.5
7.1 5.6 ET16-7.1-5.6 ET20-7.1-5.6 ET25-7.1-5.6 ET32-7.1-5.6 ET40-7.1-5.6
8.0 6.0   ET20-8.0-6.0 ET25-8.0-6.0 ET32-8.0-6.0 ET40-8.0-6.0
8.0 6.2   ET20-8.0-6.2 ET25-8.0-6.2 ET32-8.0-6.2 ET40-8.0-6.2
8.0 6.3   ET20-8.0-6.3 ET25-8.0-6.3 ET32-8.0-6.3 ET40-8.0-6.3
8.5 6.5   ET20-8.5-6.5 ET25-8.5-6.5 ET32-8.5-6.5 ET40-8.5-6.5
9.0 7.0   ET20-9.0-7.0 ET25-9.0-7.0 ET32-9.0-7.0 ET40-9.0-7.0
10.0 8.0   ET20-10.0-8.0 ET25-10.0-8.0 ET32-10.0-8.0 ET40-10.0-8.0
10.5 8.0   ET20-10.5-8.0 ET25-10.5-8.0 ET32-10.5-8.0 ET40-10.5-8.0
11.0 9.0     ET25-11.0-9.0 ET32-11.0-9.0 ET40-11.0-9.0
11.2 9.0     ET25-11.2-9.0 ET32-11.2-9.0 ET40-11.2-9.0
12.0 9.0     ET25-12.0-9.0 ET32-12.0-9.0 ET40-12.0-9.0
12.5 10.0     ET25-12.5-10.0 ET32-12.5-10.0 ET40-12.5-10.0
14.0 11.0       ET32-14.0-11.0 ET40-14.0-11.0
14.0 11.2       ET32-14.0-11.2 ET40-14.0-11.2
15.0 12.0       ET32-15.0-12.0 ET40-15.0-12.0
16.0 12.0       ET32-16.0-12.0 ET40-16.0-12.0
16.0 12.5       ET32-16.0-12.5 ET40-16.0-12.5
17.0 13.0         ET40-17.0-13.0
18.0 14.5         ET40-18.0-14.5
18.0 14.0         ET40-18.0-14.0
19.0 15.0         ET40-19.0-15.0
20.0 16.0         ET40-20.0-16.0
20.0 15.0         ET40-20.0-15.0
22.0 18.0         ET40-22.0-18.0
22.4 18.0         ET40-22.4-18.0
25.0 20.0         ET40-25.0-20.0
