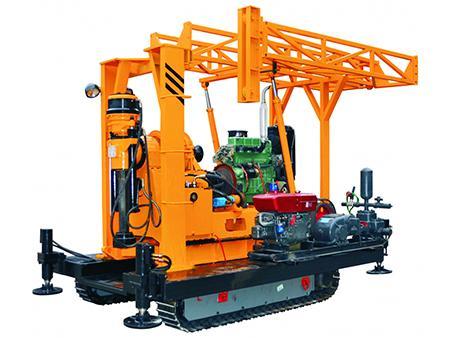

Буровая установка вертикального типа GX-1TD

Буровая установка вертикального типа GX-1TD

Описание

Буровая установка вертикального типа GX-1TD применяется в различных геологоразведческих работах и инженерно-геологических исследованиях при строительстве железных дорог, автомагистралей, мостов-тоннелей, фундаментов для электростанций, промышленных и гражданских зданий и т.д. Глубина бурения 30-100м.

Параметры
Основные параметры Глубина бурения 30~100м
Диаметра бурения Φ150~Φ75мм
Диаметр бурильной трубы Зависит от размера скважины
Силовая головка 1-я передача 2-я передача 3-я передача 4-я передача
Скорость вращения на выходе (прямое вращение) 90об/мин 191 об/мин 360 об/мин 600 об/мин
Максимальный крутящий момент на выходе 1000Н.м
Верхняя и нижняя подача силовой головки 450мм
Буровая лебедка Основная лебедка
Грузоподъемная сила (первый слой одинарного троса) 14.7кН
Максимальная скорость подъема одинарного троса 2.08м/мин
Спецификация стального троса 11мм
Нагрузка стального каната 25м
Энергетические параметры Модель электродвигателя Y160M-4
Мощность 11кВт
Скорость вращения 1460об/мин
Характеристики
  • Предполагается гидравлическая система перемещения, которая позволяет очищать площадь скважины бурения для подъема или спуска бурильных инструментов, по запросу заказчика может быть оснащена ручным зажимом.
  • Гидравлический зажимной патрон позволяет осуществлять непрерывное бурение без смещения положения бурильной трубы. Также обеспечивает снижение трудозатрат.
  • Высокая мощность двигателя, равномерное распределение скорости вращения, большой крутящий момент, высокая адаптивность.
  • В комплектацию буровой установки входят вибратор, А-образная буровая вышка, буровой насос и другие буровые инструменты на выбор в зависимости от назначения.
